Svenska–14
3 609 929 A44 • (05.09) T
LED-indikering
Indikator för batteriets laddningstillstånd
När batteriet 18 måste laddas upp, blinkar
den gröna LED-indikatorn 11. Elverktyget
kan härefter användas ännu för ca. 6–8
skruvdragningar.
Lyser LED-indikatorn med rött ljus räcker kapaciteten
inte längre till för fortsatt skruvdragning. Elverktyget
kan inte längre kopplas på. Inkopplingsspärren kvar-
står aktiv tills ett uppladdat batteri sätts in.
Är elverktygets driftstid efter uppladdning onormalt
kort tyder det på att batteriet snart måste bytas ut.
Förbrukade batterier ska omhändertas enligt lag-
bestämmelserna i aktuellt land.
Anvisning: Om i stället för batterimodulen 18 en
spänningsadapter med batterieliminator 4EXACT an-
vänds är LED-indikatorn 11 utan funktion.
Indikering av skruvdragning
När förinställt vridmoment uppnås löser
frånslagskopplingen ut. LED-indikatorn 9
lyser nu med grönt ljus.
Har förinställt vridmoment inte uppnåtts, tänds den
röda LED-indikatorn 9 och en signal avges. Skruv-
dragningen måste i detta fall upprepas.
Indikering av Bluetooth
®
-förbindelse
Tryck på strömställaren 12 för att aktivera Blue-
tooth
®
-förbindelsen. Den röda lysdioden 10 blinkar
under den tid skruvdragaren söker en förbindelse.
När lysdioden 10 lyser med konstant rött ljus är Blue-
tooth
®
-förbindelsen klar. Skruvdragaren är ännu
spärrad.
När basstationen EXAConnecT spärrar upp skruv-
dragaren slocknar LED-indikatorn 10.
Om lysdioden 10 blinkar helt kort när strömställaren
trycks ned och sedan slocknar, räcker skruvdraga-
rens energi inte till för en förbindelse.
Skydd mot upprepad skruvdragning
Har frånslagskopplingen vid en skruvdragning löst ut,
frånkopplas motorn. Återinkoppling är möjlig först ef-
ter 0,7 sekunder. Härvid förhindras oavsiktlig efter-
dragning av redan avslutad skruvdragning.

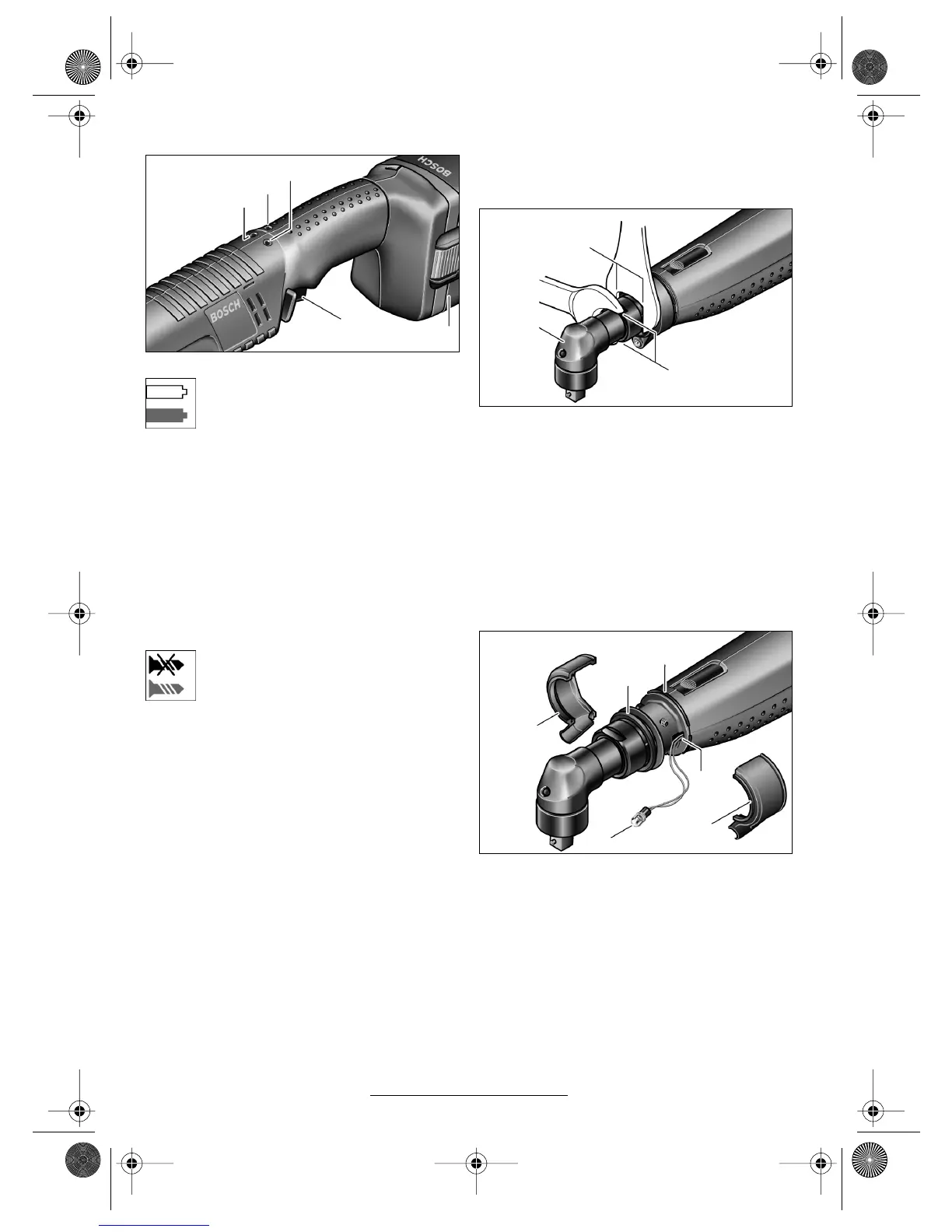

Justering av vinkelskruvhuvudet
Vinkelskruvhuvudet 3 kan ställas i 8 lägen.
Håll fast elverktyget med U- nyckeln 6 vid nyckeltaget
5 på vinkelhuvudets fläns.
Spänn aldrig fast elverktyget kring husmanteln!
Lossa överfallsmuttern med U-nyckeln 4 på nyckelta-
get 16. Justera vinkelskruvhuvudet 3 i steg om 45° till
önskat läge och dra åter fast överfallsmuttern med U-
nyckeln 4 på nyckeltaget 16. Håll emot med U-nyck-
eln 6 på vinkelhuvudets fläns.
Justering av LED-arbetsljus
Tryck bort markeringsringen 19 med en tunn skruv-
mejselklinga, en spackel e.dyl. Skjut stoppringen 30
med en stoppringstång bakåt och upp på husman-
teln.
De båda mantelhalvorna för LED-hållaren 15, som
omsluter LED-arbetsljuset 26, kan ställas i önskat lä-
ge. Se till att kabeln på LED-arbetsljuset inte skadas
och skjut försiktigt utan knäckning in kablen i härför
avsett hålrum 31 i husmanteln. Omslut åter LED-ar-
betsljuset 26 med de båda mantelhalvorna för LED-
hållaren 15. Tryck in stoppringen 30 och markerings-
ringen 19 tillbaka till utgångsläget.
9
11
10
12
18
Typ 0 602 491 647/... 650/... 651/... 652/... 656/
... 669/... 671/... 673/... 675
Typ 0 602 491 647/... 650/... 651/... 652/... 656/
... 669/... 671/... 673/... 675
5
6
4
3
16
19
15
30
31
15
26
