Norsk–13
3 609 929 A44 • (05.09) T
Innstilling av dreiemomentet
Dreiemomentet er avhengig av fjærforspenningen til
den automatiske utkoblingen. Den automatiske ut-
koblingen utløses både i høyre- og venstregang når
det innstilte dreiemomentet nås.

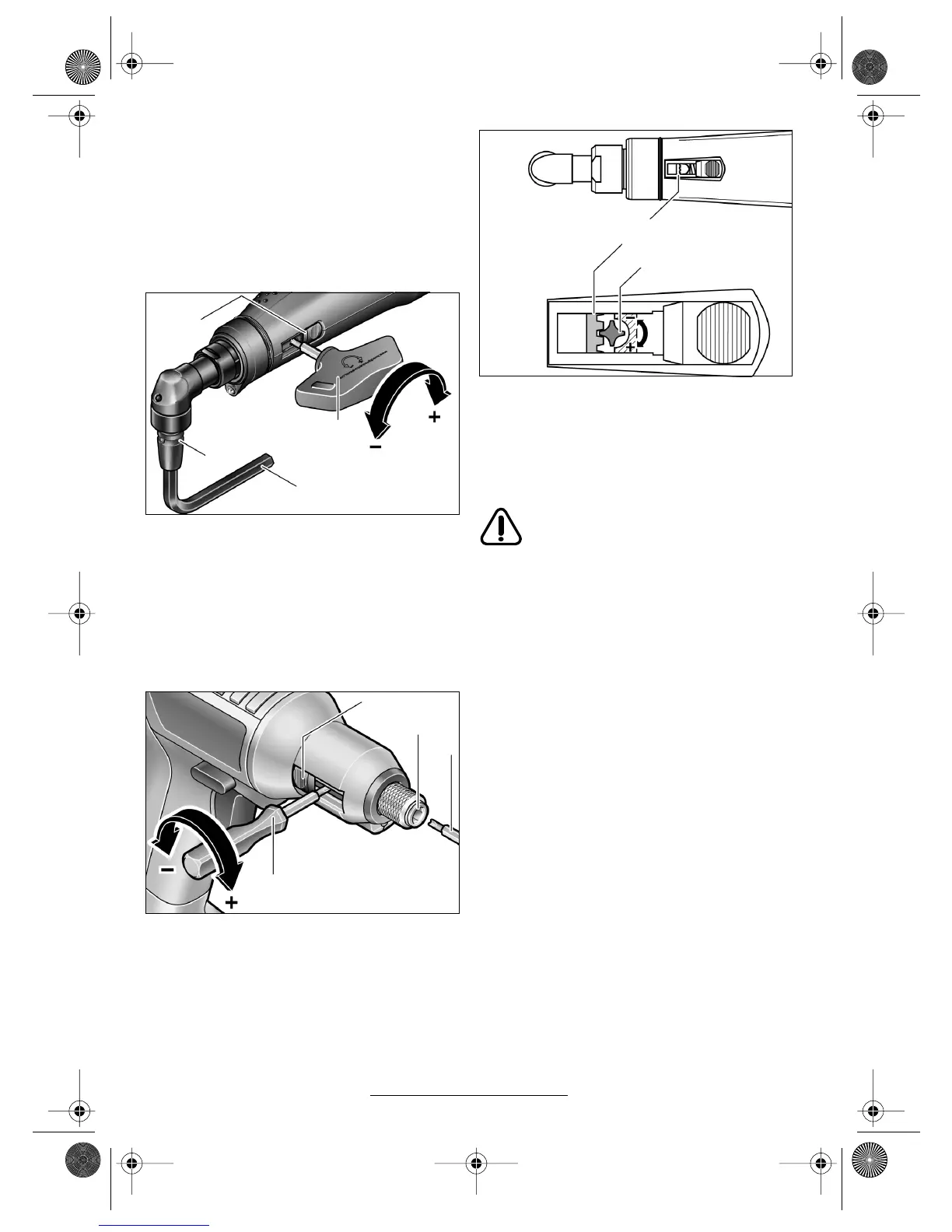

Til innstilling av det individuelle dreiemomentet må du
kun bruke det medleverte innstillingsverktøyet 27.
Skyv skyvebryteren 7 på maskinen helt tilbake. Sett
en sekskant-umbrakonøkkel 28 inn i innsatsverktøyet
1 og drei den langsomt til du ser en liten utsparing
(stillskive 29) i koblingen på husåpningen. Sett innstil-
lingsverktøyet 27 inn i denne utsparingen og drei det.
Til innstilling av det individuelle dreiemomentet må du
kun bruke det medleverte innstillingsverktøyet 27.
Skyv skyvebryteren 7 på maskinen helt tilbake. Sett
innstillingsverktøyet 27 inn i verktøyholderen 2 og drei
det langsomt til du ser en liten utsparing (stillskive 29)
i koblingen på husåpningen. Sett innstillingsverktøyet
27 inn i denne utsparingen og drei det.
Dreining med urviserne fører til et større dreiemo-
ment, dreining mot urviserne fører til et lavere dreie-
moment.
Merk: Den nødvendige innstillingen er avhengig av
typen skruforbindelse og finnes best frem til med
praktiske forsøk. Kontroller prøveskruingen med en
momentnøkkel.
Dreiemomentet må kun innstilles innen-
for det angitte ytelsesområdet, ellers re-
agerer ikke den automatiske utkoblin-
gen lenger.
Markering av dreiemomentinnstillingen
Til markering av individuelt innstilte dreiemomenter
kan du bytte markeringsringen 19 ut mot en marke-
ringsring med en annen farge. Vipp markeringsringen
19 av med et tynt skrutrekkerblad, en sparkel eller lig-
nende.
Bruk alltid maskinen med en markeringsring, ellers er
huset til maskinen ikke lenger lukket.
Type 0 602 491 647/... 650/... 651/... 652/... 656/
... 669/... 671/... 673/... 675
Type 0 602 491 431/... 433/... 435/... 437/... 439/
... 441/... 443/... 445
27
1
7
28
27
7
27
2
Type 0 602 491 431/... 433/... 435/... 437/... 439/
... 441/... 443/... 445
27
29
BTEXACT_bu_3609929A44_t.fm Seite 13 Montag, 5. September 2005 2:12 14
