Suomi–9
3 609 929 A44 • (05.09) T
4 ASENNUS
Käyttö- ja varastointiympäristö
Laite on tarkoitettu ainoastaan sisätila-
käyttöön. Laitteen moitteetonta käyttöä
varten tulee sallitun ympäristölämpötilan
olla välillä –5 °C ja +50 °C (23 °F ja
122 °F), ilman sallitun suhteellisen kos-
teuden ollessa välillä 20 ja 95 % ja ilman kastetta.

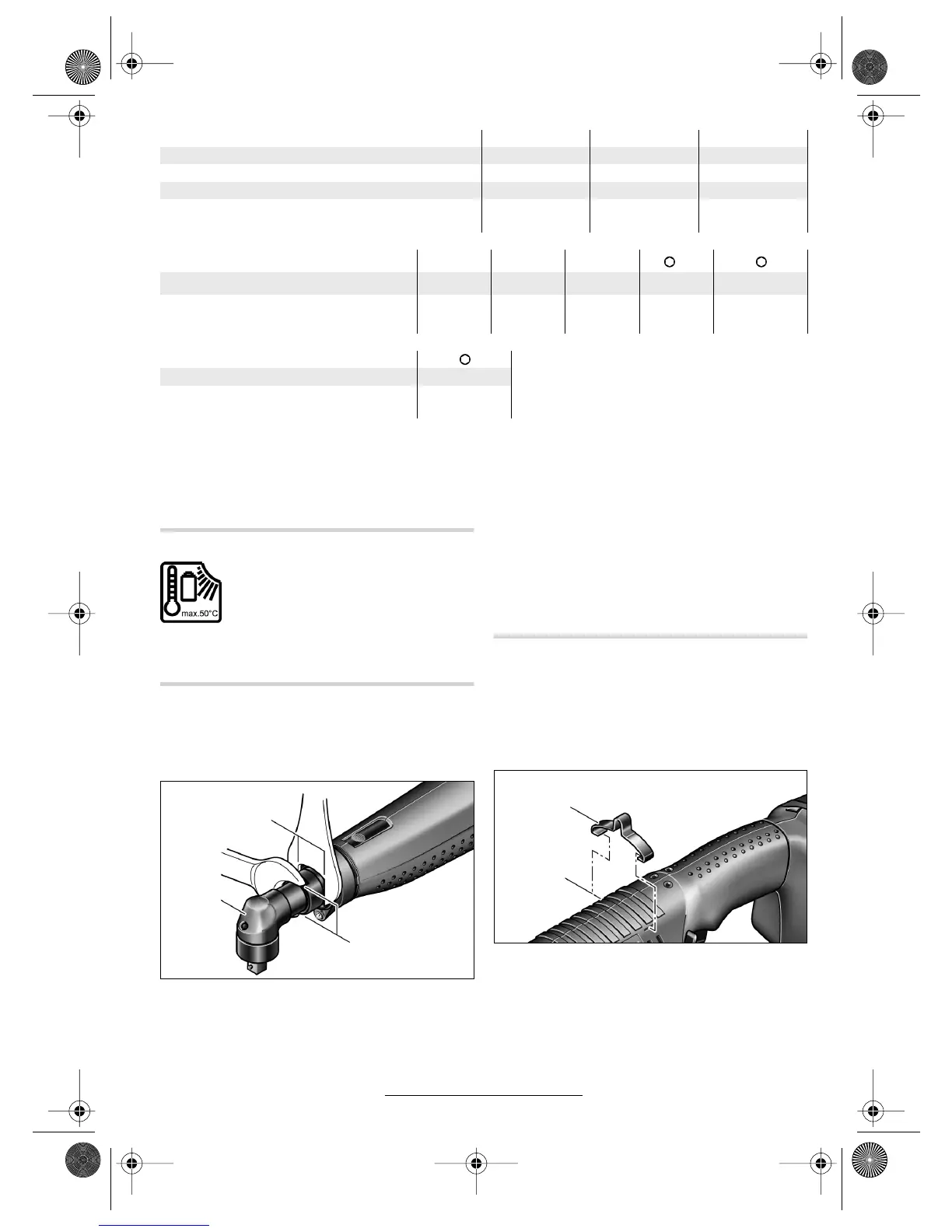

Ruuvauspään asennus
Pidä kiintoavaimella 6 kiinni koneen kulmapään laipan
avainpinnasta 5.
Älä koskaan purista kiinni konetta kotelostaan!
Säädä kulmaruuvauspää 3 haluttuun asentoon lai-
passa, ja kiristä taas lukkomutteri avainpinnasta 16
kiintoavaimella 4. Pidä kiristettäessä vastaan kulma-
pään laipasta kiintoavaimella 6.
Ripustuslaite
Voit kiinnittää koneen ripustussangasta 8 ripustuslait-
teeseen.
Kiinnitä lisätarvikkeena laitteen mukana toimitettu ri-
pustussanka 8 sähkötyökaluun, varmistaen, että se
lukkiutuu uriin 14.
Tarkista säännöllisesti ripustussangan ja ripustuslait-
teen säpin kunto.
Jänniteadapteri 9,6 V 12,0 V 14,4 V
Tuotenumero 0 602 490 ... ... 503 ... 504 ... 505
Jännite V 9,6 12,0 14,4
Johdon pituus m 5 5 5
Paino vastaa
EPTA-Procedure 01/2003
kg
lbs
0,15
0,33
0,15
0,33
0,15
0,33
Kulmaruuvauspäät ■ 1/4" ■ 3/8" ■ 3/8" 1/4" QC 1/4"
Tuotenumero 0 607 ... ... 453 617 ... 453 620 ... 451 618 ... 453 618 ... 453 630
Paino vastaa
EPTA-Procedure 01/2003
kg
lbs
0,20
0,44
0,20
0,44
0,30
0,66
0,20
0,44
0,20
0,44
Ruuvauspää QC 1/4"
Tuotenumero 0 607 ... ... 453 631
Paino vastaa
EPTA-Procedure 01/2003
kg
lbs
0,20
0,44
Malli 0 602 491 647/... 650/... 651/... 652/
... 656/... 669/... 671/... 673/
... 675
3
5
16
6
4
Malli 0 602 491 647/... 650/... 651/... 652/
... 656/... 669/... 671/... 673/
... 675
8
14
