Suomi–13
3 609 929 A44 • (05.09) T

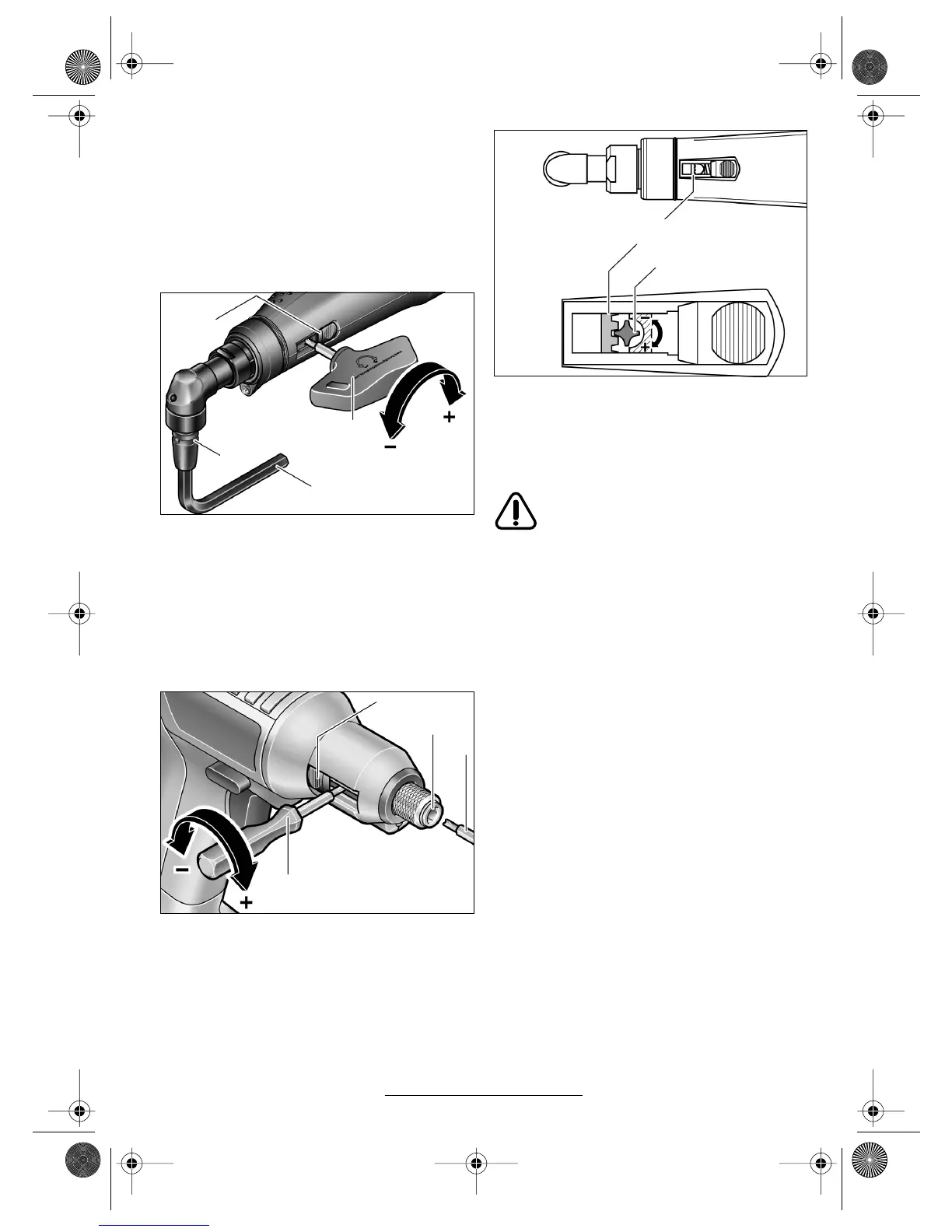

Vääntömomentin asetus
Vääntömomentti riippuu irrotuskytkimen jousen esi-
kuormituksesta. Irrotuskytkin irrottaa sekä oikealle
että vasemmalle kierrettäessä, kun asetettu vääntö-
momentti saavutetaan.
Käytä ainoastaan toimitukseen kuuluvaa säätötyöka-
lua 27 yksilöllisen vääntömomentin asettamiseksi.
Työnnä laitteessa sijaitseva liuku 7 kokonaan taakse.
Työnnä kuusiokoloavain 28 vaihtotyökaluun 1 ja kier-
rä sitä hitaasti, kunnes kotelon aukosta näkyy kytki-
men pieni pullistuma (asetuslaatta 29). Työnnä säätö-
työkalu 27 tähän pullistumaan ja kierrä sitä.
Käytä ainoastaan toimitukseen kuuluvaa säätötyöka-
lua 27 yksilöllisen vääntömomentin asettamiseksi.
Työnnä laitteessa sijaitseva liuku 7 kokonaan taakse.
Työnnä säätötyökalu 27 työkalunpitimeen 2 ja kierrä
sitä hitaasti, kunnes kotelon aukosta näkyy kytkimen
pieni pullistuma (asetuslaatta 29). Työnnä säätötyö-
kalu 27 tähän pullistumaan ja kierrä sitä.
Kierto myötäpäivään aikaansaa suuremman momen-
tin, kierto vastapäivään pienemmän momentin.
Ohje: Tarvittava asetus on riippuvainen ruuviliitoksen
laadusta, ja se voidaan parhaiten määritellä käytän-
nön kokein. Tarkista koeruuvaus vääntömoment-
tiavaimella.
Säädä vääntömomenttia vain mainitulla
tehoalueella, muussa tapauksessa ei ir-
rotuskytkin enää irrota.
Vääntömomenttiasetuksen merkintä
Yksilöllisesti asetettujen vääntömomenttien merkitse-
miseksi voit vaihtaa merkintärenkaan 19 toisen väri-
seen merkintärenkaaseen. Paina irti merkintärengas
19 ohuella ruuvitaltan terällä, lastalla tai vastaavalla.
Käytä aina merkintärengasta laitteessa, koska lait-
teen kotelo ei ole suljettu ilman sitä.
Malli 0 602 491 647/... 650/... 651/... 652/... 656/
... 669/... 671/... 673/... 675
Malli 0 602 491 431/... 433/... 435/... 437/... 439/
... 441/... 443/... 445
27
1
7
28
27
7
27
2
Malli 0 602 491 431/... 433/... 435/... 437/... 439/
... 441/... 443/... 445
27
29
