Türkçe–9
3 609 929 A44 • (05.09) T
4 MONTAJ
∑µletim ve saklama ortamı
Bu alet sadece kapalı yerlerde
kullanılmaya uygundur. Aletin kusursuz
olarak çalıµabilmesi için –5 °C ve
+50 C’lik (23 °F ve 122 °F) müsaade
edilen ortam sıcaklıπına ve % 20 ve
95’lik nispi hava nemine dikkat edilmelidir.

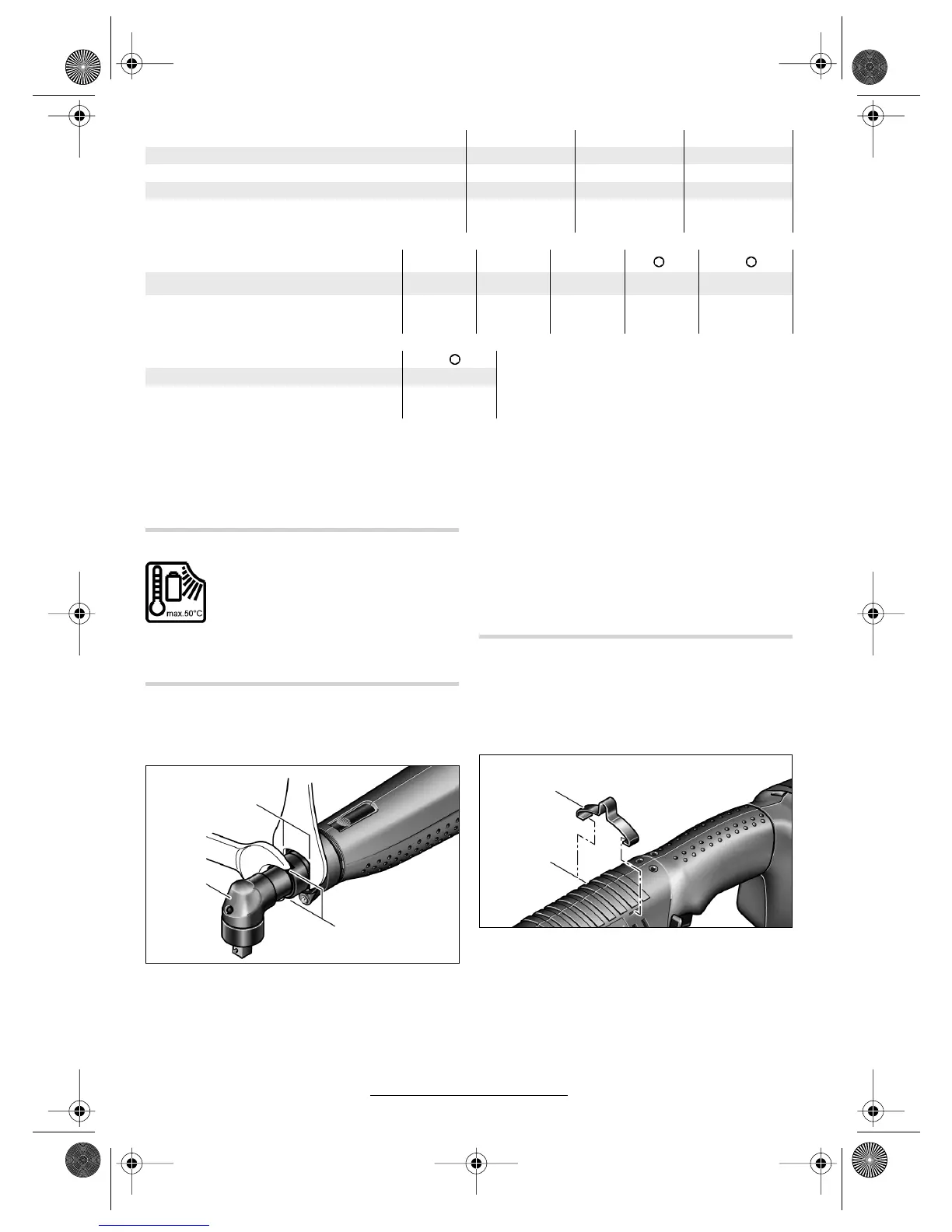

Vidalama kafasının montajı
Çatal anahtar∂ 6 köµe mandreninin anahtar
yüzeyine 5 yerleµtirerek aleti tutun.
Aleti hiçbir zaman gövde muhafazalar∂ndan
s∂kmay∂n!
Köµe vidalama baµ∂n∂ 3 flanµ üzerine istediπiniz
pozisyonda yerleµtirin ve çatal anahtar∂ 4 anahtar
yüzeyine 16 yerleµtirerek baµl∂k somununu s∂k∂n.
Bu s∂rada çatal anahtarla 6 köµe vidalama baµ∂n∂
tutun.
Asma tertibat∂
Asma kolu 8 yard∂m∂ ile aleti asma tertibat∂na tespit
edebilirsiniz.
Aksesuar olarak aletle birlikte teslim edilen asma
kolunu 8 alete yerleµtirin ve oluπu 14 kavramas∂n∂
saπlay∂n.
Düzenli aral∂klarla asma kolunun durumunu ve
asma tertibat∂ndaki kancay∂ kontrol edin.
Gerilim adaptörü 9,6 V 12,0 V 14,4 V
Ürün kodu 0 602 490 ... ... 503 ... 504 ... 505
Gerilim V 9,6 12,0 14,4
Kablo uzunluπu m 5 5 5
Aπ∂rl∂π∂ EPTA-Procedure
01/2003'e göre
kg
lbs
0,15
0,33
0,15
0,33
0,15
0,33
Köµe mandrenleri ■ 1/4" ■ 3/8" ■ 3/8" 1/4" QC 1/4"
Ürün kodu 0 607 ... ... 453 617 ... 453 620 ... 451 618 ... 453 618 ... 453 630
Aπ∂rl∂π∂ EPTA-Procedure
01/2003'e göre
kg
lbs
0,20
0,44
0,20
0,44
0,30
0,66
0,20
0,44
0,20
0,44
Vidalama kafası QC 1/4"
Ürün kodu 0 607 ... ... 453 631
Aπ∂rl∂π∂ EPTA-Procedure
01/2003'e göre
kg
lbs
0,20
0,44
Tip 0 602 491 647/... 650/... 651/... 652/... 656/
... 669/... 671/... 673/... 675
3
5
16
6
4
Tip 0 602 491 647/... 650/... 651/... 652/... 656/
... 669/... 671/... 673/... 675
8
14
BTEXACT_bu_3609929A44_t.fm Seite 9 Montag, 5. September 2005 2:12 14
