Polski–93 609 929 A44 • (05.09) T
4MONTAŻ
Otoczenie pracy i składowania
Urządzenie zdatne jest do pracy wyłącznie
w zamkniętych pomieszczeniach. Dla pracy
urządzenia bez zarzutu dozwolona tempe-
ratura otoczenia powinna znajdować się w
zakresie od –5 ˚C i +50 ˚C (23 ˚F i 122 ˚F),
przy dozwolonej względnej wilgotności powietrza po-
między 20 a 95 % bez obroszenia.

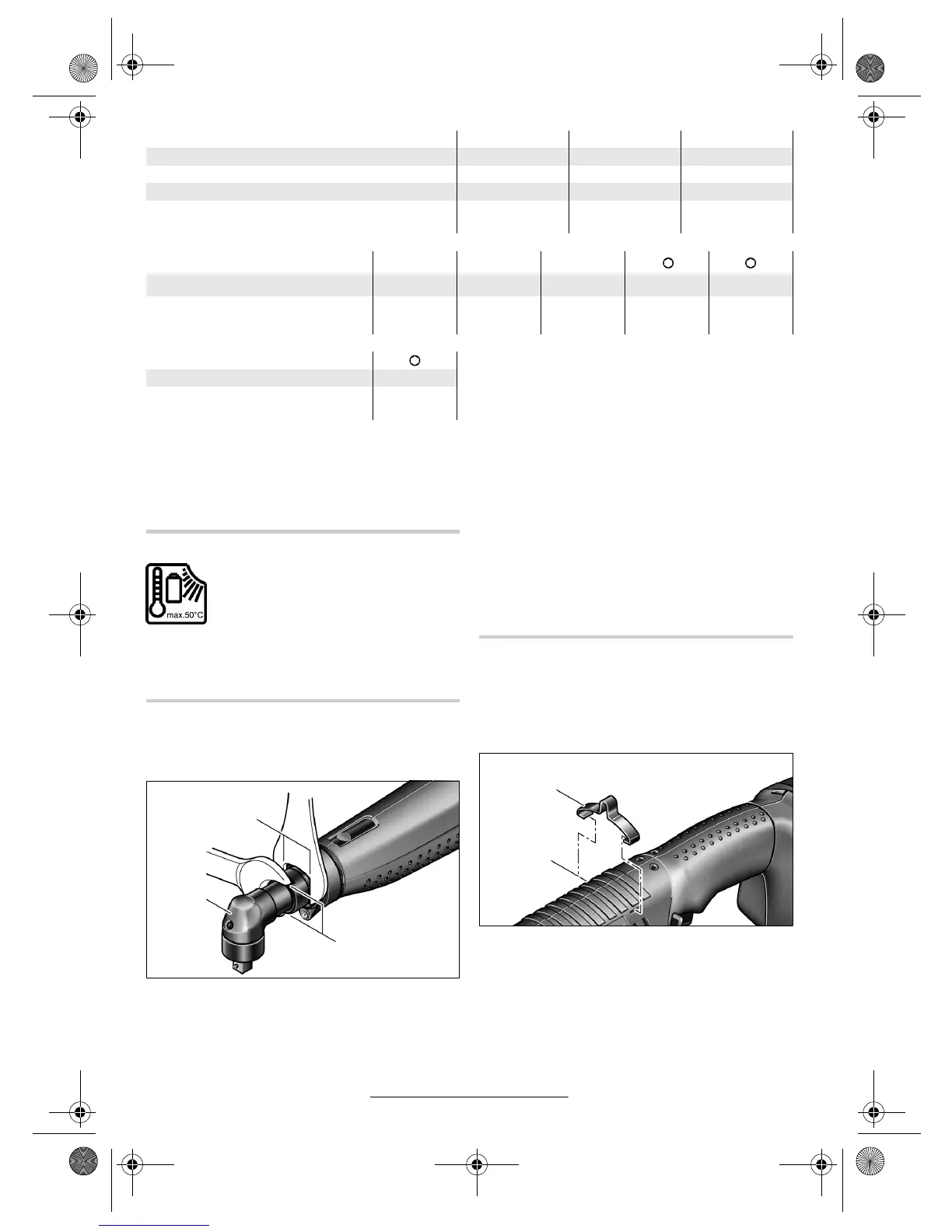

Montaż głowicy wkrętarki
Przytrzymać urządzenie kluczem płaskim 6 na powier-
zchnię pod klucz 5 na kołnierzu głowicy.
Nigdy nie mocować urządzenia za części obu-
dowy!
Nasadzić kątową głowicę wkrętarki 3 w wymaganej
pozycji na kołnierz i dokręcić kluczem płaskim 4 na
powierzchni pod klucz 16 nakrętki kołpakowej. Pod-
trzymywać urządzenie kluczem płaskim 6 na powier-
zchni pod klucz przy kołnierzu głowicy.
Urządzenie do zawieszania
Za pętlę wieszadła 8 możliwe jest umocowanie urzą-
dzenia na urządzeniu do zawieszania.
Nałożyć dostarczoną jako osprzęt pętlę wieszadła 8 na
urządzenie, aby została ona zaryglowana w rowkach 14.
Regularnie kontrolować stan pętli wieszadła i haków w
urządzeniu do zawieszania.
Adapter napięcia 9,6 V 12,0 V 14,4 V
Numer katalogowy 0 602 490 ... ... 503 ... 504 ... 505
Napięcie V 9,6 12,0 14,4
Długość kabla m 5 5 5
Ciężar zgodnie z
EPTA-Procedure 01/2003
kg
lbs
0,15
0,33
0,15
0,33
0,15
0,33
Głowice wkrętarki kątowej ■ 1/4" ■ 3/8" ■ 3/8" 1/4" QC 1/4"
Numer katalogowy 0 607 ... ... 453 617 ... 453 620 ... 451 618 ... 453 618 ... 453 630
Ciężar zgodnie z
EPTA-Procedure 01/2003
kg
lbs
0,20
0,44
0,20
0,44
0,30
0,66
0,20
0,44
0,20
0,44
Głowica wkrętarki QC 1/4"
Numer katalogowy 0 607 ... ... 453 631
Ciężar zgodnie z
EPTA-Procedure 01/2003
kg
lbs
0,20
0,44
Typ 0 602 491 647/... 650/... 651/... 652/... 656/
... 669/... 671/... 673/... 675
3
5
16
6
4
Typ 0 602 491 647/... 650/... 651/... 652/... 656/
... 669/... 671/... 673/... 675
8
14
