Polski–143 609 929 A44 • (05.09) T
Zaznaczanie ustawienia momentu obrotowego
W celu zaznaczenia indywidualnie ustawionych mo-
mentów obrotowych możliwa jest wymiana pierścienia
oznakowania 19 na pierścień oznakowania innego
koloru. Wycisnąć pierścień oznakowania 19 za pomo-
cą cienkiej końcówki śrubokrętu, szpachli lub podob-
nego przedmiotu.
Urządzenie należy używać zawsze z pierścieniem
oznakowania, ponieważ w przeciwnym razie obudowa
urządzenia nie jest zamknięta.
Wskaźnik świetlny
Wskaźnik stanu naładowania akumulatora
W przypadku konieczności ładowania aku-
mulatora 18 sygnalizator LED 11 miga kolo-
rem zielonym. Urządzenie można używać
jeszcze do ok. 6–8 wkrętów.
Jeżeli sygnalizator LED świeci kolorem czerwonym,
pojemność nie wystarczy na żaden wkręt. Urządzenia
nie można włączyć. Blokada włączenia pozostaje
aktywna aż do włożenia naładowanego akumulatora.
Znacznie skrócony okres czasu pracy urządzenia po
każdorazowym naładowaniu wskazuje na to, że aku-
mulator musi zostać wkrótce wymieniony. Zużyte aku-
mulatory należy usunąć odpowiednio do ustawowych i
specyficznych dla kraju przepisów.
Wskazówka: jeżeli zamiast akumulatora 18 używany
będzie adapter napięcia i Zasilacz Prądu Stałego
4EXACT, sygnalizator LED 11 pozostaje bez funkcji.
Sygnalizator połączenia gwintowego
Po osiągnięciu ustawionego momentu obro-
towego włącza się sprzęgło wyłączenia.
Sygnalizator LED 9 świeci kolorem zielonym.
Jeżeli ustawiony moment obrotowy nie zostanie
osiągnięty, sygnalizator LED 9 świeci kolorem czer-
wonym i rozbrzmiewa sygnał akustyczny. Należy
powtórzyć dokręcanie połączenia.
Sygnalizacja połączenia Bluetooth
®
Nacisnąć włącznik/wyłącznik 12, aby aktywować połą-
czenie Bluetooth
®
. Czerwony sygnalizator LED 10
miga, dopóki wkrętarka poszukuje połączenia.
Czerwone ciągłe światło sygnalizatora LED 10 wskazuje,
że połączenie Bluetooth
®
zostało nawiązane. Wkrętarka
jest jednak jeszcze zablokowana.
Gdy wkrętarka zostanie odblokowana przez stację bazo-
wą EXAConnecT, gaśnie sygnalizator LED 10.
Jeżeli sygnalizator LED 10 tylko krótko miga po naciś-
nięciu włącznika/wyłącznika, a następnie gaśnie, to
zapas energii wkrętarki nie wystarcza już na nawiązanie
połączenia.
Zabezpieczenie przed powtórzeniem operacji
Po zadzialaniu sprzęgla podczas operacji skręcania na-
stępuje wyłączenie silnika. Ponowne włączenie moż-
liwe jest dopiero po 0,7 sekund przerwy. Zapobiega to
niezamierzonemu dokręceniu skręconych już połą-
czeń.
Przestawianie kątowej głowicy wkrętarki
Możliwe jest nastawienie głowicy wkrętarki kątowej 3 na
osiem pozycji.
Przytrzymać urządzenie kluczem płaskim 6 na powier-
zchni pod klucz 5 na kołnierzu głowicy.
Urządzenia nie mocować nigdy za części obu-
dowy!
Kluczem płaskim 4 poluzować nakrętkę kołpakową na
powierzchni pod klucz 16. Przestawić kątową głowicę
wkrętarki 3 krokami po 45º na wymaganą pozycję i
ponownie dokręcić kluczem płaskim 4 nakrętkę kołpa-
kow na powierzchni pod klucz 16. Podtrzymywać
urządzenie kluczem płaskim 6 na powierzchnie pod
klucz przy kołnierzu głowicy.

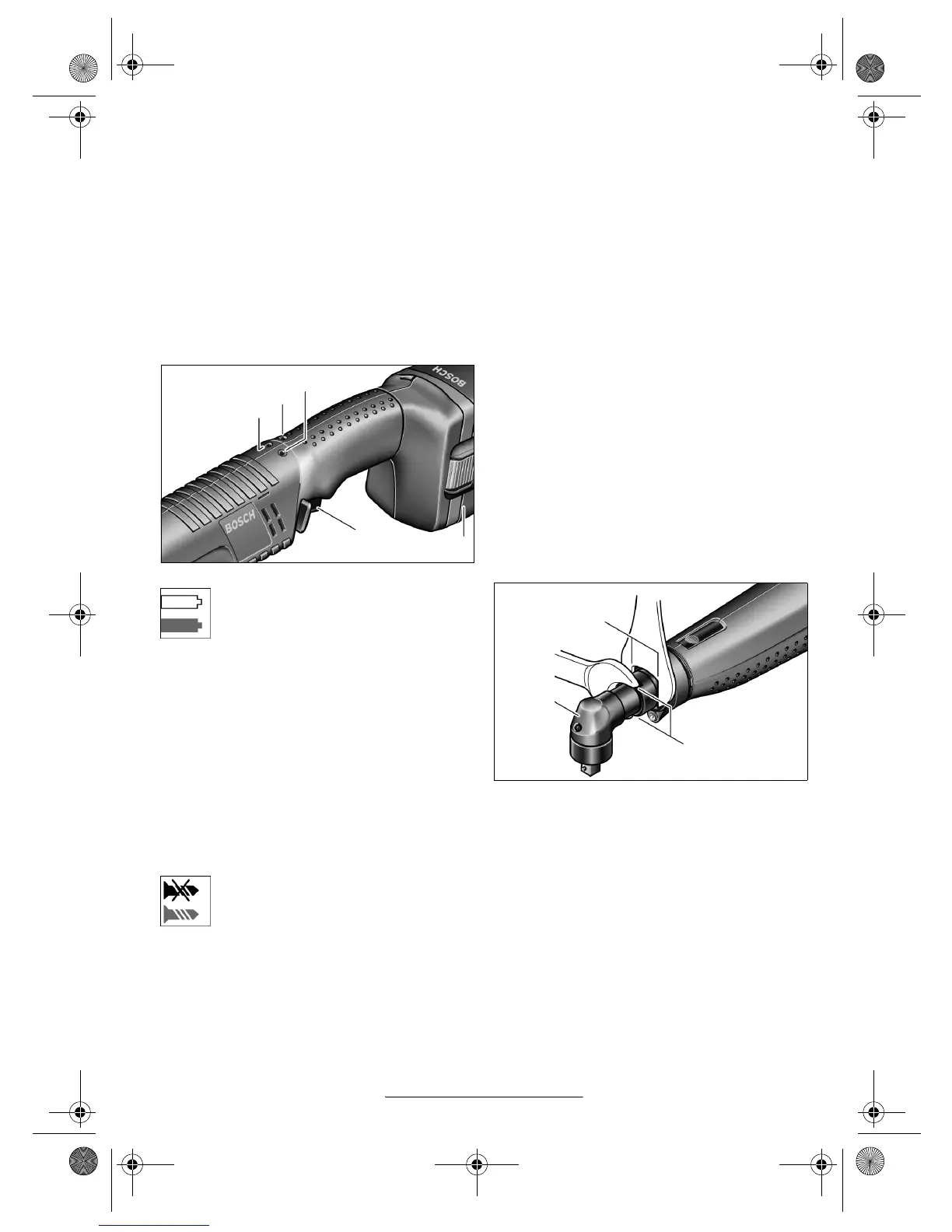

Typ 0 602 491 431/... 433/... 435/... 437/... 439/
... 441/... 443/... 445
9
11
10
12
18
Typ 0 602 491 647/... 650/... 651/... 652/... 656/
... 669/... 671/... 673/... 675
5
6
4
3
16
