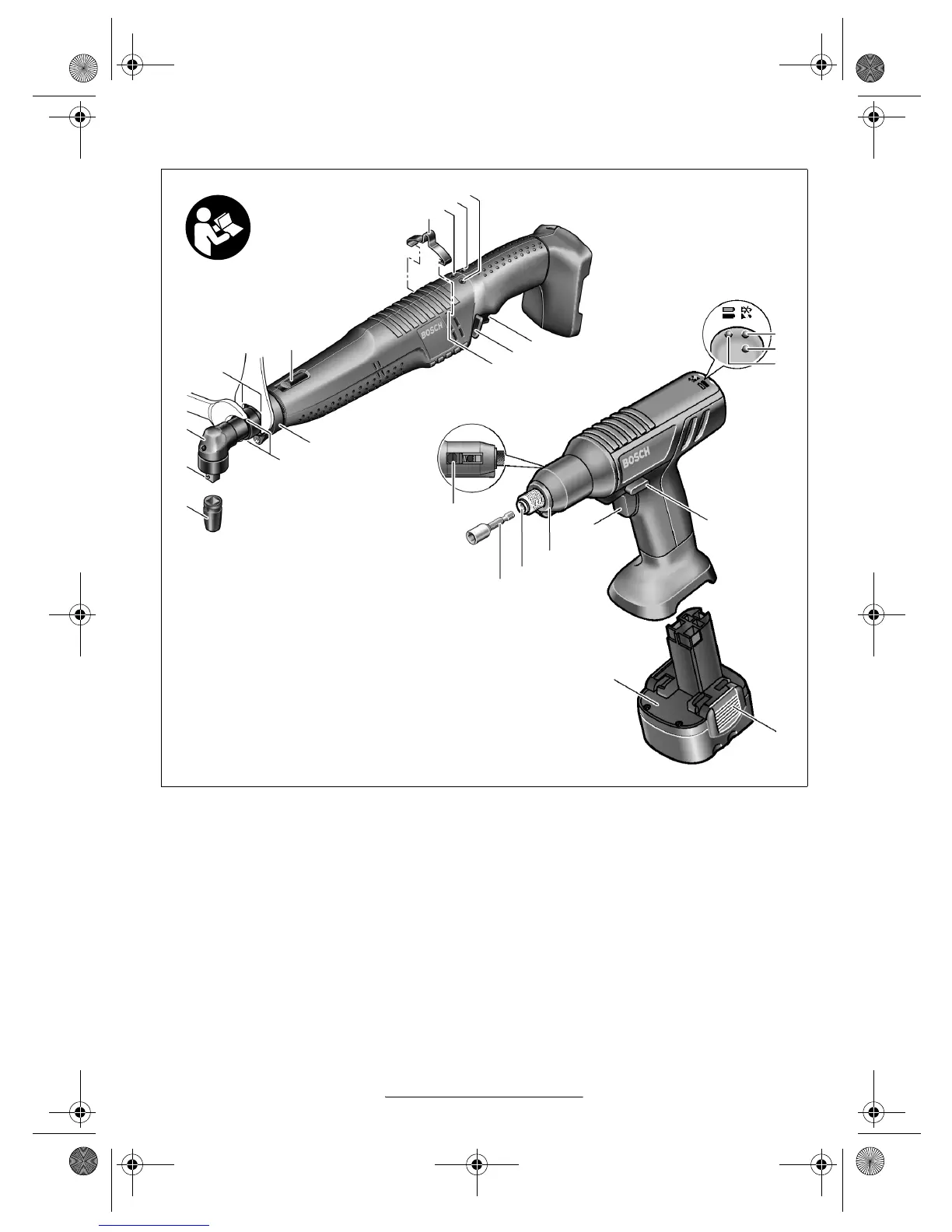

3 FUNKČNÍ POPIS
1 Nasazovací nástroj (např. šroubovací hlavice)
2 Nástrojový držák
3 Úhlová šroubovací hlava
4 Stranový klíč (27 mm)
5 Plošky pro klíč na přírubě úhlové hlavy
6 Stranový klíč (22 mm)
7 Šoupátko (nastavení kroutícího momentu)
8 Zavěšovací třmen
9 LED-kontrolka zašroubování
10 LED-kontrolka Bluetooth
®
11 LED-kontrolka stavu nabití akumulátoru
12 Spínač
13 Přepínání vpravo-vlevo s blokováním zapnutí
14 Štěrbiny pro zavěšovací třmen
15 Držák LED-diody
16 Plošky pro klíč na převlečné matici
17 Odjišovací tlačítko akumulátoru
18 Akumulátor
19 Označovací kroužek
Vyobrazené nebo popsané příslušenství zčásti nepatří
k objemu dodávky.
