Česky–93 609 929 A44 • (05.09) T
4MONTÁŽ
Provozní a skladovací prostředí
Přístroj je výhradně vhodný pro provoz
v uzavřených místech nasazení. Pro bez-
vadný provoz přístroje by měla přípustná
teplota okolí ležet mezi –5 ˚C a +50 ˚C
(23 ˚F a 122 ˚F) , při dovolené relativní vlh-
kosti vzduchu mezi 20 a 95 % bez orosení.

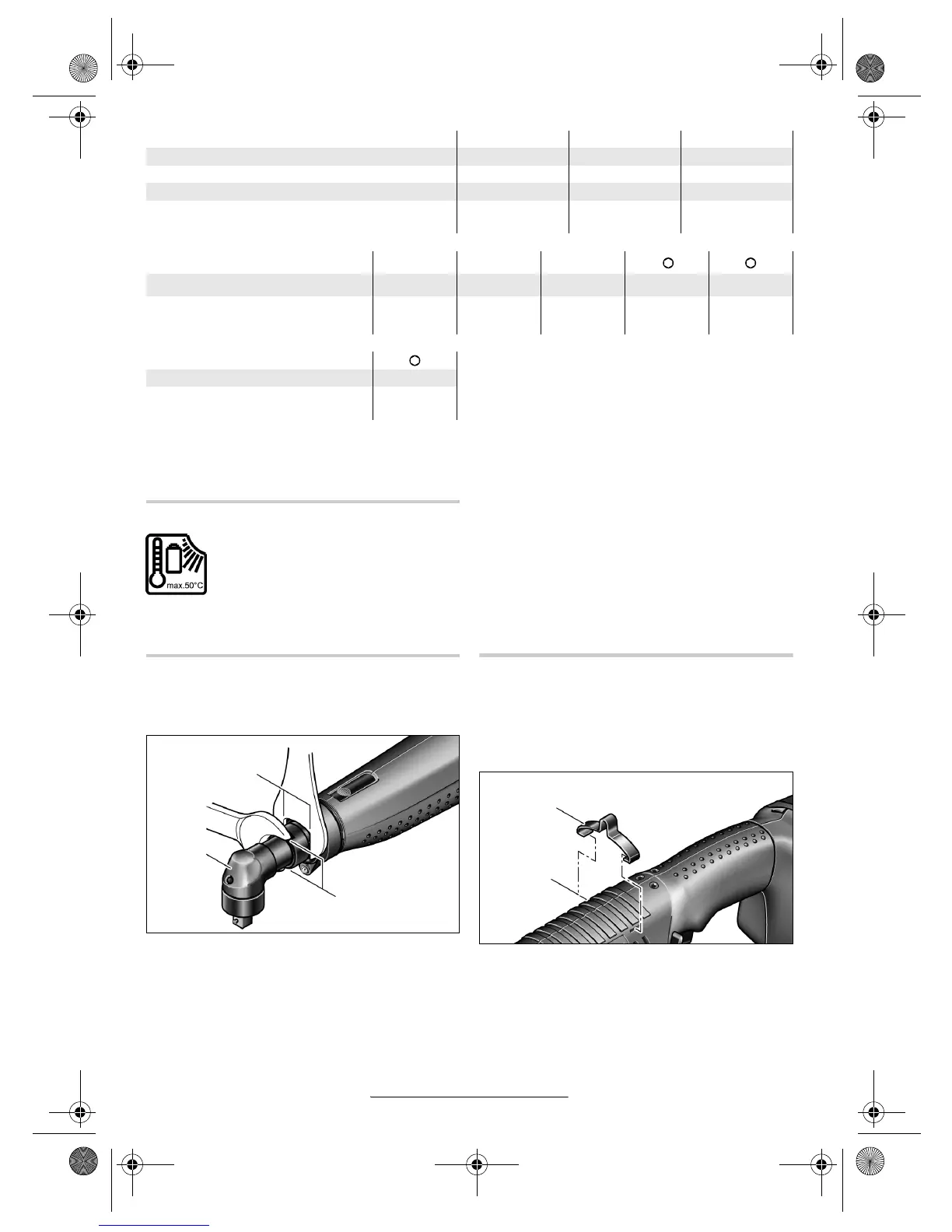

Montáž šroubovací hlavy
Stroj podržte pomocí stranového klíče 6 na ploškách
pro klíč 5 na přírubě šroubovací hlavy.
Stroj neupínejte za skořepinu pláště!
Nasate úhlovou šroubovací hlavu 3 v požadované
poloze na přírubu a převlečnou matici pevně utáhněte
stranovým klíčem 4 na ploškách pro klíč 16. Přitom
podržte proti stranovým klíčem 6 na přírubě úhlové
hlavy.
Přípravek pro zavěšení
Pomocí zavěšného třmenu 8 můžete stroj upevnit na
zavěšovací přípravek.
Nasate zavěšovací třmen 8, dodávaný jako příslušenství,
na stroj a nechte jej zaskočit do štěrbiny 14.
Pravidelně kontrolujte stav zavěšného třmenu a závěsu v
zavěšovacím přípravku.
Napěový adaptér 9,6 V 12,0 V 14,4 V
Objednací číslo 0 602 490 ... ... 503 ... 504 ... 505
Napětí V 9,6 12,0 14,4
Délka kabelu m 5 5 5
Hmotnost podle
EPTA-Procedure 01/2003
kg
lbs
0,15
0,33
0,15
0,33
0,15
0,33
Úhlové šroubovací hlavy ■ 1/4" ■ 3/8" ■ 3/8" 1/4" QC 1/4"
Objednací číslo 0 607 ... ... 453 617 ... 453 620 ... 451 618 ... 453 618 ... 453 630
Hmotnost podle
EPTA-Procedure 01/2003
kg
lbs
0,20
0,44
0,20
0,44
0,30
0,66
0,20
0,44
0,20
0,44
Šroubovací hlava QC 1/4"
Objednací číslo 0 607 ... ... 453 631
Hmotnost podle
EPTA-Procedure 01/2003
kg
lbs
0,20
0,44
Typ 0 602 491 647/... 650/... 651/... 652/... 656/
... 669/... 671/... 673/... 675
3
5
16
6
4
Typ 0 602 491 647/... 650/... 651/... 652/... 656/
...669/... 671/... 673/... 675
8
14
