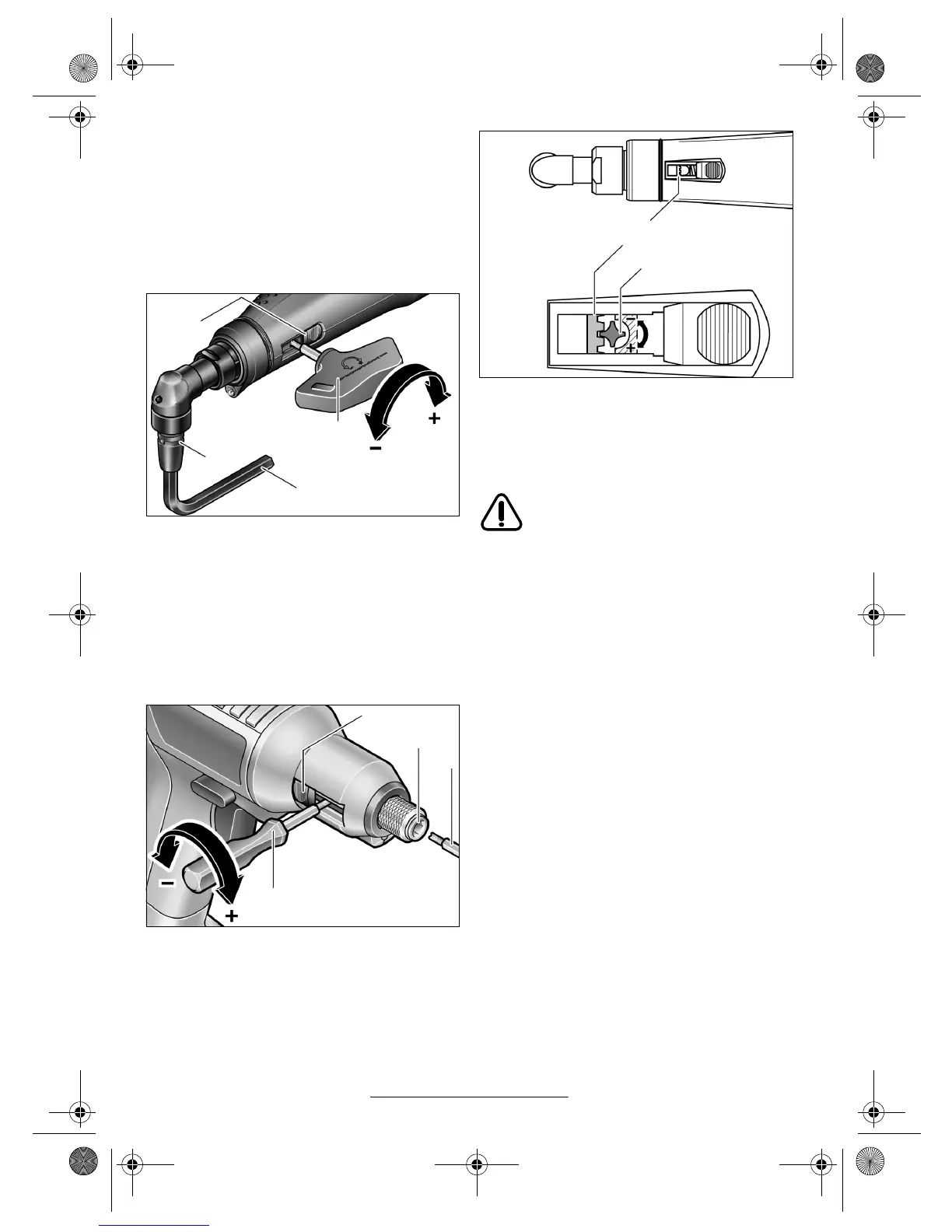

Nastavení kroutícího momentu
Kroutící moment závisí na předpětí pružiny vypínací
spojky. Při dosažení nastaveného kroutícího momentu
se vypínací spojka vypne jak při chodu vpravo, tak při
chodu vlevo.
K nastavení individuálního kroutícího momentu použijte
pouze dodávaný seřizovací nástroj 27.
Posuňte šoupátko 7 na stroji zcela zpět. Nastrčte
šestihranný kolíkový klíč 28 do nasazovacího nástroje 1
a otočte jej pomalu až lze v otvoru tělesa rozpoznat
malé vykrojení (seřizovací kotouč 29) ve spojce. Do
tohoto vykrojení nastrčte seřizovací nástroj 27 a
otáčejte.
K nastavení individuálního kroutícího momentu použijte
pouze dodávaný seřizovací nástroj 27.
Posuňte šoupátko 7 na stroji zcela zpět. Nastrčte seři-
zovací nástroj 27 do nástrojového držáku 2 a otočte jej
pomalu až lze na otvoru tělesa rozpoznat malé vykrojení
(seřizovací kotouč 29) ve spojce. Do tohoto vykrojení
nastrčte seřizovací nástroj 27 a otáčejte.
Otáčení ve směru hodinových ručiček znamená vyšší
kroutící moment. Otáčení proti směru hodinových
ručiček nižší kroutící moment.
Upozornění: Nastavení je závislé na druhu šroubového
spojení a lze jej nejlépe zjistit praktickýmu zkouškami.
Zkušební zašroubování zkontrolujte momentovým klíčem.
Kroutící moment nastavte pouze v udané
oblasti výkonu, jinak se vypínací spojka
již nespustí.
Označení nastavení kroutícího momentu
K označení individuálně nastavených kroutících momen-
tů můžete označovací kroužek 19 vyměnit za jinak
barevný označovací kroužek. Označovací kroužek 19
odtlačte plochým tenkým šroubovákem, špachtlí apod.
Stroj použijte vždy s označovacím kroužkem, jinak těleso
stroje již není uzavřeno.
Typ 0 602 491 647/... 650/... 651/... 652/... 656/
... 669/... 671/... 673/... 675
Typ 0 602 491 431/... 433/... 435/... 437/... 439/
... 441/... 443/... 445
27
1
7
28
27
7
27
2
Typ 0 602 491 431/... 433/... 435/... 437/... 439/
... 441/... 443/... 445
27
29
