Magyar–113 609 929 A44 • (05.09) T
Szétszerelés
Az akkumulátor kivétele
A 18 akkumulátor a készülék fogantyújában helyezke-
dik el.
Nyomja meg a fogantyú mindkét oldalán található 17
reteszelésfeloldó gombot és húzza ki lefelé a készülék
fogantyújából a 18 akkumulátort. Ne alkalmazzon
erőszakot.
A csavarozógép elválasztása a konstans
feszültség szabályozótól
A 24 adapterházat csak kikapcsolt konstans fe-
szültség szabályozó mellett, vagy csak abban az
esetben szabad az ipari akkumulátoros csavaro-
zó készülékbe beszerelni, vagy abból kiszerelni,
ha a 21 csatlakozó dugó el van választva a kon-
stans feszültség szabályozótól.
Lazítsa ki a 22 csatlakozó dugó mindkét 21 csavarját és
húzza ki a csatlakozó dugót a 20 csatlakozó hüvelyből.
Ezután nyomja be mindkét oldalon a 17 reteszelés-
feloldó gombokat és húzza ki a 24 adapterházat az ipari
akkumulátoros csavarozó készülék fogantyújából.
5 ÜZEMELTETÉS
Szerszámcsere
A BT-EXACT sorozat egy 1/4"-gyorsváltó tokmánnyal
(QC 1/4") kerül kiszállításra.
Ehhez az ipari akkumulátoros könyökös csavarozó
készülékhez egy 1/4"-gyorsváltó tokmánnyal felszerelt
egyenes csavarozó fej (alkatrész szám:
0 607 453 631) kapható.
Ehhez az ipari akkumulátoros könyökös csavarozó
készülékhez egy 1/4"-gyorsváltó tokmánnyal felszerelt
könyökös csavarozó fej (alkatrész szám:
0 607 453 630) kapható.

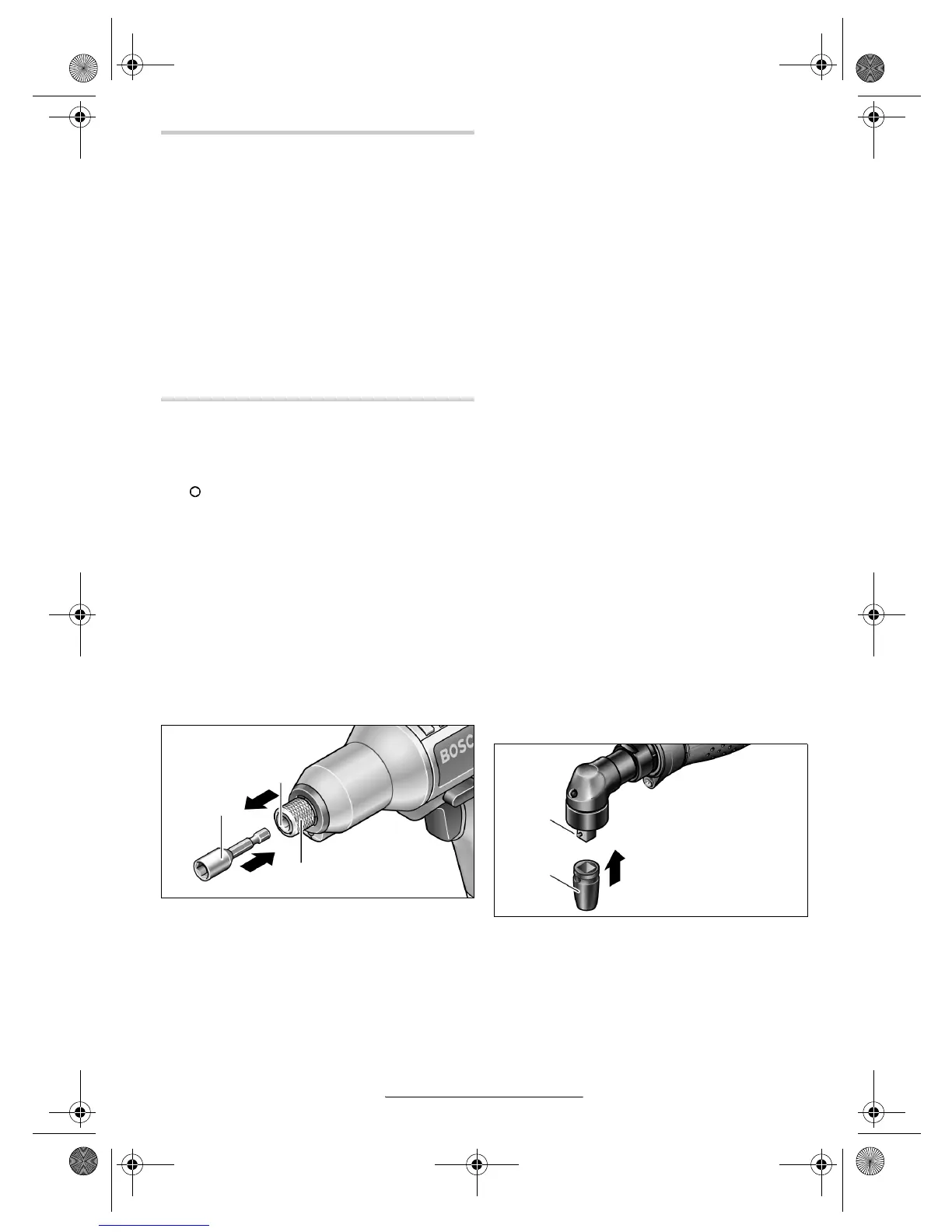

A betétszerszám behelyezése
Húzza előre a 25 gyorsváltó tokmányt. Dugja be a 1
betétszerszámot a 2 szerszámbefogó egységbe, majd
ismét engedje el a 25 gyorsváltó tokmányt.
A betétszerszámok beszerelésénél ügyeljen ar-
ra, hogy a betétszerszám szára szorosan beil-
leszkedjen a szerszámbefogó egységbe. Ha a
betétszerszám szára nincs elég mélyre bedugva a
szerszámbefogó egységbe, akkor a betétszerszám
ismét kicsúszhat és nem lehet irányítani.
Csak megfelelő végű (1/4"-os hatlap) betétszerszámot
használjon.
A betétszerszám eltávolítása
Húzza előre a 25 gyorsváltó tokmányt. Vegye ki a 1
betétszerszámot a 2 szerszámbefogó egységből, majd
ismét engedje el a 25 gyorsváltó tokmányt.
Ehhez az ipari akkumulátoros könyökös csavarozó
készülékhez egy 1/4"-négyszögletű tokmánnyal felsze-
relt könyökös csavarozó fej (alkatrész szám:
0 607 453 617), valamint egy 3/8"-négyszögletű tok-
mánnyal felszerelt könyökös csavarozó fej (alkatrész
szám: 0 607 453 620) kapható.
Ehhez az ipari akkumulátoros könyökös csavarozó
készülékhez egy 3/8"-négyszögletű tokmánnyal felsze-
relt könyökös csavarozó fej (alkatrész szám:
0 607 451 618) kapható.
A betétszerszám behelyezése
Nyomja be a 2 szerszámbefogó egység négyszögletű
részén található csapot például egy keskeny csavar-
húzóval és tolja rá az 1 betétszerszámot a négyszögletű
részre. Ügyeljen arra, hogy a csap bepattanjon a
betétszerszámon található bemélyedésbe.
A betétszerszám eltávolítása
Nyomja be az 1 betétszerszám bemélyedésében talál-
ható csapot és húzza ki a betétszerszámot a 2 szer-
számbefogó egységből.
Típus 0 602 491 431/... 433/... 435/... 437/... 439/
... 441/... 443/... 445
Típus 0 602 491 647/... 652/... 656
Típus 0 602 491 647/... 650/... 651/... 652/... 656/
... 669
25
2
1
Típus 0 602 491 647/... 650/... 651/... 652/... 656/
... 669
Típus 0 602 491 647/... 669/... 671/... 673/... 675
2
1
