Русский –123 609 929 A44 • (05.09) T
Разборка
Изъятие аккумулятора
Аккумулятор 18 расположен в ручке машины.
Нажмите с обеих сторон на клавиши разблоки-
ровки 17 и вытяните аккумулятор 18 вниз из
ручки. Не применяйте силу.
Отключение винтоверта от стабилизатора
напряжения
Корпус адаптера 24 допускается вставлять
или вынимать из промышленного аккумуля-
торного винтоверта только при выключенном
стабилизаторе напряжения или отключенной
от него присоединительной вилки 21.
Отвинтите оба винта 22 на присоединительной
вилке 21 и отсоедините присоединительную вил-
ку от присоединительного гнезда 20.
Затем нажмите с обеих сторон на защелки фикса-
тора
17
и вытяните корпус адаптера
24
из рукоятки
промышленного аккумуляторного винтоверта.
5 ПОЛЬЗОВАНИЕ ИНСТРУМЕНТОМ
Замена инструмента
Серия BT-EXACT поставляется с быстросмен-
ным патроном 1/4" (QC 1/4").
Для этих промышленных аккумуляторных вин-
товертов с угловой головкой можно приобрести
прямую головку с быстросменным патроном 1/4"
(предметный номер 0 607 453 631).
Для этих промышленных аккумуляторных вин-
товертов с угловой головкой можно приобрести
быстросменный патрон 1/4" (предметный номер
0 607 453 630).

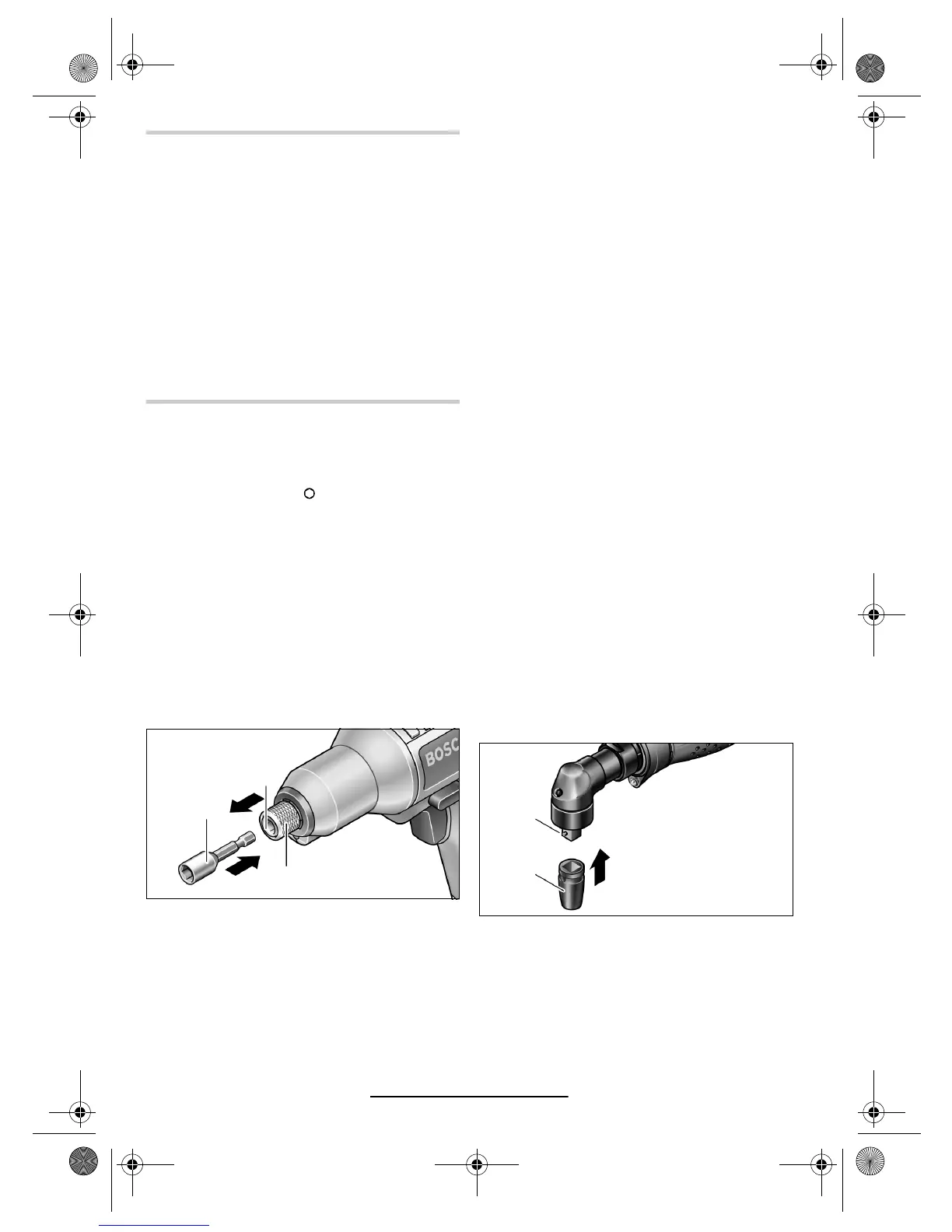

Установка рабочего инструмента
Оттяните быстросменный патрон 25 вперед.
Вставьте рабочий инструмент 1 в гнездо 2 и
отпустите патрон 25.
При установке рабочего инструмента следите
за прочной посадкой хвостовика в патроне
крепления. Если хвостовик рабочего инстру-
мента будет недостаточно глубоко вставлен в
патрон, то он может скользнуть и Вы потеряете
контроль над ним.
Используйте только рабочий инструмент с подхо-
дящим хвостовиком (шестигранник 1/4").
Снятие рабочего инструмента
Оттяните быстросменный патрон 25 вперед.
Выньте рабочий инструмент 1 из гнезда 2 и от-
пустите патрон 25.
Для этих промышленных аккумуляторных вин-
товертов можно приобрести угловую головку
завинчивания с четырехгранником 1/4" (пред-
метный номер 0 607 453 617), а также угловую
головку с четырехгранником 3/8" (предметный
номер 0 607 453 620).
Для этих промышленных аккумуляторных вин-
товертов можно приобрести угловую головку с
четырехгранником 3/8" (предметный номер
0 607 451 618).
Установка рабочего инструмента
Вдавите штифт на крепление инструмента 2,
например, с помощью узкой отвертки, и насади-
те рабочий инструмент 1 на четырехгранник.
Штифт должен войти в паз рабочего инстру-
мента.
Снятие рабочего инструмента
Вдавите штифт в пазу рабочего инструмента 1
во внутрь и снимите рабочий инструмент с
крепления 2.
Тип 0 602 491 431/... 433/... 435/... 437/... 439/
... 441/... 443/... 445
Тип 0 602 491 647/... 652/... 656
Тип 0 602 491 647/... 650/... 651/... 652/... 656/
... 669
25
2
1
Тип 0 602 491 647/... 650/... 651/... 652/... 656/
... 669
Тип 0 602 491 647/... 669/... 671/... 673/... 675
2
1
