Українська–123 609 929 A44 • (05.09) T
Демонтаж
Виймання акумуляторного блока
Акумуляторний блок 18 розташований в
рукоятці приладу.
Натисніть з обох боків на кнопки розмикання
акумуляторного блока 17 та, потягнувши вниз,
вийміть акумуляторний блок 18 з рукоятки. Не
застосовуйте силу.
Від’єднання шуруповерта від стабілізатора
напруги
Підключати корпус адаптера 24 до проми-
слового акумуляторного шуруповерта або
відключати його дозволяється лише коли
стабілізатор напруги вимкнутий або роз’єм
21 від’єднаний від стабілізатора напруги.
Відпустіть обидва гвинти 22 на роз’ємі 21 і
витягніть роз’єм з гнізда 20.
Після цього натисніть з обох боків на кнопки
деблокування 17 і витягніть корпус адаптера 24
з рукоятки промислового акумуляторного шуру-
поверта.
5 ЕКСПЛУАТАЦІЯ
Заміна робочого інструмента
Серія BT-EXACT поставляється із швидкоза-
тискним патроном 1/4" (QC 1/4").
До цього промислового акумуляторного куто-
вого шуруповерта пропонується рівна головка
із швидкозатискним патроном 1/4" (товарний
номер 0 607 453 631).
До цього промислового акумуляторного куто-
вого шуруповерта пропонується кутова головка
із швидкозатискним патроном 1/4" (товарний
номер 0 607 453 630).

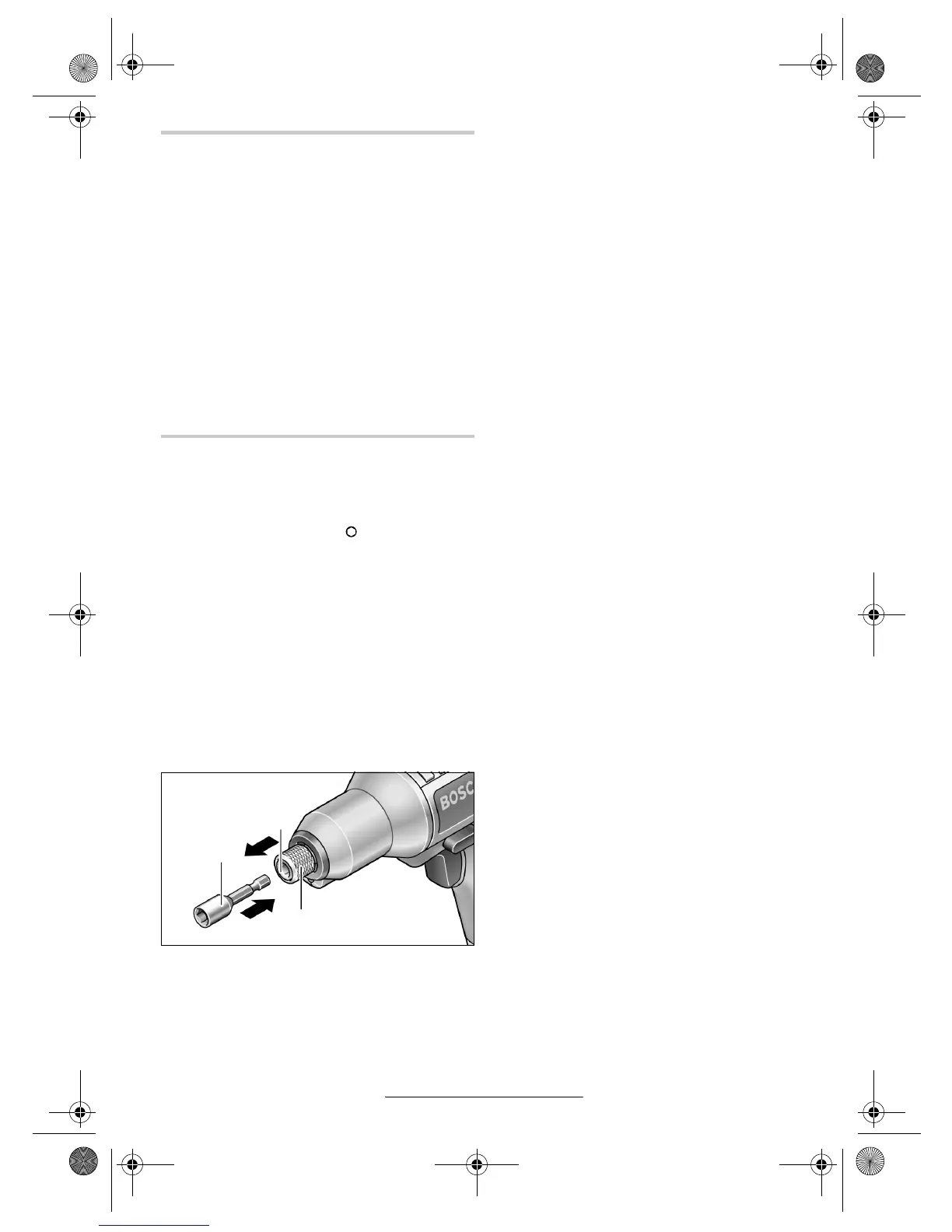

Монтаж робочого інструмента
Потягніть швидкозатискний патрон 25 вперед.
Встроміть робочий інструмент 1 в затискач 2 та
знову відпустіть швидкозатискний патрон 25.
Під час вставляння робочого інструмента
слідкуйте за тим, щоб хвостовик робочого
інструмента добре сів у гніздо. Якщо хвостовик
буде вставлено недостатньо глибоко, робочий
інструмент може неконтрольовано вискочити.
Використовуйте лише робочі інструменти з від-
повідним кінцем (шостигранник 1/4").
Демонтаж робочого інструмента
Потягніть швидкозатискний патрон 25 вперед.
Витягніть робочий інструмент 1 з затискача 2 та
знову відпустіть швидкозатискний патрон 25.
До цього промислового акумуляторного куто-
вого шуруповерта пропонується кутова головка
з чотирикутним хвостовиком 1/4" (товарний но-
мер 0 607 453 617), а також кутова головка з
чотирикутним хвостовиком 3/8" (товарний но-
мер 0 607 453 620).
Тип 0 602 491 431/... 433/... 435/... 437/... 439/
... 441/... 443/... 445
Тип 0 602 491 647/... 652/... 656
Тип 0 602 491 647/... 650/... 651/... 652/... 656/
... 669
25
2
1
Тип 0 602 491 647/... 650/... 651/... 652/... 656/
... 669
