Română–133 609 929 A44 • (05.09) T
Reglarea momentului de rotaţie
Momentul de rotaţie depinde de pretensionarea arcului
cuplajului de întrerupere. Cuplajul de întrerupere de-
clanșează atât în modul de funcţionare cu rotire spre
dreapta cât și spre stânga, în momentul atingerii
momentului de rotaţie reglat în prealabil.

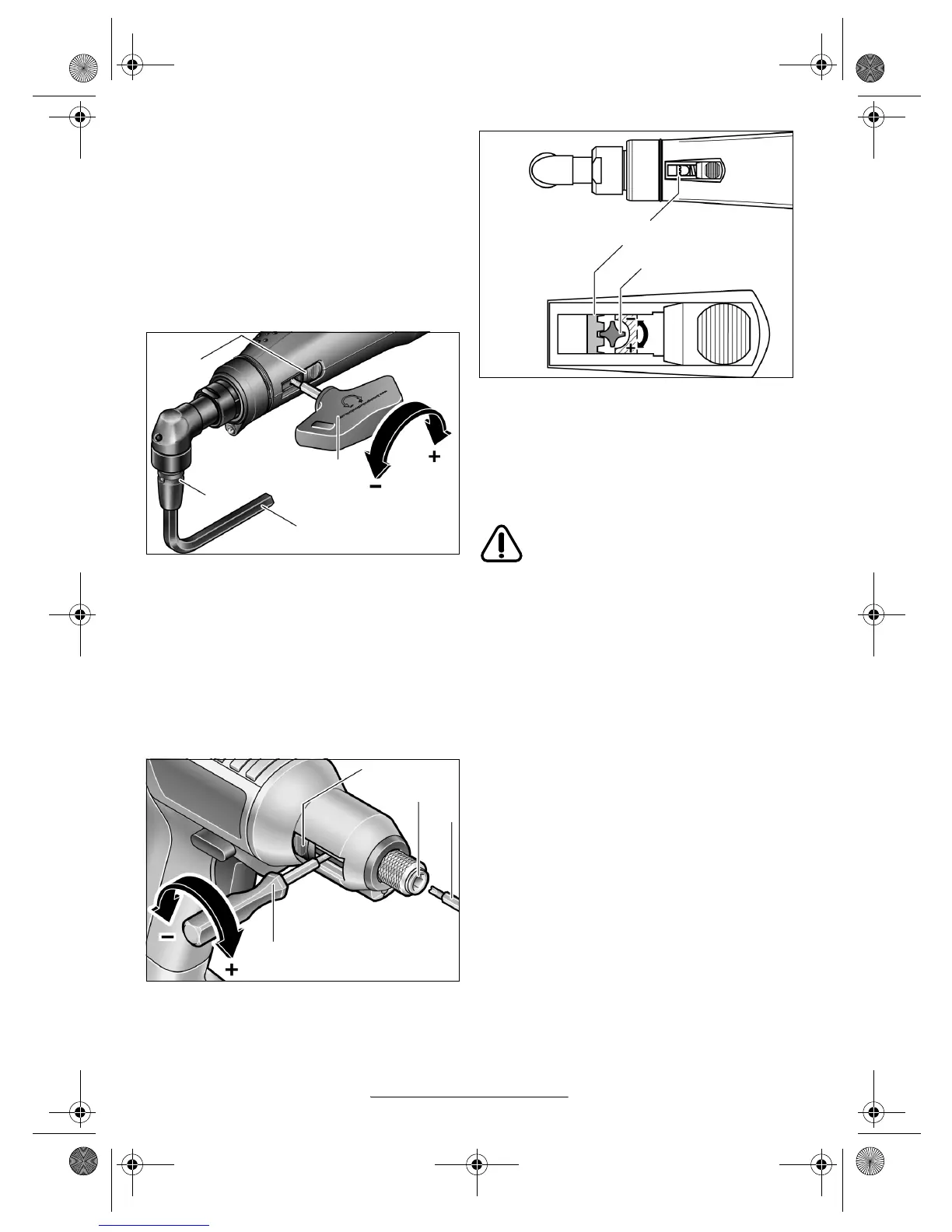

Pentru reglarea diferitelor valori ale momentului de
rotaţie se va folosi cheia de reglare 27, cuprinsă în setul
de livrare.
Împingeţi complet spre spate comutatorul culisant 7 de
pe mașină. Introduceţi cheia cu știft hexagonală 28 în
dispozitivul de lucru 1 și rotiţi-o lent, până când, în
orificiul din carcasă se poate vedea o mică degajare
(șaibă de ajustare 29) la cuplaj. Introduceţi cheia de
reglare 27 în această degajare și învârtiţi-o.
Pentru reglarea diferitelor valori ale momentului de
rotaţie se va folosi cheia de reglare 27, cuprinsă în setul
de livrare.
Împingeţi complet spre spate comutatorul culisant 7 de
pe mașină. Introduceţi cheia de reglare 27 în sistemul
de prindere a accesoriilor 2 și rotiţi-o lent, până când,
în orificiul din carcasă se poate vedea o mică degajare
(șaibă de ajustare 29) la cuplaj. Introduceţi cheia de
reglare 27 în această degajare și învârtiţi-o.
Pentru a regla un moment de rotaţie mai mare rotiţi
cheia de reglare în sensul mișcării acelor de ceasornic
iar pentru un moment de rotaţie mai mic rotiţi cheia în
sens contrar mișcării acelor de ceasornic.
Notă: Reglajul ce urmează a fi efectuat depinde de
tipul înșurubării și se determină cel mai bine prin probe
practice. Verificaţi înșurubarea de probă cu o cheie
dinamometrică.
Reglaţi momentul de rotaţie numai în
limitele domeniului de putere specificat,
în caz contrar cuplajul de întrerupere nu
mai reacţionează.
Marcarea reglajulului momentului de rotaţie
Pentru marcarea momentelor de rotaţie reglate indivi-
dual puteţi schimba inelul de marcare 19 cu un inel dde
marcare de culoare diferită. Apăsaţi inelul de marcare
19 cu o șurubelniţă plată subţire, un șpaclu sau ceva
asermănător.
Folosiţi întotdeauna mașina numai cu inelul de marcare
montat, altfel carcasa mașinii nu se mai închide,
rămânând deschisă.
Tip 0 602 491 647/... 650/... 651/... 652/... 656/
... 669/... 671/... 673/... 675
Tip 0 602 491 431/... 433/... 435/... 437/... 439/
... 441/... 443/... 445
27
1
7
28
27
7
27
2
Tip 0 602 491 431/... 433/... 435/... 437/... 439/
... 441/... 443/... 445
27
29
