Slovensko–93 609 929 A44 • (05.09) T

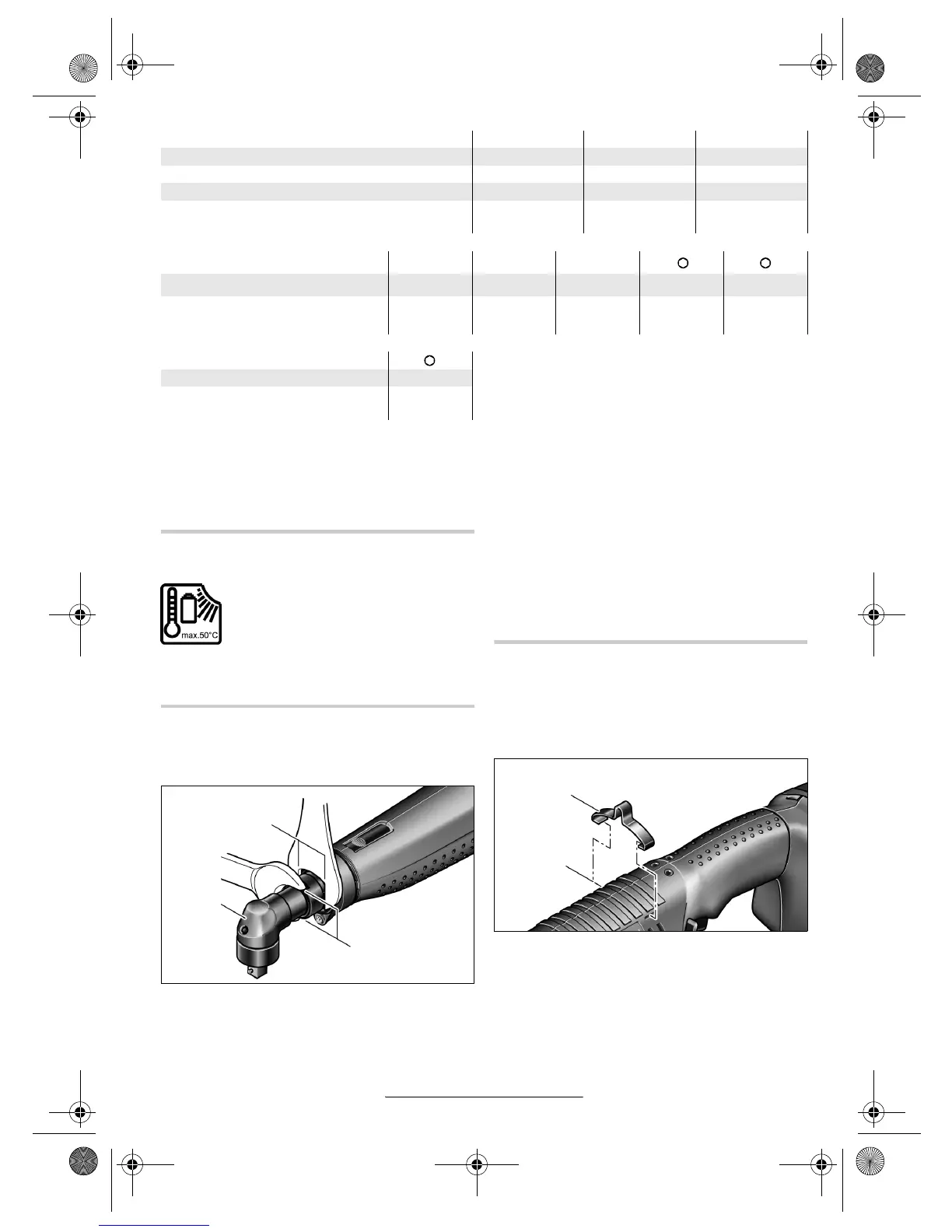

4 MONTAŽA
Okolje, primerno za delovanje in
skladiščenje
Naprava je primerna izključno za uporabo
v zaprtih prostorih. Za pravilno delovanje
naj znaša temperatura okolice med –5 ˚C
in +50 ˚C (23 ˚F in 122 ˚F), ob dovoljeni re-
lativni zračni vlagi med 20 in 95 % brez
rosenja.
Montaža vijačne glave
Z viličastim ključem 6 trdno držite napravo na ključni
strani 5 vijačne glave.
Nikoli ne vpenjajte naprave na okrove ohišja!
Kotno vijačno glavo 3 v želenem položaju postavite na
prirobnico, namestite viličasti ključ 4 na ključno ploskev
16 in trdno privijte prekrivno matico. Pri tem z viličastim
ključem 6 zadržujte prirobnico kotne glave v nasprotni
smeri.
Obesna priprava
S pomočjo obesnega ročaja 8 lahko napravo pritrdite
na obesno pripravo.
Obesni ročaj 8, ki je dobavljen kot pribor, namestite na
napravo. Ročaj se mora zaskočiti v zerazah 14.
Redno kontrolirajte stanje obesnega ročaja in kljuko v
obesni pripravi.
Napetostni adapter 9,6 V 12,0 V 14,4 V
Številka artikla 0 602 490 ... ... 503 ... 504 ... 505
Napetost V 9,6 12,0 14,4
Dolžina kabla m 5 5 5
Teža ustrezno
EPTA-Procedure 01/2003
kg
lbs
0,15
0,33
0,15
0,33
0,15
0,33
Vijačne glave ■ 1/4" ■ 3/8" ■ 3/8" 1/4" QC 1/4"
Številka artikla 0 607 ... ... 453 617 ... 453 620 ... 451 618 ... 453 618 ... 453 630
Teža ustrezno
EPTA-Procedure 01/2003
kg
lbs
0,20
0,44
0,20
0,44
0,30
0,66
0,20
0,44
0,20
0,44
Vijačna glava QC 1/4"
Številka artikla 0 607 ... ... 453 631
Teža ustrezno
EPTA-Procedure 01/2003
kg
lbs
0,20
0,44
Model 0 602 491 647/... 650/... 651/... 652/... 656/
... 669/... 671/... 673/ ... 675
3
5
16
6
4
Model 0 602 491 647/... 650/... 651/... 652/... 656/
... 669/... 671/... 673/ ... 675
8
14
