Hrvatski–93 609 929 A44 • (05.09) T
4 MONTAŽA
Radna okolina i okolina uskladištenja
Uređaj je isključivo prikladan za rad u
zatvorenim prostorijama. Za besprijekoran
rad uređaja dopuštena temperatura oko-
line smije iznositi između –5 ˚C i +50 ˚C
(23 ˚F i 122 ˚F), kod dopuštene relativne
vlažnosti zraka između 20 i 95 %, bez ro-
šenja.

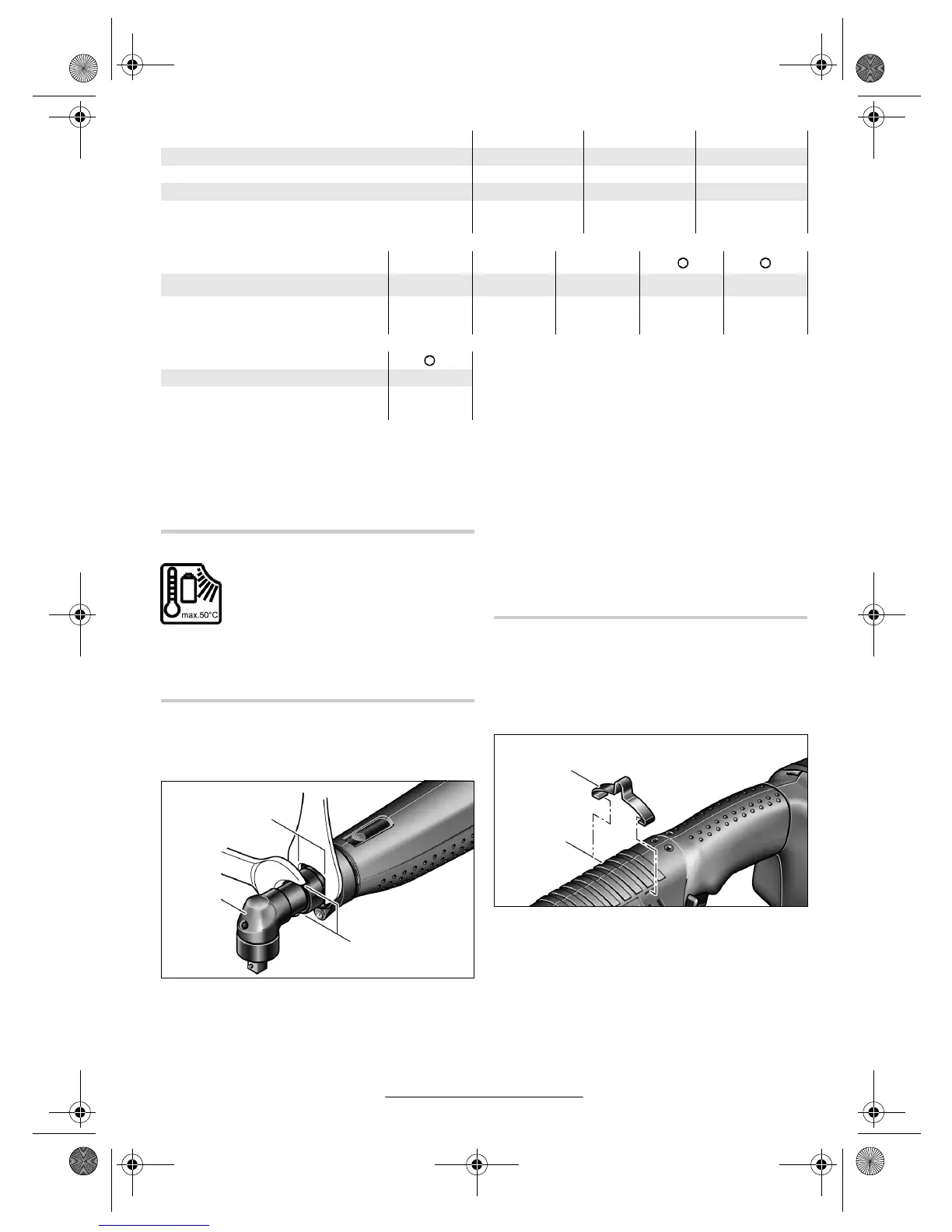

Ugradnja glave vijka
Držite čvrsto uređaj s viljuškastim ključem 6 na površini
za ključ 5 prirubnice kutne glave.
Uređaj nikada ne stezati na plaštu kućišta!
Stavite kutnu glavu odvijača 3 u željeni položaj na
prirubnici i viljuškatim ključem 4 na površinama otvora
ključa 16 stegnite završnu maticu. Kod toga kontra
držite viljuškastim ključem 6 na prirubnici kutne glave.
Naprava za vješanje
Sa stremenom za vješanje 8 uređaj možete pričvrstiti na
napravu za vješanje.
Kao pribor postavite isporučeni stremen za vješanje 8
na uređaj i pustite da preskoči u prorez 14.
Redovito kontrolirajte stanje stremena za vješanje i kuka
u napravi za vješanje.
Adapter napona 9,6 V 12,0 V 14,4 V
Trgovačka oznaka 0 602 490 ... ... 503 ... 504 ... 505
Napon V 9,6 12,0 14,4
Dužina kabela m 5 5 5
Težina prema EPTA-
Procedure 01/2003
kg
lbs
0,15
0,33
0,15
0,33
0,15
0,33
Kutne glave vijaka ■ 1/4" ■ 3/8" ■ 3/8" 1/4" QC 1/4"
Trgovačka oznaka 0 607 ... ... 453 617 ... 453 620 ... 451 618 ... 453 618 ... 453 630
Težina prema EPTA-
Procedure 01/2003
kg
lbs
0,20
0,44
0,20
0,44
0,30
0,66
0,20
0,44
0,20
0,44
Glava vijka QC 1/4"
Trgovačka oznaka 0 607 ... ... 453 631
Težina prema EPTA-
Procedure 01/2003
kg
lbs
0,20
0,44
Tip 0 602 491 647/... 650/... 651/... 652/... 656/
... 669/... 671/... 673/... 675
3
5
16
6
4
Tip 0 602 491 647/... 650/... 651/... 652/... 656/
... 669/... 671/... 673/... 675
8
14
