Hrvatski–133 609 929 A44 • (05.09) T
Namjestiti zakretni moment
Zakretni moment ovisi od opružnog prednaprezanja
isključne spojke. Isključna spojka se aktivira kako u
desnom tako i u lijevom smjeru rotacije, kod dosizanja
namještenog zakretnog momenta.

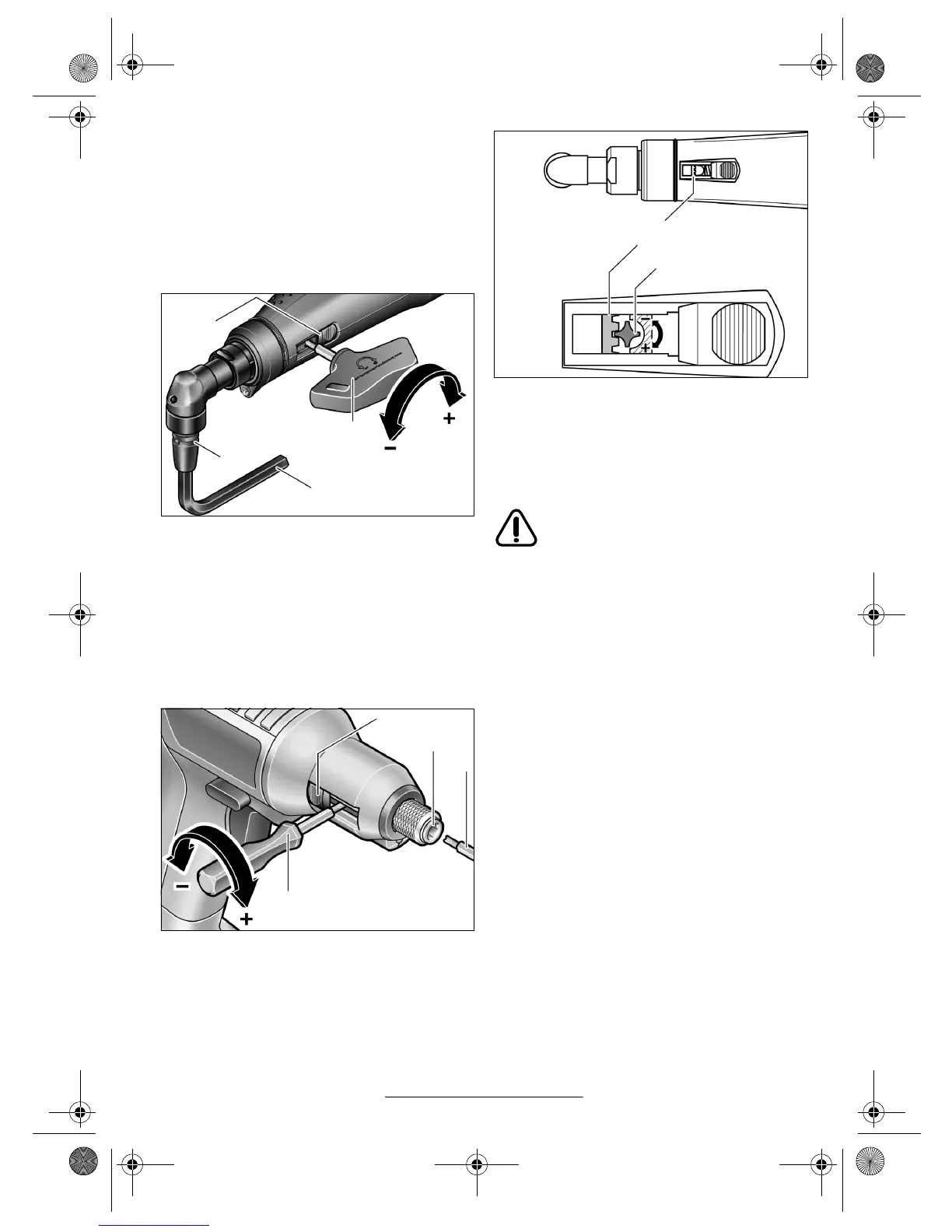

Za namještanje pojedinačnog zakretnog momenta
koristiti samo isporučeni alat za namještanje 27.
Pomaknite do kraja u natrag klizač 7 na uređaju.
Utaknite šesterokutni zatični ključ 28 u radni alat 1 i
okrenite ga polako, sve dok se u otvoru kućišta ne
prepozna malo udubljenje (pločica za podešavanje 29)
u spojci. U ovo udubljenje utaknuti alat za podešavanje
27 i okrenuti.
Za namještanje pojedinačnog zakretnog momenta
koristiti samo isporučeni alat za namještanje 27.
Pomaknite do kraja u natrag klizač 7 na uređaju. Utak-
nuti alat za podešavanje 27 u stezač alata 2 i okrenuti
polako, sve dok se u otvoru kućišta ne prepozna malo
udubljenje (pločica za podešavanje 29) u spojci. U ovo
udubljenje utaknuti alat za podešavanje 27 i okrenuti.
Okretanje u smjeru kazaljke na satu daje veći zakretni
moment. Okrenite suprotno smjeru kazaljke na satu niži
zakretni moment.
Napomena: potrebno namještanje ovisno je od vrste
vijčanog spoja i najbolje se može odrediti praktičnim
pokusom. Probno uvijanje provjeriti s momentnim klju-
čem.
Zakretni moment namjestite samo u na-
vedenom području učinka, jer inače
isključna spojka više neće reagirati.
Označiti namještanje zakretnog momenta
Za označavanje pojedinačno namještenog zakretnog
momenta, prsten za označavanje 19 se može zamijeniti
s prstenom za označavanje druge boje. Pritisnite prsten
za označavanje 19 tankim vrhom odvijača, lopaticom ili
sličnim predmetom.
Uređaj koristite uvijek s prstenom za označavanje, jer
se inače kućište uređaja više neće moći zatvoriti.
Tip 0 602 491 647/... 650/... 651/... 652/... 656/
... 669/... 671/... 673/... 675
Tip 0 602 491 431/... 433/... 435/... 437/... 439/
... 441/... 443/... 445
27
1
7
28
27
7
27
2
Tip 0 602 491 431/... 433/... 435/... 437/... 439/
... 441/... 443/... 445
27
29
