Eesti–93 609 929 A44 • (05.09) T

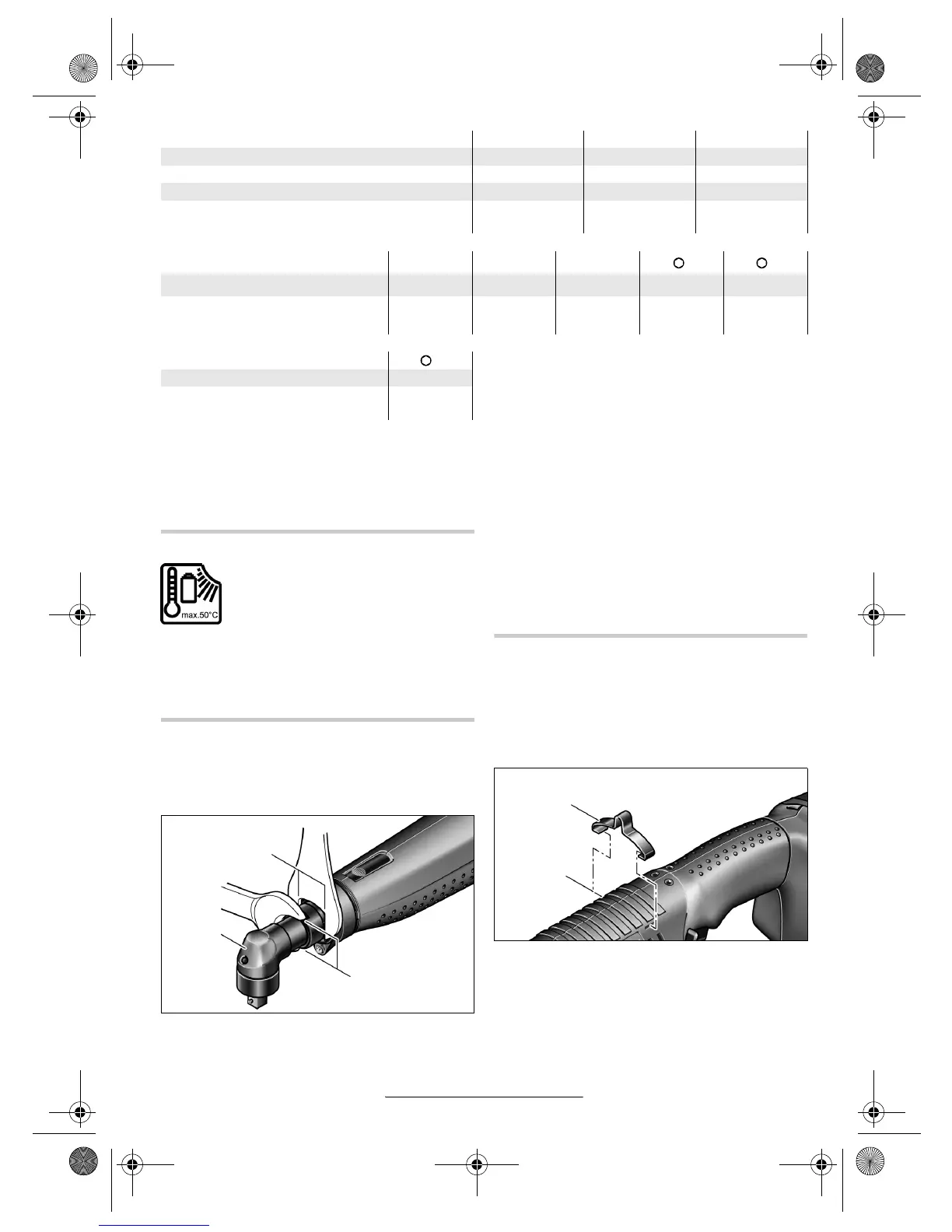

4 MONTAAŽ
Töö ja kasutustingimused
Seade on ette nähtud kasutamiseks
üksnes suletud kohtades. Seadme
veatu töö tagamiseks peaks
ümbritseva keskkonna temperatuur
jääma vahemikku –5 °C kuni +50 °C
(23 °F kuni 122 °F), suhteline õhuniiskus vahe
mikku 20 kuni 95 %, esineda ei tohiks konden
saatniiskust.
Kruvikeerajapea montaaž
Hoidke seadet lehtvõtmega 6 nurkadaptri flanši
võtmealast 5 kinni.
Ärge pingutage/lukustage seadet kunagi kor
puse kestade külge!
Asetage nurkkruvikeerajapea 3 soovitud asendis
seibile ja keerake kübarmutter, hoides seda leht
võtmega 4 võtmepinnast 16 kinni. Seejuures
hoidke lehtvõtmega 6 nurkadaptri flanši juurest
vastu.
Ülesriputusseade
Riputusaasa 8 abil saate seadme kinnitada ülesri
putusseadme külge.
Asetage seadmega lisatarvikuna kaasasolev ripu
tusaas 8 seadme peale ja viige see pilusse 14.
Kontrollige regulaarselt ülesriputusseadme ripu
tusaasa ja konksu seisukorda.
Pingeadapter 9,6 V 12,0 V 14,4 V
Tootenumber 0 602 490 ... ... 503 ... 504 ... 505
Pinge V 9,612,014,4
Toitejuhtme pikkus m 5 5 5
Kaal vastavalt
„EPTAProcedure 01/2003“
kg
lbs
0,15
0,33
0,15
0,33
0,15
0,33
Nurkadaptrid (kruvimispead) ■ 1/4" ■ 3/8" ■ 3/8" 1/4" QC 1/4"
Tootenumber 0 607 ... ... 453 617 ... 453 620 ... 451 618 ... 453 618 ... 453 630
Kaal vastavalt
„EPTAProcedure 01/2003“
kg
lbs
0,20
0,44
0,20
0,44
0,30
0,66
0,20
0,44
0,20
0,44
Kruvikeerajapea QC 1/4"
Tootenumber 0 607 ... ... 453 631
Kaal vastavalt
„EPTAProcedure 01/2003“
kg
lbs
0,20
0,44
Tüüp 0 602 491 647/... 650/... 651/... 652/
... 656/... 669/... 671/... 673/
... 675
3
5
16
6
4
Tüüp 0 602 491 647/... 650/... 651/... 652/
... 656/... 669/... 671/... 673/
... 675
8
14
