Português–9
3 609 929 A44 • (05.09) T
4 MONTAGEM
Área de funcionamento e de
armazenamento
O aparelho é exclusivamente apropriado
para o funcionamento em locais fecha-
dos. Para o funcionamento perfeito do
aparelho é necessária uma temperatura
ambiente admissível entre –5 °C e
+50 °C (23 °F e 122 °F), com uma humidade relativa
do ar admissível entre 20 e 95 % e livre de formação
de orvalho.

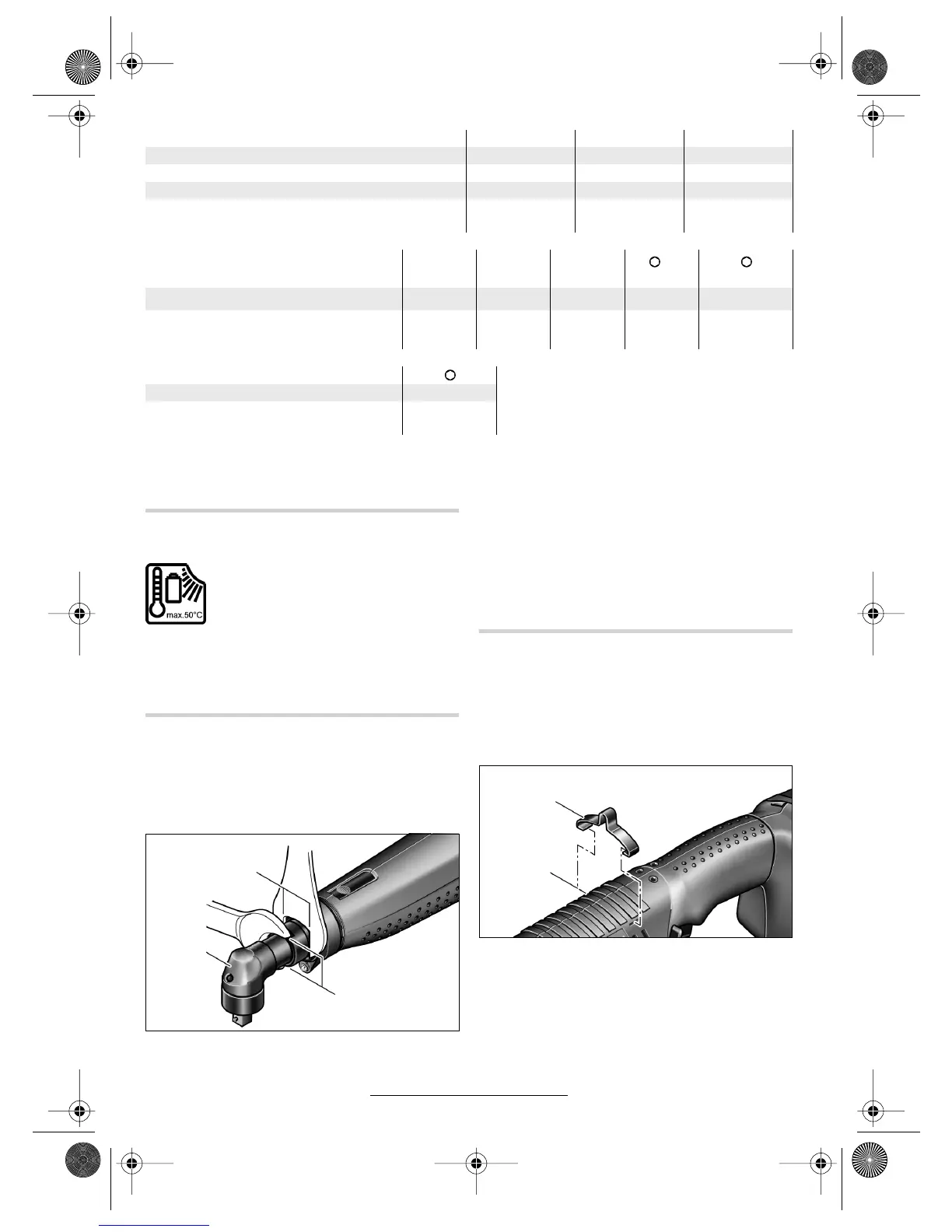

Montagem de um cabeçote de
aparafusamento
Segurar o aparelho com a chave de forqueta 6 pela
superfície de chave 5 da flange da cabeça angular.
Jamais fixar o aparelho pela carcaça!
Colocar a ponta de aparafusamento angular 3 na po-
sição desejada sobre o flange, e apertar a porca de
capa com a chave de forqueta 4 na superfície de
chave 16. É necessário segurar do outro lado, no
flange da ponta de aparafusamento angular, com a
chave de forqueta 6.
Dispositivo para pendurar
Com o arco para pendurar 8 é possível fixar o apare-
lho a um dispositivo para pendurar.
Encaixar o arco para pendurar 8, adquirível como
acessório, no aparelho e permitir que engate nas fen-
das 14.
Controlar regularmente o estado do arco para pen-
durar e o gancho no dispositivo para pendurar.
Adaptador de tensão 9,6 V 12,0 V 14,4 V
Número do produto 0 602 490 ... ... 503 ... 504 ... 505
Tensão V 9,6 12,0 14,4
Comprimento do cabo m 5 5 5
Peso conforme
EPTA-Procedure 01/2003
kg
lbs
0,15
0,33
0,15
0,33
0,15
0,33
Cabeças de aparafusamento
angular
■ 1/4" ■ 3/8" ■ 3/8" 1/4" QC 1/4"
Número do produto 0 607 ... ... 453 617 ... 453 620 ... 451 618 ... 453 618 ... 453 630
Peso conforme
EPTA-Procedure 01/2003
kg
lbs
0,20
0,44
0,20
0,44
0,30
0,66
0,20
0,44
0,20
0,44
Cabeçote de aparafusamento QC 1/4"
Número do produto 0 607 ... ... 453 631
Peso conforme
EPTA-Procedure 01/2003
kg
lbs
0,20
0,44
Tipo 0 602 491 647/... 650/... 651/... 652/
... 656/... 669/... 671/... 673/
... 675
3
5
16
6
4
Tipo 0 602 491 647/... 650/... 651/... 652/
... 656/... 669/... 671/... 673/
... 675
8
14
