Italiano–9
3 609 929 A44 • (05.09) T
4 MONTAGGIO
Condizioni operative e di deposito
La macchina è prevista esclusivamente
per l’esercizio in luoghi operativi chiusi.
Per avere condizioni ideali di utilizzo della
macchina si richiede una temperatura di
lavoro ammessa tra –5 °C e +50 °C
(23 °F e 122 °F) con un’umidità dell’aria relativa am-
messa tra il 20 ed il 95 % ed esente da rugiada.

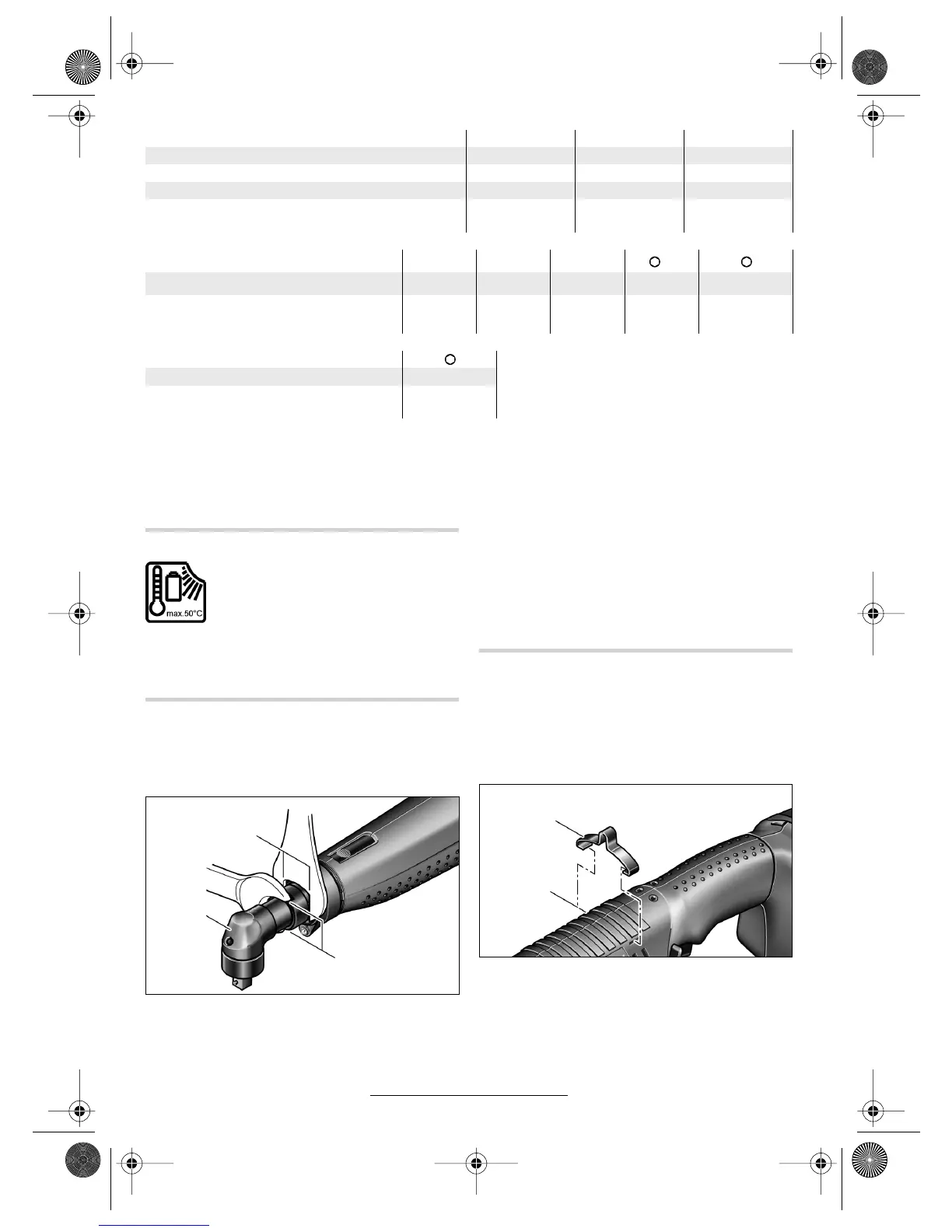

Montaggio di una testa avvitatrice
Bloccare la macchina applicando la chiave fissa 6
sulla superficie chiave 5 della flangia della testa ango-
lare.
Non bloccare mai la macchina facendo presa
sul rivestimento portante!
Applicare sulla flangia la testa vite angolare 3 nella
posizione richiesta ed avvitare forte il dado a risvolto
utilizzando la chiave a forcella 4 applicandola sulla
superficie chiave 16. Così facendo, fare pressione
contraria con la chiave a forcella 6 alla flangia della te-
sta angolare.
Dispositivo di sospensione
Tramite la staffa di sospensione 8 è possibile fissare
la macchina ad uno dei dispositivi di sospensione.
Applicare sulla macchina la staffa di sospensione 8,
accessorio fornito a corredo, e lasciarla innestare in
posizione nell’intaglio 14.
Controllare ad intervalli regolari lo stato della staffa di
sospensione e dei ganci nel dispositivo di sospensio-
ne.
Tensione in uscita 9,6 V 12,0 V 14,4 V
Codice prodotto 0 602 490 ... ... 503 ... 504 ... 505
Tensione V 9,6 12,0 14,4
Lunghezza del cavo m 5 5 5
Peso in funzione della
EPTA-Procedure 01/2003
kg
lbs
0,15
0,33
0,15
0,33
0,15
0,33
Testa vite angolare ■ 1/4" ■ 3/8" ■ 3/8" 1/4" QC 1/4"
Codice prodotto 0 607 ... ... 453 617 ... 453 620 ... 451 618 ... 453 618 ... 453 630
Peso in funzione della
EPTA-Procedure 01/2003
kg
lbs
0,20
0,44
0,20
0,44
0,30
0,66
0,20
0,44
0,20
0,44
Testa avvitatrice QC 1/4"
Codice prodotto 0 607 ... ... 453 631
Peso in funzione della
EPTA-Procedure 01/2003
kg
lbs
0,20
0,44
Tipo 0 602 491 647/... 650/... 651/... 652/
... 656/... 669/... 671/... 673/
... 675
3
5
16
6
4
Tipo 0 602 491 647/... 650/... 651/... 652/
... 656/... 669/... 671/... 673/
... 675
8
14
