1 689 979 086 2018-06-08| Robert Bosch GmbH
Entretien | EFEP 60H / EFEP 67D | 27
fr
5. Entretien
5.1 Maintenance
Remplacer régulièrement la cartouche filtrante du ré-
servoir d’huile. Après l’adjonction d’huile neuve, action-
ner le levier pour rincer l’intérieur du EFEP 60H/67D.
Pour ce faire, injecter l’huile dans le dispositif d’aspira-
tion sans ensemble injecteur/porte-injecteur.
1
2
458759-3

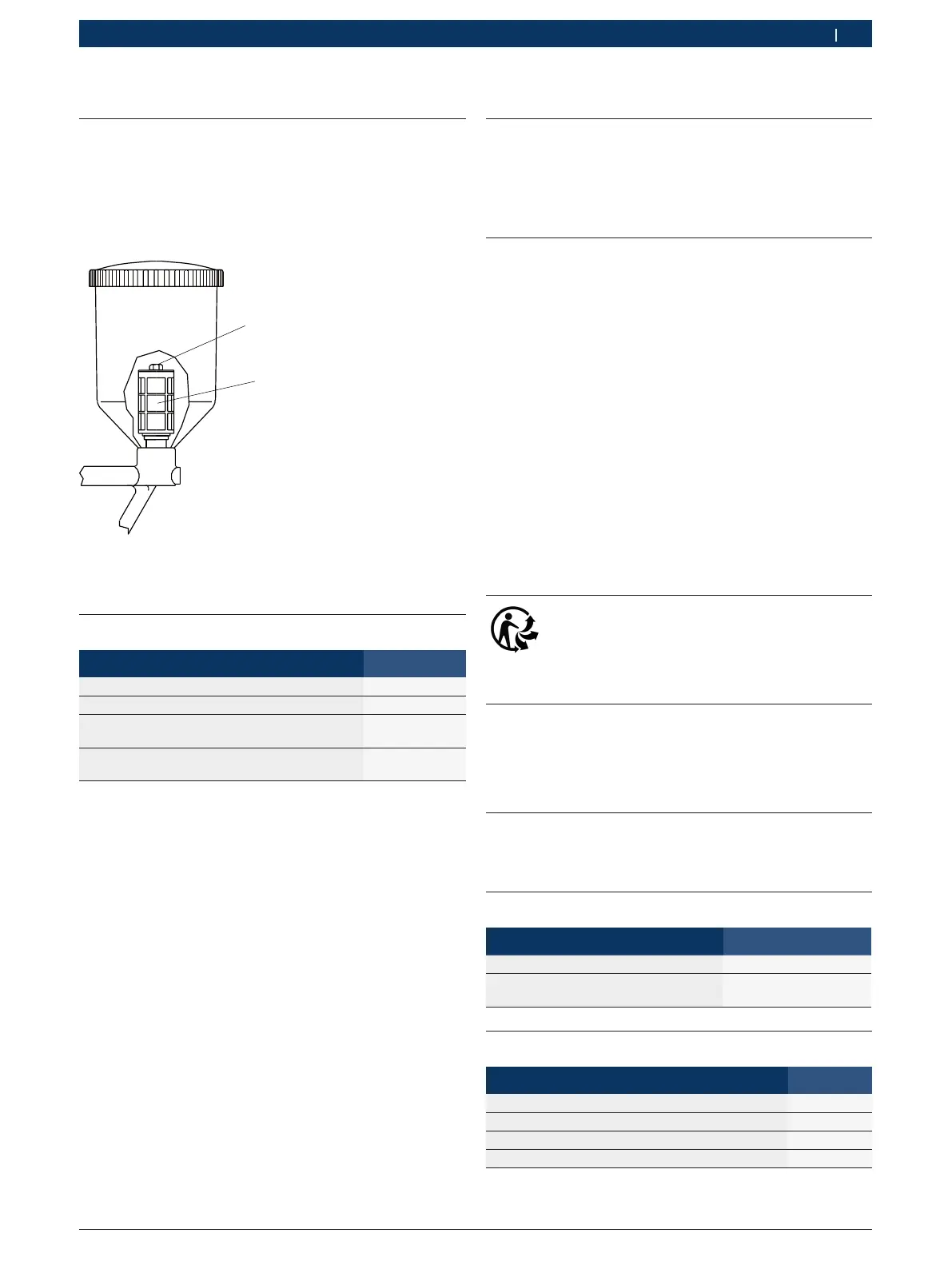

Fig. 3: remplacement de la cartouche filtrante
1 Vis à tête hexagonale
2 Cartouche filtrante
5.2 Pièces de rechange et d’usure
Désignation Référence
Réservoir d’huile (plastique) 1 685 400 014
Cartouche filtrante
<)
1 687 431 011
Soupape d’arrêt avec queue de soupape pour
EFEP 60H
1 687 415 047
Soupape d’arrêt avec queue de soupape pour
EFEP 67D
1 687 415 048
<)
pièces d’usure
6. Mise hors service
6.1 Déplacement
¶ En cas de cession du EFEP 60H / EFEP 67D, joindre
l’intégralité de la documentation fournie.
¶ Ne transporter le EFEP 60H / EFEP 67D que dans
son emballage d'origine ou un emballage équivalent.
6.2 Elimination et mise au rebut
6.2.1 EFEP 60H / EFEP 67D et accessoires
¶ Désassembler le EFEP 60H / EFEP 67D , trier les
matériaux et les éliminer en application de la régle-
mentation en vigueur.
EFEP 60H / EFEP 67D, les accessoires et les
emballages doivent être intégrée dans un
cycle de récupération écologique.
¶ Ne jetez pas EFEP 60H / EFEP 67D dans les
ordures ménagères.
6.2.2 Substances dangereuses pourleseauxxxx
! Les huiles et graisses ainsi que les déchets huileux
et graisseux (par ex. filtre) sont des substances
dangereuses pour les eaux !
1. Ne pas déverser de telles substances dans les cana-
lisations.
2. Eliminer les substances dangereuses pour les eaux
en application de la réglementation en vigueur.
7. Caractéristiques techniques
7.1 Manomètre
La classe de qualité et le diamètre sont indiqués dans
l’aperçu à l’avant-dernière page.
7.2 Réservoir d’huile d’essai
Désignation Valeur
Capacité du réservoir d’huile d’essai 600 ml
Filtre du réservoir d’huile d’essai
d’une finesse conforme à ISO 4020-2
330 000 (env. 15 µ)
7.3 Couples de serrage
Désignation Valeur
Conduite de pression d’essai EFEP 60H/67D 15 +10 Nm
Conduite de pression d’essai sur le porte-injecteur 15 +10 Nm
Raccord de réduction sur le porte-injecteur 15 +10 Nm
Adaptateur de raccordement sur le porte-injecteur 15 +10 Nm
