2.4.2 EFEP 67D
Prüfung von Düsen der Größe T, U, V, W
Manometerbereich 0 ... 60MPa (0 ... 600bar)
7
1
2
3
4
6
5
100
200
300
400
500
600
100
200
300
400
500
458759/23P

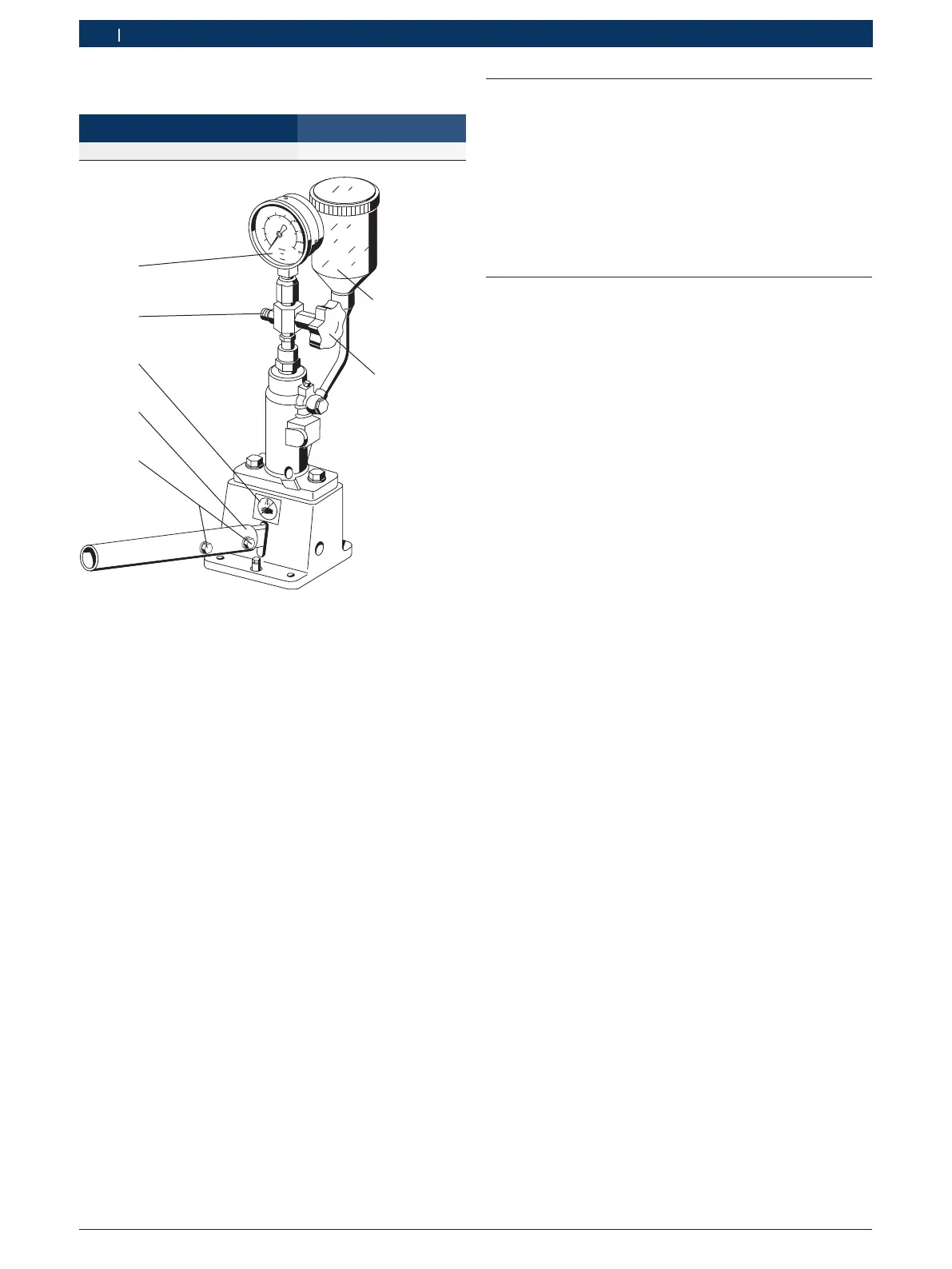

Abb. 2: EFEP 67D
1 Ölbehälter mit Filter
2 Absperrventil mit Ventilspindel
3 Befestigungsschrauben Handbetätigungshebel
4 Handbetätigungshebel
5 Warnhinweis "Nicht in den Prüfstrahl greifen"
6 Druckausgang (Anschluss Prüfdruckleitung)
7 Manometer
*)
*)
Güteklasse siehe Übersicht auf der vorletzten Seite.
2.4.3 Manometer abschalten
¶ Griff des Absperrventils (Abb. 1 und 2, Pos. 4) ganz
nach rechts drehen.
2.5 Erstinbetriebnahme
1. Handbetätigungshebel montieren.
2. Manometer montieren (nur 0 684 200 700).
3. Ölbehälter mindestens zur Hälfte mit Prüföl nach
ISO 4113 befüllen.
4. Ölbehälter leicht losdrehen.
5. Handbetätigungshebel betätigen, bis das Öl blasen-
frei aus dem Druckausgang austritt.
6. Ölbehälter wieder von Hand festdrehen.
2.6 Außerbetriebnahme
! Öle sind wassergefährdende Flüssigkeiten und müs-
sen gemäß Abfallgesetz entsorgt werden.
i ISO Prüföl ist eine Ölsorte der Altöl-Kategorie 1, die-
se enthält aufarbeitbare, dünnflüssige, mineralische
Motor- und Getriebeöle. In der Altöl-Kategorie1 dür-
fen keine Anteile artfremder Stoffe wie z.B. Altöle
einer anderen Kategorie oder Benzin enthalten sein.
Die Entsorgung der oben angeführten Altöle erfolgt
kostenpflichtig über die gewerblichen Altölentsorger.
Hierzu muss die zugehörige Abfallschlüsselnummer
"54112" angegeben werden, um eine sachgerechte Ent-
sorgung zu gewährleisten.
