Opis urządzenia | KTS 560 / 590 (KTS 5a Series) | 129 |
pl
3.4 Tester systemu
3.4.1 Lista diagnostyczna/przewód pomiarowy
459963-03_Ht
1
2
3

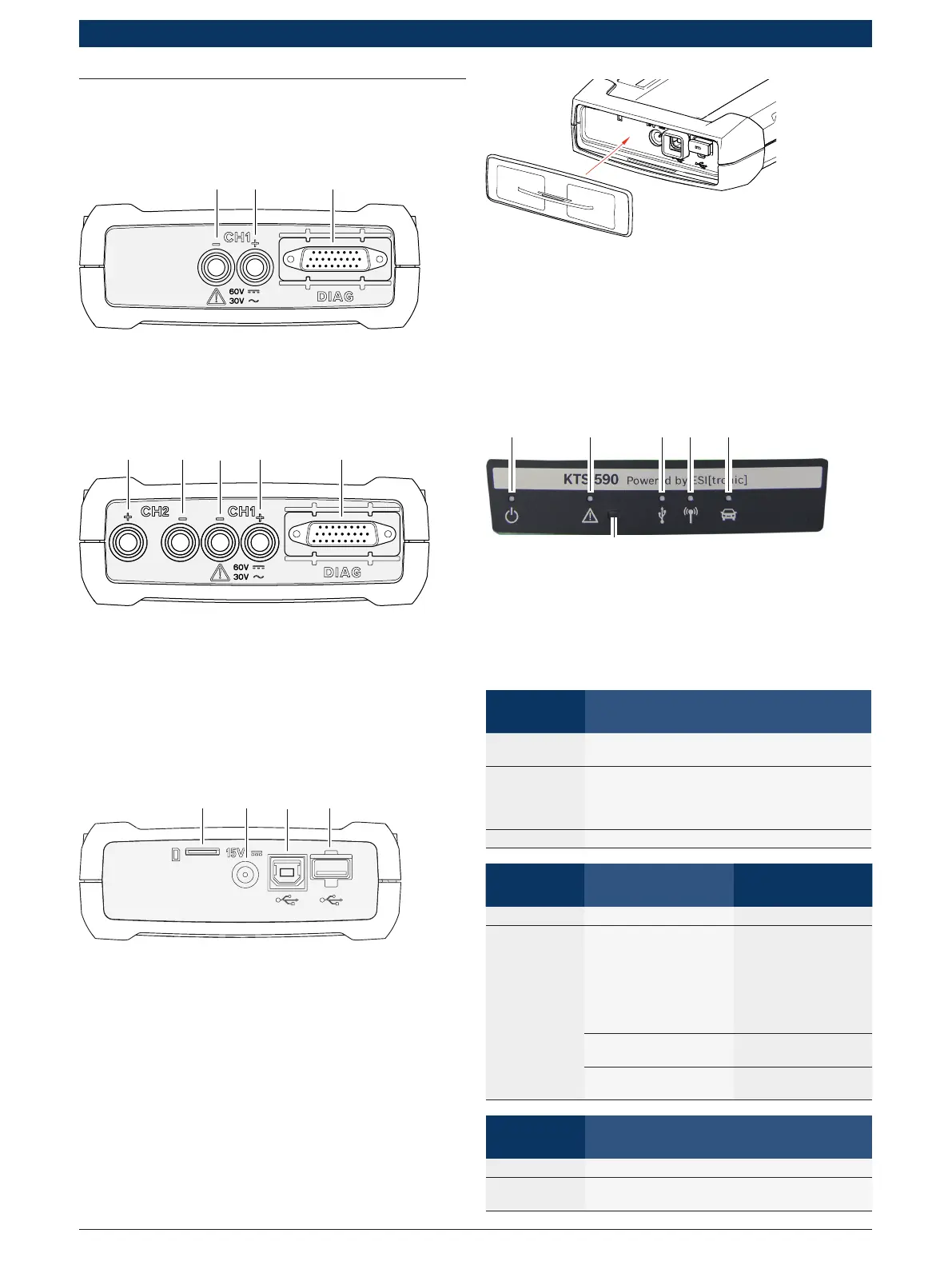

Rys. 1: Listwa diagnostyczna/listwa pomiarowa KTS 560
1 Wejście pomiarowe CH1(–), niebieskie
2 Wejście pomiarowe CH1(+), żółte
3 Gniazdo przewodu przyłączeniowego OBD (DIAG)
459963-05_Ht
1
2
3
4
5
Rys. 2: Listwa diagnostyczna/listwa pomiarowa KTS 590
1 Wejście pomiarowe CH2(+), czerwone
2 Wejście pomiarowe CH2(–), czarne
3 Wejście pomiarowe CH1(–), niebieskie
4 Wejście pomiarowe CH1(+), żółte
5 Gniazdo przewodu przyłączeniowego OBD (DIAG)
3.4.2 Panel gniazd
459963-06_Ht
1
2
3
4
Rys. 3: Panel gniazd
1 Gniazdo kart pamięci (bez funkcji)
2 Gniazdo zasilania
3 Port USB
4 Adapter Bluetooth USB (podłączony fabrycznie)
Rys. 4: Panel gniazd zkapturkiem ochronnym
i Kapturek ochronny należący do zakresu dostawy
chroni panel gniazd przed uszkodzeniami mechanicz-
nymi, zanieczyszczeniami lub wodą.
3.4.3 Wskaźnik stanu diod LED
459963-09_Ko
Rys. 5: Wskazanie stanu LED
1 DIODA LED WŁ./WYŁ.
2 DIODA LED ZAKŁÓCENIE
3 DIODA LED USB
4 DIODA LED BLUETOOTH
5 DIODA LED DIAGNOSTYKI
6 Przycisk "Recovery Mode"
DIODA LED
WŁ./WYŁ.
Funkcja
Świeci kolo-
rem zielonym
Urządzenie KTS 560 / 590 jest gotowe do pra-
cy.
Miga kolorem
zielonym
KTS 560 / 590 jest podłączony tylko poprzez
przewód łączący USB (brak zasilania przez
zasilacz lub przewód przyłączeniowy OBD).
KTS 560 / 590 jest niegotowy do pracy.
Nie świeci Brak zasilania.
DIODA LED
ZAKŁÓCENIE
Funkcja Czynność
Nie świeci Brak zakłócenia Brak.
Świeci kolo-
rem czerwo-
nym
Usterka sprzętu/opro-
gramowania sprzęto-
wego
Odłączyć iponownie
podłączyć przewód
łączący USB oraz za-
silanie.
Wykonać aktualiza-
cję oprogramowania
sprzętowego.
Zasilanie napięciem
> 36 V
Sprawdzić zasilanie
napięciem.
Aktywowano "Recove-
ry Mode"
Wykonać Recovery.
DIODA LED
USB
Funkcja
Nie świeci Brak wymiany danych za pośrednictwem USB.
Miga kolorem
zielonym
Wymiana danych za pośrednictwem USB.
