3.4 Tester di sistema
3.4.1 Pannello porte di diagnosi/misurazione
459963-03_Ht
1
2
3

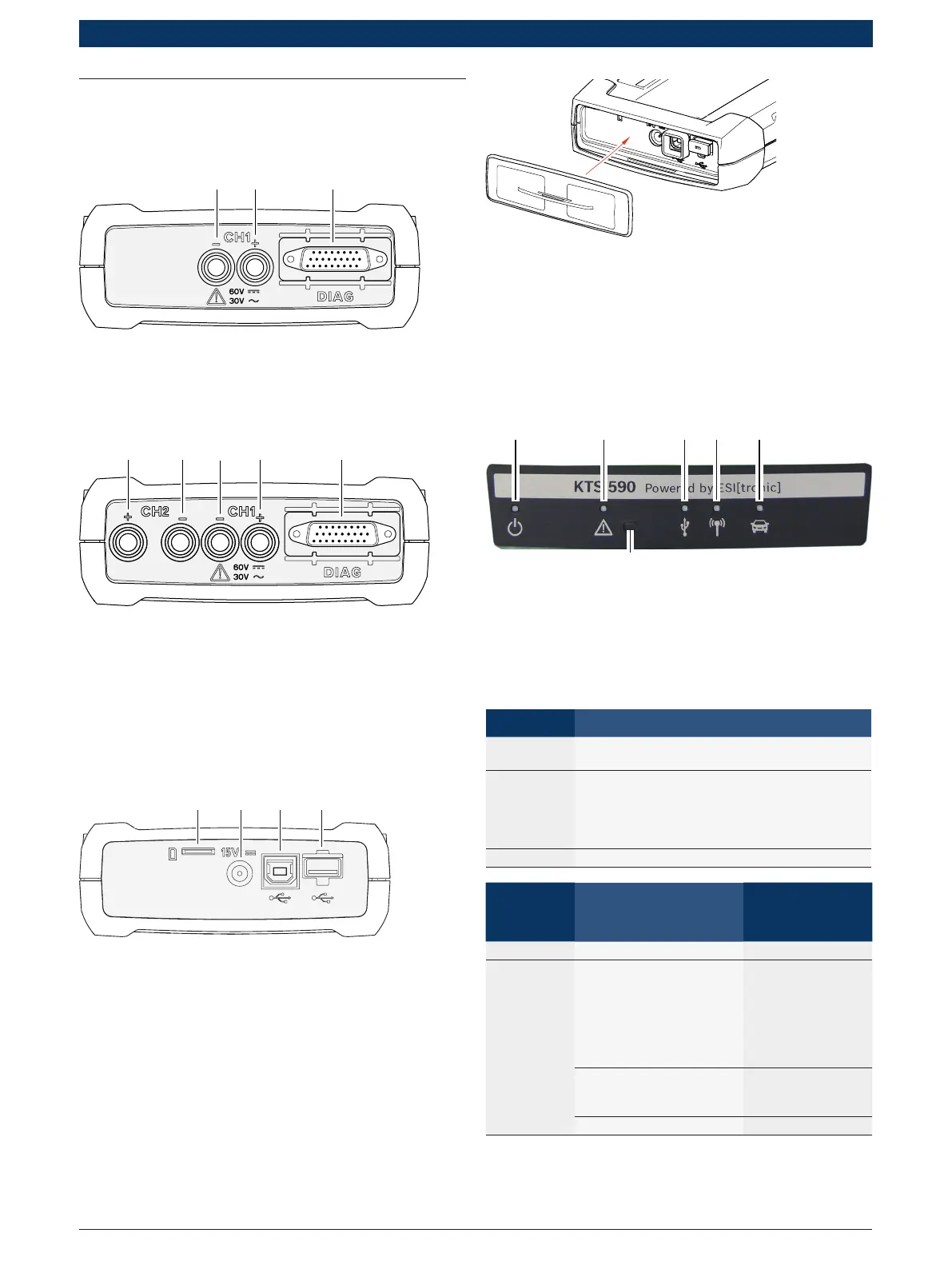

Fig. 1: Pannello porte di diagnosi/misurazione KTS 560
1 Ingresso di misurazione CH1 (-), blu
2 Ingresso di misurazione CH1(+), giallo
3 Attacco cavo di collegamento OBD (DIAG)
459963-05_Ht
1
2
3
4
5
Fig. 2: Pannello porte di diagnosi/misurazione KTS 590
1 Ingresso di misurazione CH2 (+), rosso
2 Ingresso di misurazione CH2(-), nero
3 Ingresso di misurazione CH1(-), blu
4 Ingresso di misurazione CH1(+), giallo
5 Attacco cavo di collegamento OBD (DIAG)
3.4.2 Pannello di collegamento
459963-06_Ht
1
2
3
4
Fig. 3: Pannello di collegamento
1 Alloggiamento scheda di memoria (senza funzione)
2 Presa di collegamento alimentatore
3 Porta USB
4 Adattatore USB Bluetooth (inserito di fabbrica)
Fig. 4: Pannello di collegamento con cappuccio di protezione
i Il cappuccio di protezione contenuto nel volume di
fornitura consente di proteggere il pannello di colle-
gamento da danni meccanici, sporcizia o acqua.
3.4.3 Indicatore di stato dei LED
459963-09_Ko
Fig. 5: Indicatore di stato LED
1 LED ON/OFF
2 LED DISFUNZIONE
3 LED USB
4 LED BLUETOOTH
5 LED DIAGNOSI
6 Tasto "Recovery Mode"
LED ON/OFF Funzione
Luce verde
fissa
KTS 560 / 590 pronto al funzionamento.
Luce verde
lampeggiante
KTS 560 / 590 è collegato solamente tramite il
cavo di collegamento USB (alimentazione di ten-
sione tramite alimentatore o cavo di collega-
mento OBD non presente). KTS 560 / 590 non è
pronto al funzionamento.
Off Alimentazione di tensione assente.
LED
DISFUNZIO-
NE
Function Misura
Off Nessuna disfunzione Nessuna.
Luce rossa
fissa
Anomalia hardware/fir-
mware
Scollegare e ricolle-
gare il cavo di col-
legamento USB e
l'alimentazione di
tensione.
Eseguire l'aggiorna-
mento firmware.
Alimentazione di tensione
> 36 V
Controllare l‘ali-
mentazione di ten-
sione.
"Recovery Mode" attivata Eseguire Recovery.
