СВЕТОДИОД
BLUETOOTH
Функция
ВЫКЛ Отсутствует обмен данными по Bluetooth.
Мигает зеле-
ным светом
Обмен данными по Bluetooth.
СВЕТОДИОД
ДИАГНО-
СТИКИ
Функция
ВЫКЛ Обмен данными с блоком управления не вы-
полняется.
Горит зеле-
ным светом
Обмен данными с блоком управления.
Кнопка "Recovery Mode" (режим восстановления)
i Кнопка "Recovery Mode" используется только для
того, чтобы при возникновении неисправностей
выполнить обновление микропрограммного обе-
спечения KTS 560 / 590.
После нажатия кнопки "Recovery Mode" более 3се-
кунд светодиод НЕИСПРАВНОСТИ горит красным и
через DDC (Diagnostic Device Configuration) можно
выполнить обновление встроенного программного
обеспечения. После обновления встроенного про-
граммного обеспечения светодиод НЕИСПРАВНОСТЬ
должен перестать гореть.
Если после нажатия кнопки Recovery Mode обновле-
ния встроенного программного обеспечения не про-
изошло, необходимо отключить подачу электропита-
ния и извлечь соединительный провод USB. После
того как электропитание будет вновь подключено,
светодиод НЕИСПРАВНОСТЬ не должен гореть.
3.5 Специальные принадлежности
Информацию о специальных принадлежностях, напри-
мер о специальных соединительных проводах для кон-
кретных моделей автомобилей, других измерительных
проводах и соединительных кабелях, можно получить
у специализированного представителя Bosch.
3.6 Управление
KTS 560 / 590 можно подключить по беспроводной
связи (Bluetooth) или через USB-интерфейс с ком-
пьютером/ноутбуком. Для установления беспрово-
дной связи USB-адаптер Bluetooth необходимо вста-
вить в компьютер PC/ноутбук.
i Беспроводную связь между KTS 560 / 590 и
компьютером/ноутбуком можно установить толь-
ко при помощи входящего в комплект поставки
USB-адаптера Bluetooth.
i Для DCU100/130/220 с встроенным аппаратным
обеспечением Bluetooth входящий в комплект
адаптер USB Bluetooth не требуется.

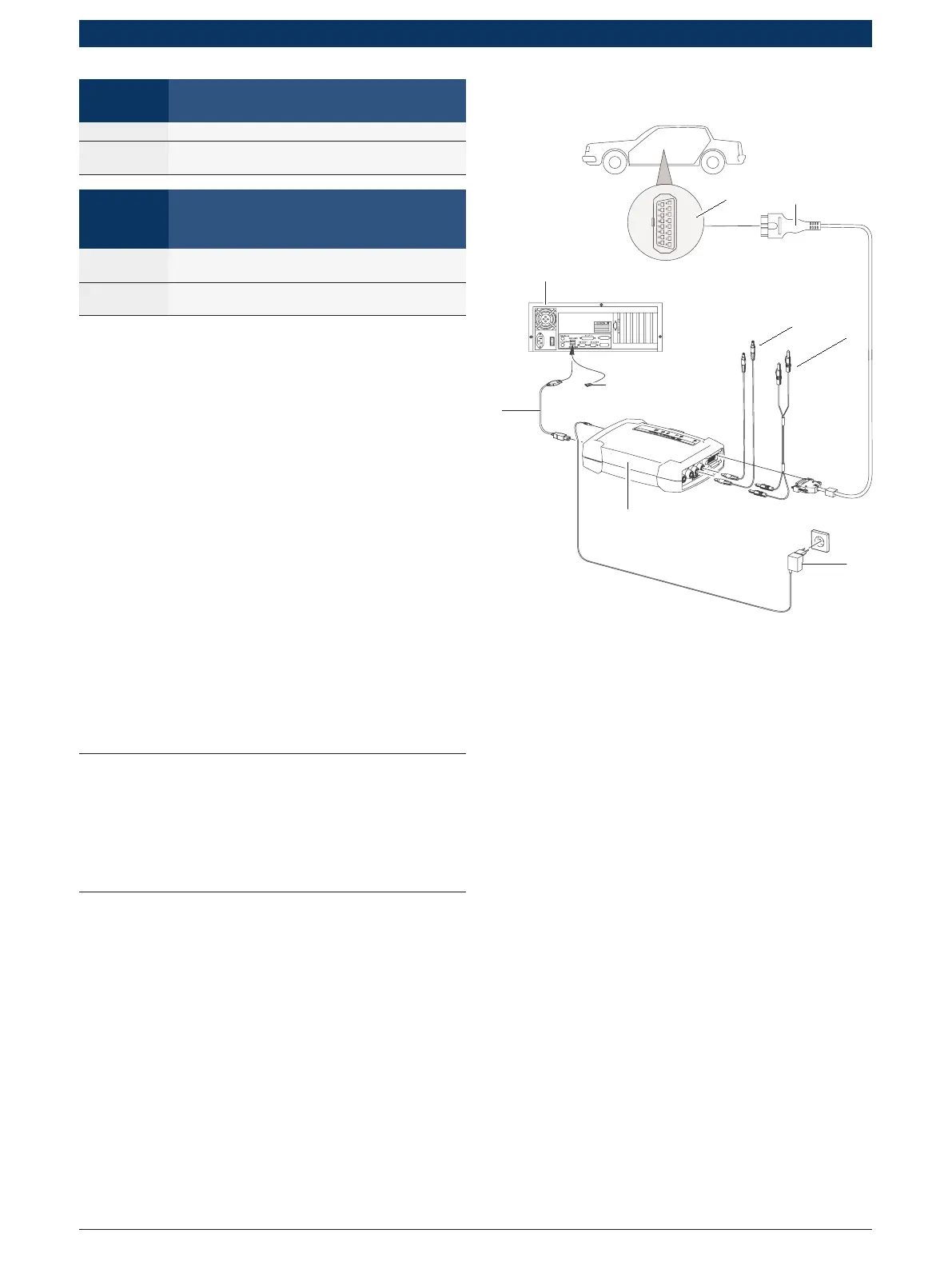

3.6.1 Схема соединений
459963-21_Ko
1
2
3
4
5
6
7
8
9
Рис. 6: Схема соединений на примере KTS 590
1 Интерфейс OBD в автомобиле
2 Соединительный провод OBD
3 Измерительные провода
4 Измерительные провода (KTS 590)
5 Блок питания
6 KTS 590
7 Соединительный USB-провод
8 USB-адаптер Bluetooth для USB 3.0
9 Компьютер (ноутбук)
3.6.2 Указания по диагностике блоков управления
KTS 560 / 590 питается через блок питания или через
интерфейс OBD транспортного средства.
! На этапах, требующих запуска двигателя, заряд
аккумуляторной батареи может снизиться настоль-
ко, что питание от бортовой сети автомобиля будет
невозможно. В таких случаях может потребовать-
ся подключить KTS 560 / 590 к блоку питания.
i В некоторых автомобилях электропитание через
интерфейс OBD может осуществляться только при
включенном зажигании.
