Robert Bosch GmbH
522 | MTS 6531 | Produktbeskrivningsv

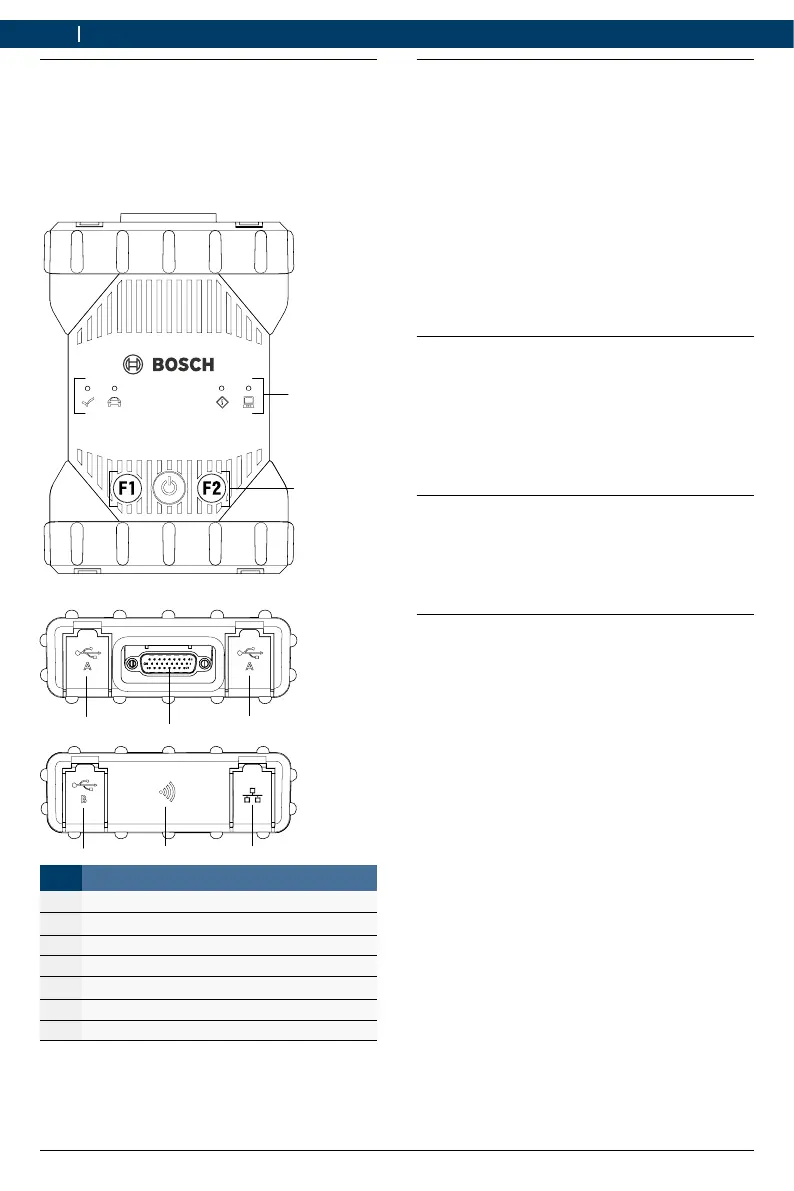

4.3 MTS 6531 Anslutningar
och manöverpaneler
På MTS 6531 finns det olika nycklar och
standardiserade anslutningar som tjänar till att
styra enheten och ansluta till fordonets elektris
-
ka system och verkstadsnätverket. Dessa anslut-
ningar och knappar visas i följande bilder.
DIAGNOSI
1
2
4
3
3
6
7
Pos Beskrivning
1 LED-statusindikering
2 Manöverknappar
3 2x USB-A-anslutning
4 Anslutningsdiagnos-anslutningsledning
5 USB-B-anslutning
6 WLAN-adapter
7 Ethernet-anslutning
4.4 Universal Serial Bus (USB)
anslutning
MTS 6531 har en fast USB-konfiguration
som inte kan ändras. Därmed säkerställs att
MTS 6531 alltid kan ansluta till en enda
dator som kör "VCI Manager"-programvaran eller
programvaran så att LAN eller WLAN-inställnin
-
gar som krävs av det lokala nätverket kan köras.
Dessutom är USB-anslutningen nödvändig för
att konfigurera firmware i MTS 6531,
för att ansluta datorn/bärbara datorn med
MTS 6531 och för att uppdatera firm
-
ware.
4.5 Wireless Local Area Network
(WLAN)
Under installationen och konfigurationen av
WLAN-anslutningen (802.11b/g/n) måste
MTS 6531 anslutas via USB till en dator
som kör "VCI Manager"-programvara och paras
med datorn.
4.6 Ethernet
Under installationen och konfigurationen av
Ethernet-anslutningen måste MTS 6531
anslutas via USB till en dator som kör "VCI Man
-
ager"-programvara och paras med datorn.
4.7 Andra egenskaper för
MTS 6531
4.7.1 Dataöverföring
Anslutningen mellan MTS 6531 och
fordonets elektronik sker via den 26-poliga diag
-
nosanslutningsledningen.
