4.4 Installation de la station de charge de niveau 2 Power Max
1. Voir la Figure 4-1. Fixez le support de montage de la station de charge de niveau 2 au mur à l’aide des vis et
orices de support appropriés, comme indiqué dans la Figure 4-1. Vissez les boulons à expansion de 63 mm
(1/4 po) dans les orices de décalage du support dans des murs en béton, comme indiqué et serrez à un couple
de 78 po lb (8,8 Nm). Vissez des vis à bois n° 8 de 5,08 cm (2 po) ou plus via les orices de support en ligne
dans des murs nis soutenus par des montants en bois et serrez à un couple de 26 po lb (3 Nm).
Remarque :
la station de charge de niveau 2 doit être montée à une hauteur sufsante par rapport sol de sorte que le port de
connexion se situe entre 0,6 et 1,2 m (24 à 48 po) du sol, conformément à l’article 625 du NEC.

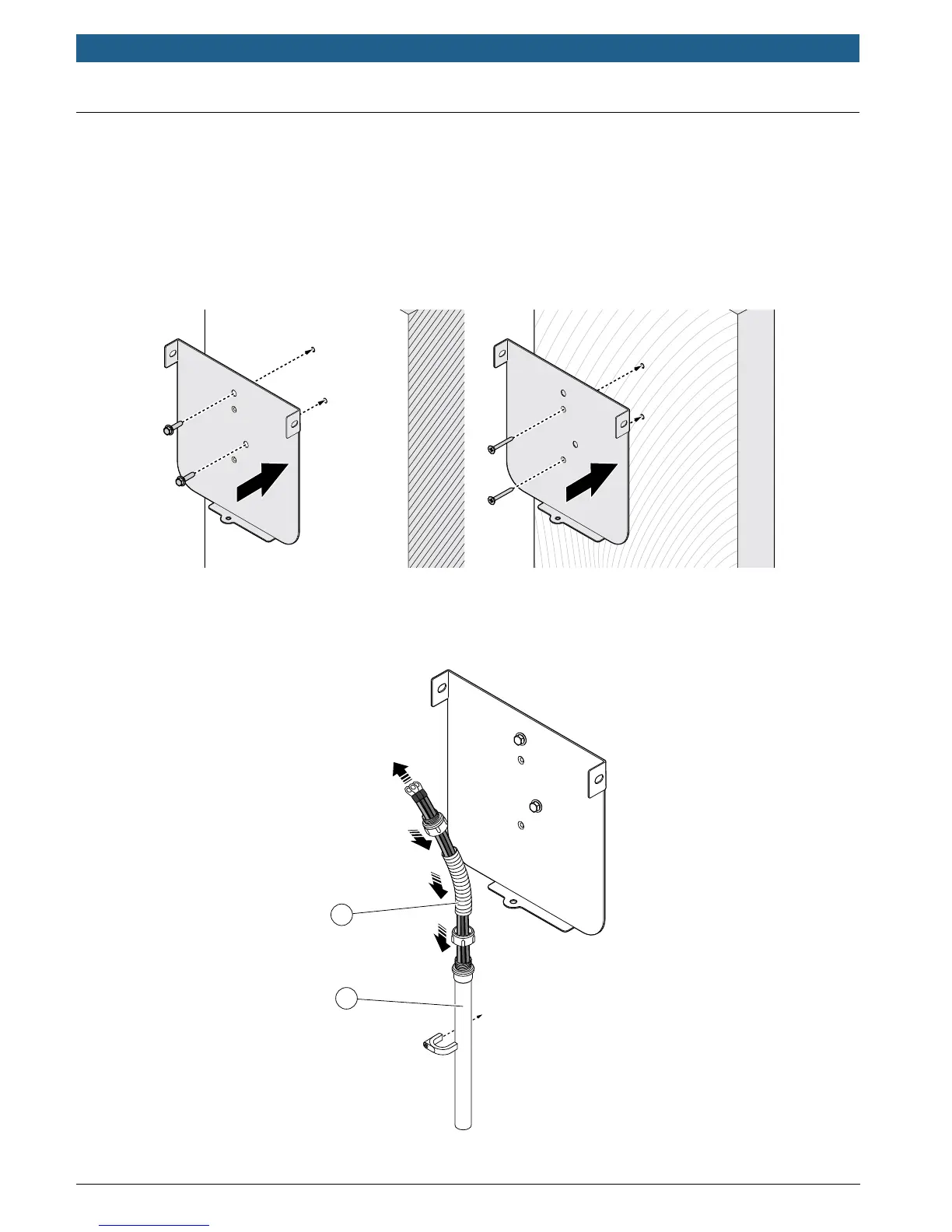

Figure 4-1. Utilisation du support de montage sur mur en béton (à gauche) et mur ni (à droite)
2. Voir la Figure 4-2. Sélectionnez des conduits appropriés conformément à l’ensemble des normes et codes
électriques locaux et nationaux en vigueur. Utilisez un conduit exible lors de la connexion à l’arrière de la
station de charge de niveau 2 pour faciliter la rotation et l’installation sur le support de montage (Figure 4-4).
1
2
1. Conduitexible
2. Conduit rigide
Figure 4-2. Utilisation du conduit
