3. Voir la Figure 4-3. Percez un trou de taille adaptée pour placer le raccord du système de conduit dans le fond du
boîtier en plastique, comme indiqué.
ATTENTION
Percezletrousoigneusementpouréviterdepasseràtraversleboîtieretendommagerles
composants internes
Placezlastationdechargedeniveau2surunesurfacesouplependantleperçagepouréviter
tout dommage.

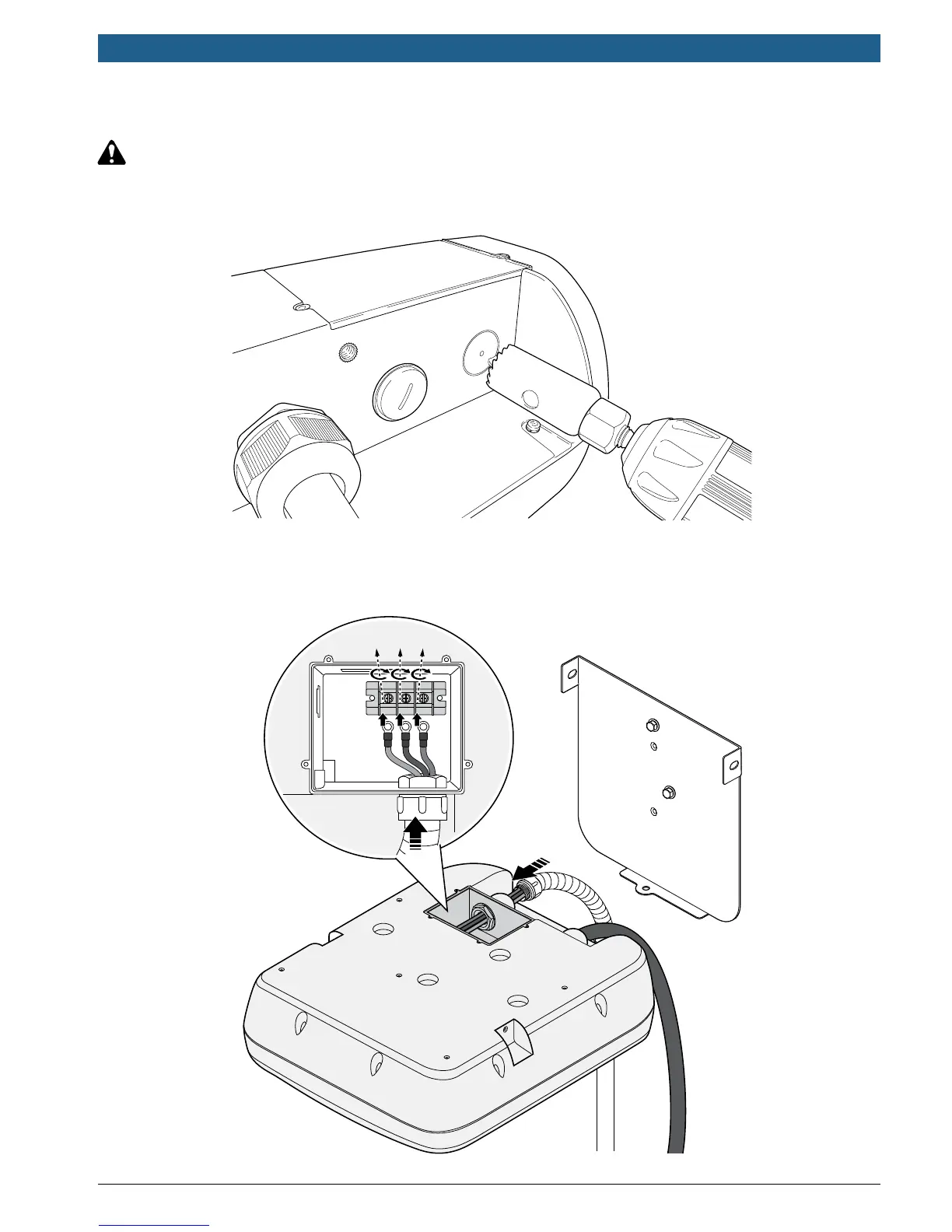

Figure 4-3. Trou de perçage pour conduit
4. Voir la Figure 4-4. Installez des anneaux de borne à chaque extrémité de l et raccordez chacun d’eux au
connecteur du bornier d’entrée correspondant. Utilisez du l de cuivre de la taille appropriée pour utiliser
l’EVSE selon son intensité de sortie nominale. Replacez le couvercle du compartiment et serrez à un couple
de 4,6 po lb (0,5 Nm).
G L2 L1
Figure 4-4. Câblage électrique avec détail du bornier d’entrée
