Bosch Power Max - Page 26

fr
|
26
|
Instructions d’installation et d’emploi
|
Station de charge de niveau 2 Power Max
569217 | REV. D | 09.08.2016

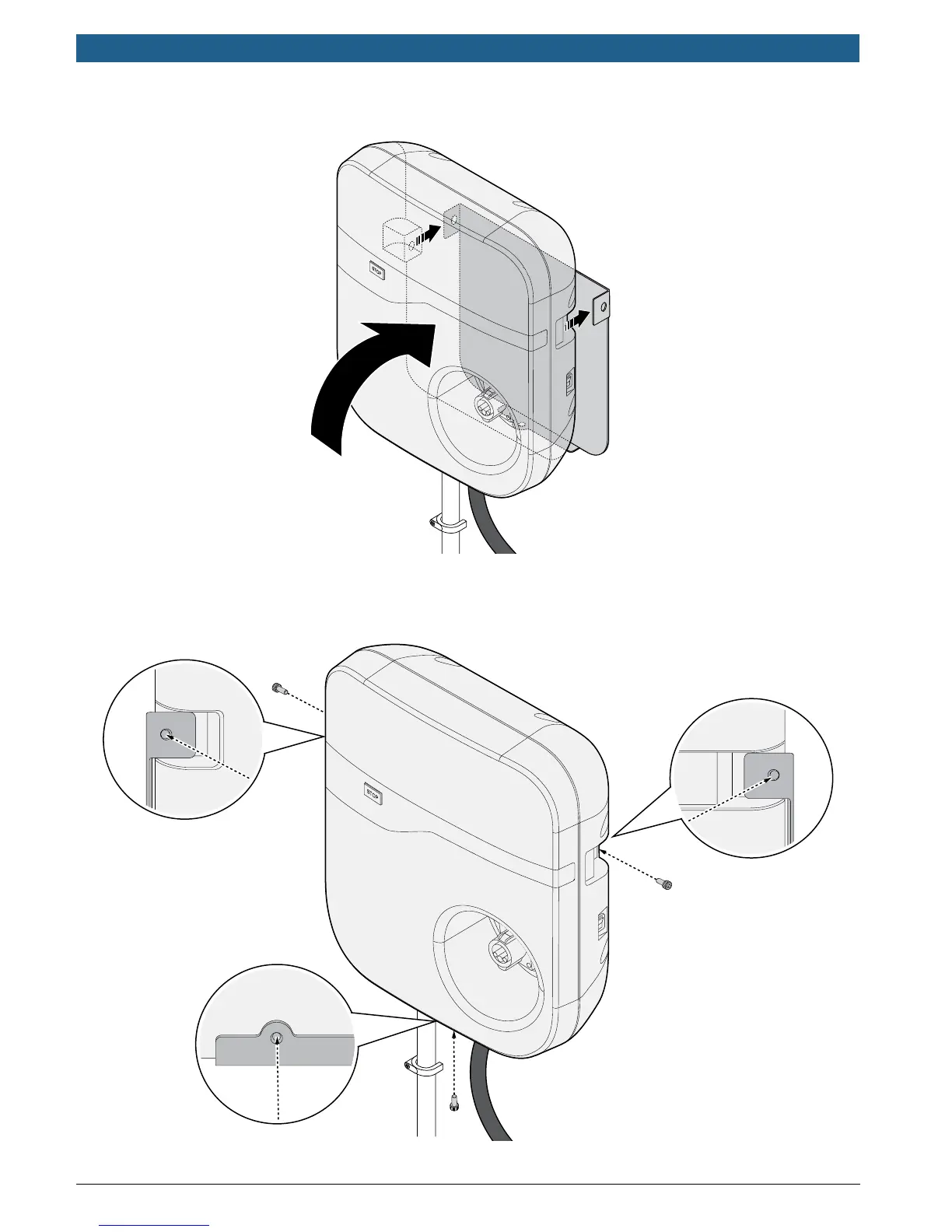

5. Voir la Figure 4-5. Alignez les orices de vis du support de montage avec la station de charge de niveau 2.
Figure 4-5. Alignement de la station de charge sur le support de montage
6. Voir la Figure 4-6. Installez et xez la station de charge sur le support de montage à l’aide des trois (3)
vis fournies.
Figure 4-6. Emplacements des vis d’installation
