Assembly

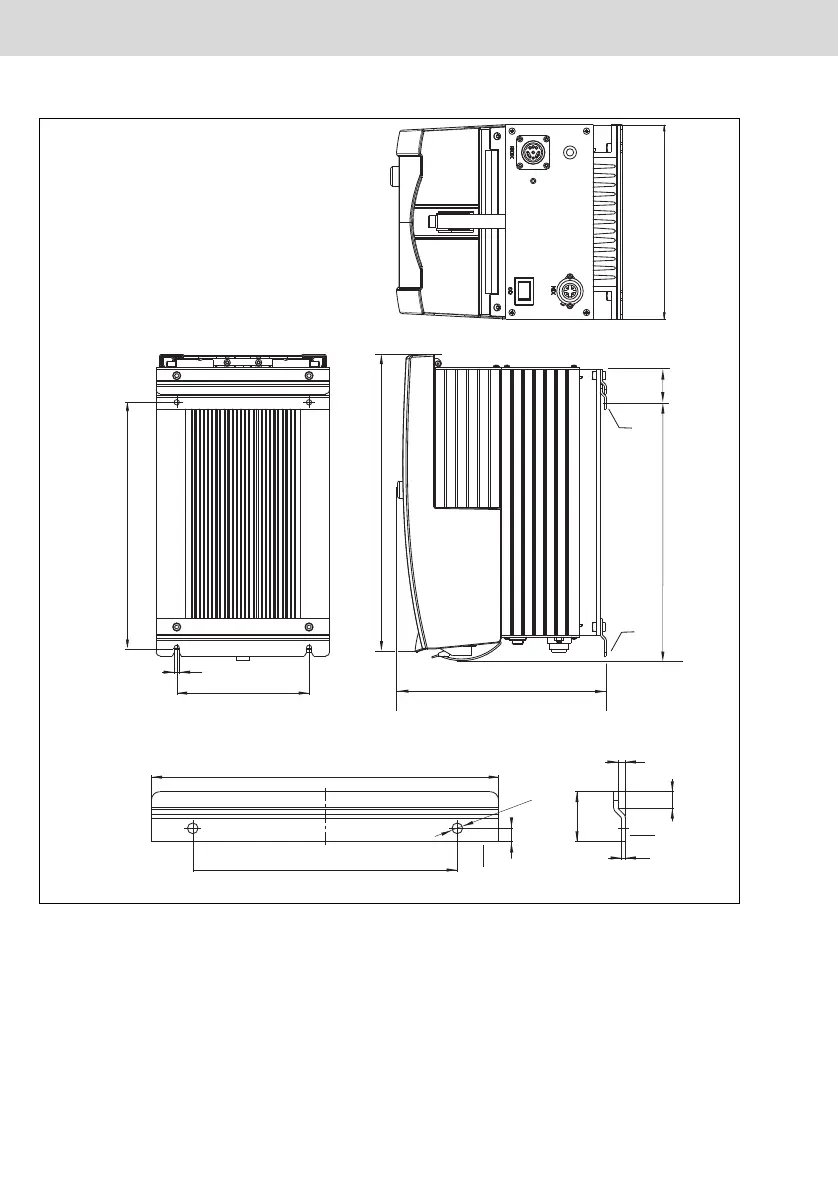

Fig. 26: Wall bracket (dimensions in mm)
1 Wall bracket
2 Lift-out protection
1
42
8
10
30
295
6.4
ø 6.4
4.5
2.5
160
160
210
358
295
210
1
2
2
252,5
