6 720 607 800 (2016/02)
Installatie | 15
Zonneboilersysteem

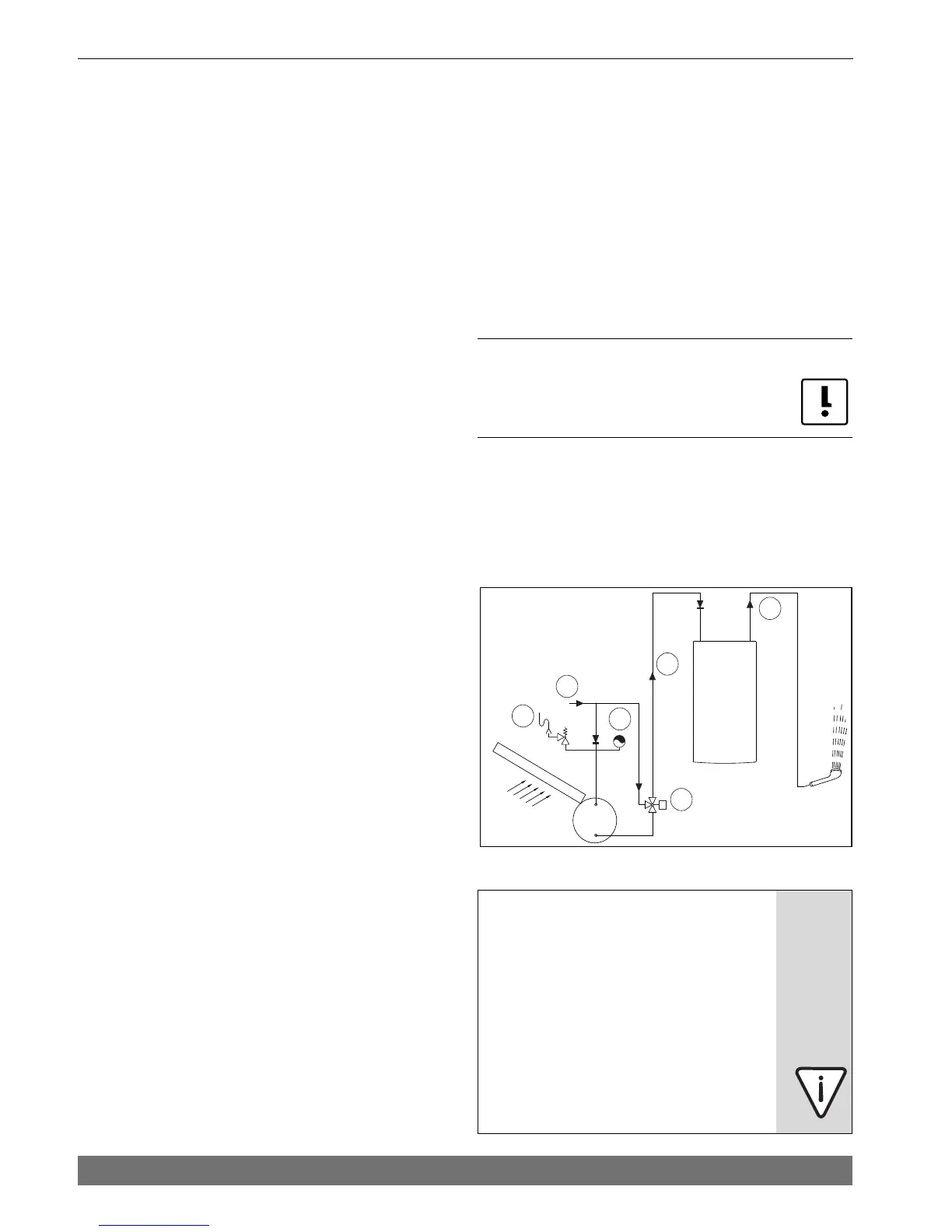

Afb. 12 Zonneboilersysteem
[1] Koud water
[2] Warm water
[3] Thermostatisch mengventiel
[4] Expantievat
[5] Veiligheidseenheid
7.1 Belangrijk
▶ Raadpleeg voor het installeren het gasbedrijf en de gelden-
de wetgeving m.b.t. gastoestellen en ventilatie ter plaatse.
▶ Installeer een gaskraan zo dicht mogelijk bij het toestel.
▶ Na aansluiting op de hoofdgasleiding moet het toestel ge-
test worden op gaslekkage. Om beschadiging door druk-
overschrijding in het gasblok te voorkomen moet dit
worden uitgevoerd terwijl de gasklep gesloten is.
▶ Zorg ervoor dat het geïnstalleerde toestel geschikt is voor
het geleverd type gas.
▶ Zorg ervoor dat het debiet en de druk voor de geïnstalleer-
de regelaar overeenkomen met de aanduiding voor ver-
bruik door het toestel (zie technische gegevens in tabel 5).
7.2 Opstellingsplaats
bepaling opstellingsplaats
▶ Voldoe aan de eisen die specifiek zijn voor elk land.
▶ De geiser mag niet boven een warmtebron geïnstalleerd
worden.
▶ Neem de minimale installatieafmetingen in acht die staan
vermeld in Afb. 13.
▶ Het toestel mag niet geïnstalleerd worden op plaatsen waar
de omgevingstemperatuur onder de 0 °C kan zakken. Wan-
neer er risico op vorst bestaat, moet het toestel afgesloten
en afgetapt worden (Afb. 6).
Luchttoevoer
▶ Het luchttoevoerrooster moet zich in een goed geventileer-
de ruimte bevinden.
▶ Om corrosie te voorkomen is het verboden om producten
als oplosmiddelen, inkt, ontvlambare gassen of lijm in de
buurt van het luchttoevoerrooster op te slaan. Tevens
schoonmaakmiddelen met halogene koolwaterstoffen en
andere producten die corrosie kunnen veroorzaken dienen
uit de buurt van het luchttoevoerrooster opgeslagen te wor-
den.
Op plekken waar deze voorwaarden onmogelijk vervuld kunnen
worden, moet een alternatieve plaats voor luchttoevoer en
rookgasafvoer gekozen worden.
Oppervlaktetemperatuur
De maximale oppervlaktetemperatuur van het toestel ligt onder
de 85 °C. Er zijn geen speciale beschermende maatregelen no-
dig voor ontvlambare bouwmaterialen of behuizingen.
7.3 Minimale afstanden
Bepaal de plaats voor de installatie met in achtneming van de
volgende beperkingen:
▶ Laat geruime afstand tussen uitstekende delen zoals slan-
gen en buizen, enz.
▶ Zorg voor een goede toegankelijkheid voor onderhouds-
werk en neem de minimale afstanden in acht zoals aange-
geven in Afb. 13.
VOORZICHTIG: Zorg ervoor dat het water in
de aanvoer van de geiser niet hoger dan
60 °C is, bijvoorbeeld in het geval van een
zonneboiler naar de geiser als deze als na-
verwarmer wordt gebruikt.
▶ Een thermostatisch mengventiel moet
voor het toestel geïnstalleerd worden in
het geval het toestel als naverwarmer
wordt gebruikt.
▶ Het is noodzakelijk dat in de installatie
een expansievat is geenstalleerd.
In het geval dat de uitstroomtemperatuur bo-
ven de 45 °C is en het water een hardheid
heeft van meer dan 5,6 dH dan adviseren wij
u een ontharder toe te passen.
2
2
1
3
