6 720 607 800 (2016/02)
Rookgasafvoer | 13
6.1.3 Horizontale schoorsteen

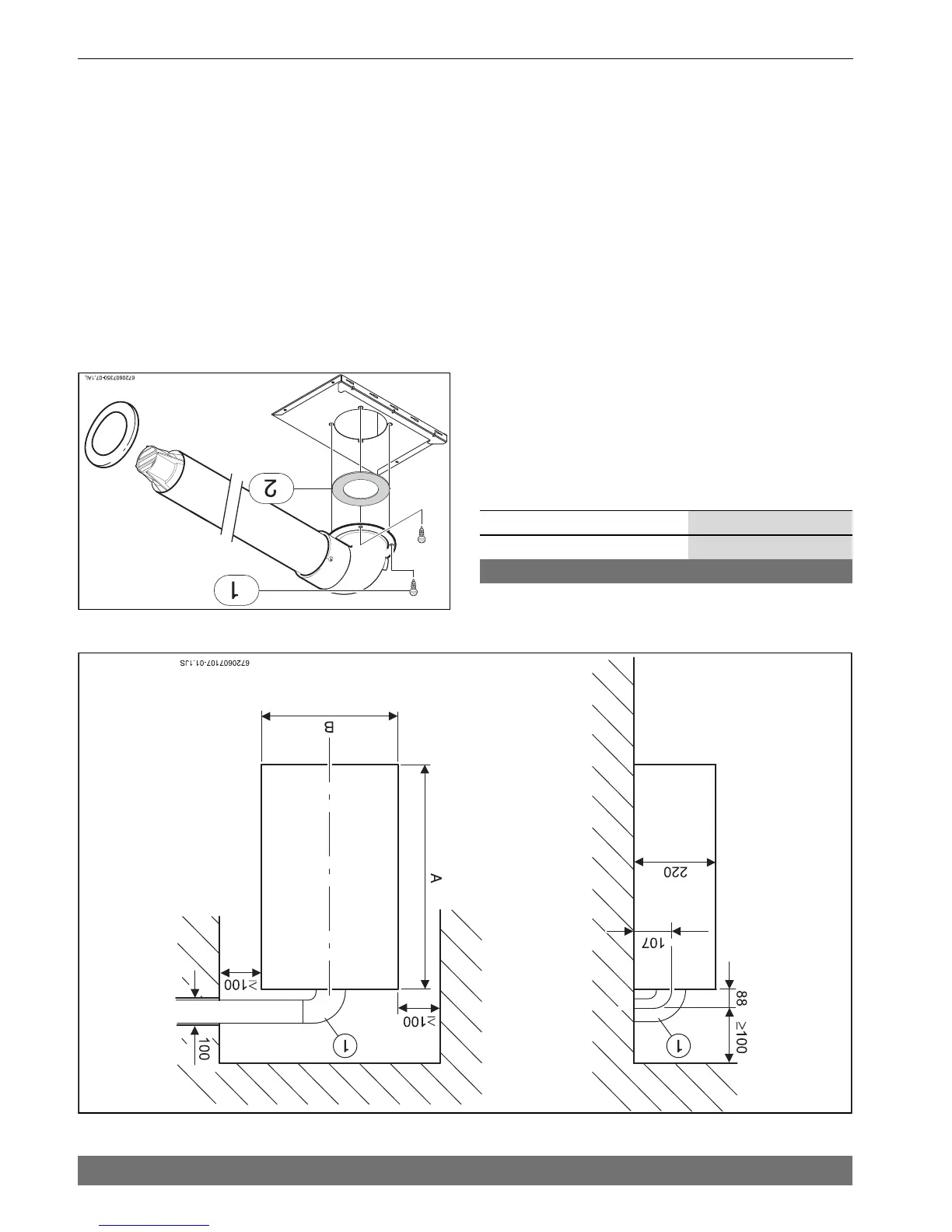

Afb. 10 Aanbevolen vrije ruimte (mm)
[1] AZ 388
6.1.4 Montage van adapter en restrictiering
Afhankelijk van de rookgasafvoerleiding en de installatieom-
standigheden kan het nodig zijn een restrictiering te monteren
(Afb. 11, [2]) onder de adapter (Afb. 11, [1]). De adapter
wordt niet met het toestel meegeleverd en dient besteld te wor-
den.
Om er zeker van te zijn dat het toestel goed functioneert, moet
de juiste restrictiering gebruikt worden (zie tabel 11 en 12).
Afb. 11 Adapter met restrictiering
▶ Demonteer het accesoire (Afb. 11, [1]).
▶ Plaats de reductie plaat (Afb. 11, [2]) tussen het accesoire
en het apparaat.
▶ Monteer het accesoire middels de 4 schroeven aan het ap-
paraat (Afb. 11, [1]).
WT11
A 670
B 340
Tabel 10
