6 - Español

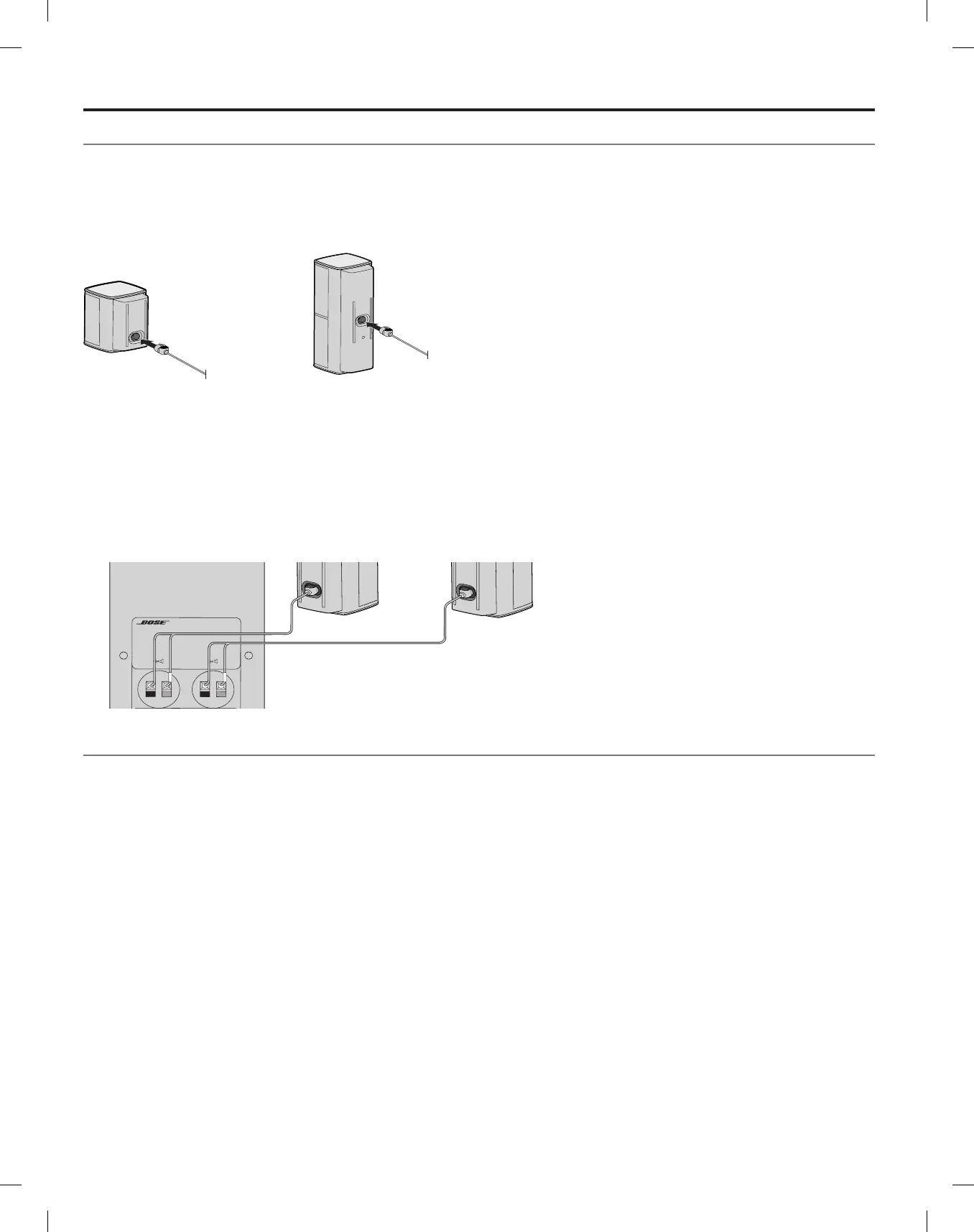

Conexión de los altavoces al módulo Acoustimass
Use los dos cables del altavoz suministrados para conectar los altavoces al módulo Acoustimass.
PRECAUCIÓN: Apague y desenchufe todos los componentes antes de proceder con las conexiones.
1. Inserte el conector de cable del altavoz izquierdo L al altavoz izquierdo, con la etiqueta hacia abajo.
2. Inserte el conector de cable del altavoz derecho R al altavoz derecho, con la etiqueta hacia abajo.
PRECAUCIÓN: No conecte el amplificador o receptor directamente a los altavoces. Conecte los altavoces al módulo Acoustimass para
evitar dañar el sistema.
3. Conecte el otro extremo del cable del altavoz izquierdo al terminal L (izquierdo) OUTPUTS TO CUBE SPEAKERS en el panel del
conector del módulo Acoustimass.
A. Inserte el cable marcado en el terminal con signo positivo (+) (con la marca roja).
B. Inserte el cable sin marca en el terminal con signo negativo (–) (con la marca negra).
4. Repita el paso 3 para el cable del altavoz derecho, conectando los cables al terminal R (derecho).
– R +
– L +
OUTPUTS
TO C
U
B
E SPEAKERS
– R
+
– L
+
INPUTS
F
R
OM
AMP OR RECEIVE
R
Montaje de los altavoces
Puede colocar los altavoces del sistema usando soportes para pared, pedestales de mesa o pedestales para el piso. También
puede usar cable de altavoz adicional y un conector Bose para aumentar la distancia entre los altavoces y el módulo Acoustimass.
Para comprar estos accesorios, contacte a su distribuidor local de Bose o visite www.Bose.com
PRECAUCIÓN: No use ningún otro hardware para montar los altavoces.
Configuración
R L
Sistema Acoustimass 3
Sistema Acoustimass 5
