Magyar - 7
Üzembe helyezés
Az Acoustimass
®
modul csatlakoztatása a vevőegységhez vagy az erősítőhöz
A csatlakozódugó nélküli hangszóróvezetékek csatlakoztatják az Acoustimass modult a vevőegységhez vagy az erősítőhöz.
A hangszórórendszer a csatornánként 10 és 200 wattos névleges teljesítményű, 4 és 8 ohmos ellenállású vevőkkel és erősítőkkel
használható. Tekintse meg a vevő vagy az erősítő kezelői útmutatóját.
FIGYELEM: A vezetékek helytelen csatlakoztatása esetén a mélyhangok csak halkan vagy egyáltalán nem hallhatók, és a rendszer
károsodhat.

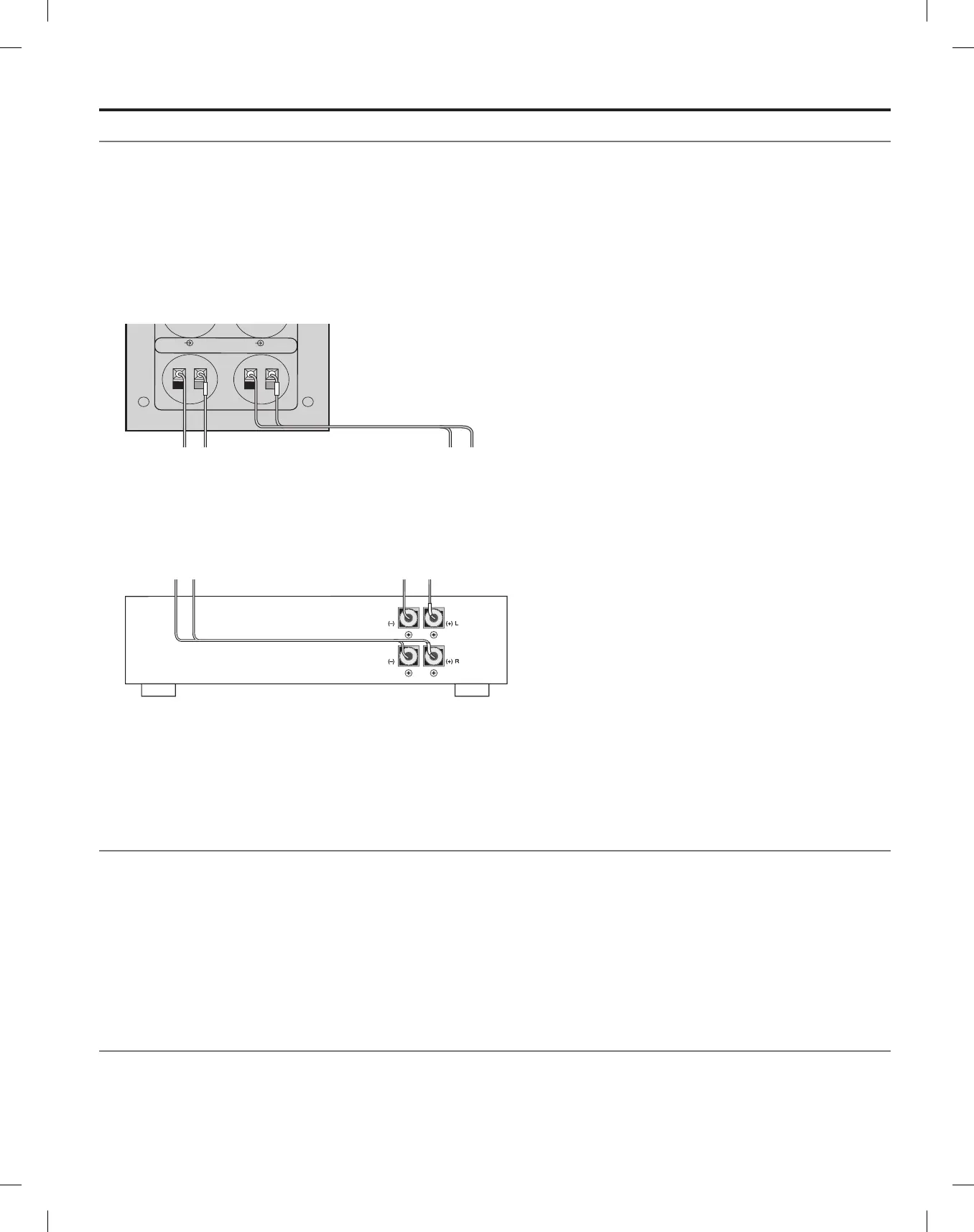

1. Csatlakoztassa a hangszóró vezetékeit az Acoustimass modul hátoldalán lévő INPUTS FROM AMP OR RECEIVER (Erősítőről vagy
vevőegységből érkező bemenet) csatlakozópontba:
A. A megjelölt vezetéket csatlakoztassa a L (bal) bemeneti csatlakozópontpár pozitív (+) csatlakozópontjához.
B. A jelöletlen vezetéket csatlakoztassa a L (bal) bemeneti csatlakozópontpár negatív (–) csatlakozópontjához.
C. Ismételje meg az A és a B lépést a másik hangszóróvezeték és a R (jobb) bemeneti csatlakozópontpár csatlakoztatásához.
– R +
– L +
OUTPUTS
TO C
U
B
E SPEAKERS
– R
+
– L
+
INPUTS
F
R
OM
AMP OR RECEIVE
R
2. A kábelek másik végeit csatlakoztassa az erősítő vagy a vevőegység hangszóró-csatlakozópontjaihoz.
A. A modul L (bal) bemeneti csatlakozópontpárhoz csatlakoztatott megjelölt vezetéket az erősítő vagy a vevőegység LEFT pozitív
(+) csatlakozópontjához.
B. A modul L (bal) bemeneti csatlakozópontpárhoz csatlakoztatott jelöletlen vezetéket az erősítő vagy a vevőegység LEFT negatív
(–) csatlakozópontjához.
C. Ismételje meg az A és a B lépést az Acoustimass modul R (jobb) bementi csatlakozópontpárhoz csatlakoztatott vezeték és az
erősítő vagy a vevőegység RIGHT (jobb) csatlakozópontpárjának csatlakoztatásához.
– R +
– L +
OUTPUTS
TO C
U
B
E SPEAKERS
– R
+
– L
+
INPUTS
F
R
OM
AMP OR RECEIVE
R
A vevőegység és az erősítő csatlakoztatása előtt:
• Győződjön meg róla, hogy a csatlakozópontokba csatlakozó vezetékek nem érnek hozzá a többi csatlakozóponthoz. Az egymáshoz
hozzáérő vezetékek rövidre zárják az áramkört, ami károsíthatja a vevőegységet és az erősítőt.
• A hangszórók épségének megőrzése érdekében ellenőrizze az összes csatlakozást. Győződjön meg róla, hogy a hangszórók a
modulhoz csatlakoznak, és nem közvetlenül az erősítőhöz vagy a vevőegységhez.
A rendszer ellenőrzése
Kapcsolja be az erősítőt és az Acoustimass
®
modult. A rendszer elvárt viselkedése a következő:
• Amikor az erősítő egyensúlyszabályzó gombját balra fordítja, a hang csak az Acoustimass modulból és a bal oldali hangszóróból
hallatszik.
• Amikor az erősítő egyensúlyszabályzó gombját jobbra fordítja, a hang csak az Acoustimass modulból és a jobb oldali hangszóróból
hallatszik.
• Amikor a gomb középen áll, a mélyhangokat tartalmazó zenének azonos vagy nagyobb hangerővel kell szólnia a középső állásnál,
mint a bal vagy jobb oldali állásnál.
Ha a rendszer nem a fentiek szerint viselkedik, ellenőrizze, hogy a rendszer csatlakoztatásakor a pozitív végződéseket a pozitív,
a negatívakat pedig a negatív kimenetekhez csatlakoztatta-e. Ha a rendszer nem a várt módon viselkedik, lásd: „Hibaelhárítás”, 8. oldal.
Automatikus rendszervédelem
Amikor a rendszert nagy hangerővel használja, az Acoustimass rendszer automatikus biztonsági áramköre aktiválódik, és megvédi a
rendszert az elektromos túlterheléstől. Ilyen esetekben a hangerő kis mértékben csökken. Ez azt jelenti, hogy a bemeneti áramerősség
meghaladta a biztonságos szintet. Ennek vagy magasabb hangerőszintnek a hosszabb távú használata nem javasolt.
