Bose Acoustimass 5 V Series User Manual

6 - Português

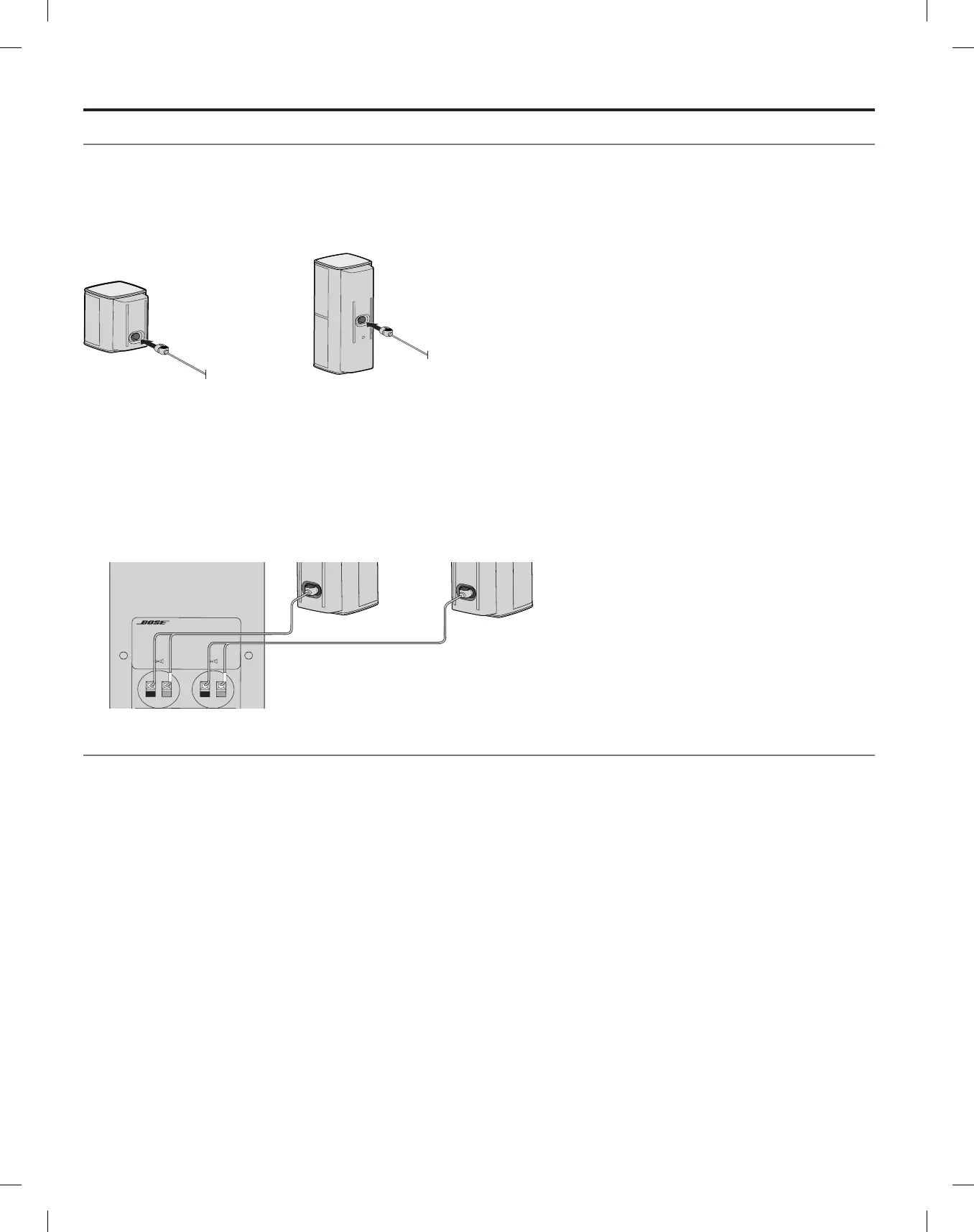

Conexão dos alto-falantes ao módulo Acoustimass
Use os dois cabos fornecidos para conectar os alto-falantes ao módulo Acoustimass.
CUIDADO: Desligue e desconecte da tomada todos os componentes antes de fazer as conexões.
1. Insira o plugue L do cabo do alto-falante esquerdo no alto-falante esquerdo com a etiqueta virada para baixo.
2. Insira o plugue R do cabo do alto-falante direito no alto-falante direito com a etiqueta virada para baixo.
CUIDADO: Não conecte seu amplificador ou receptor diretamente aos alto-falantes. Conecte os alto-falantes ao módulo Acoustimass
para evitar danos ao sistema.
3. Conecte a outra extremidade do cabo do alto-falante esquerdo ao terminal L (esquerdo) OUTPUTS TO CUBE SPEAKERS do painel
de conectores do módulo Acoustimass.
A. Insira o fio marcado no terminal positivo (+) (com a marca vermelha).
B. Insira o fio não marcado no terminal negativo (–) (com a marca preta).
4. Repita a etapa 3 para o cabo do alto-falante direito, conectando seus fios ao terminal R (direito).
– R +
– L +
OUTPUTS
TO C
U
B
E SPEAKERS
– R
+
– L
+
INPUTS
F
R
OM
AMP OR RECEIVE
R
Montagem dos alto-falantes
Você pode colocar os alto-falantes do sistema em suportes de parede, de mesa ou de chão. Você também pode usar fio de alto-falante
adicional e um conector Bose para aumentar a distância entre os alto-falantes e o módulo Acoustimass. Para adquirir esses acessórios,
entre em contato com um revendedor local da Bose ou visite www.Bose.com
CUIDADO: Não use nenhum outro equipamento para montar os alto-falantes.
Configuração
R L
Sistema Acoustimass 3
Sistema Acoustimass 5
