Français • 15Guide d’installation • PowerShareX PSX1204D/PSX2404D/PSX4804D
Caractéristiques du produit
PRO.BOSE.COM

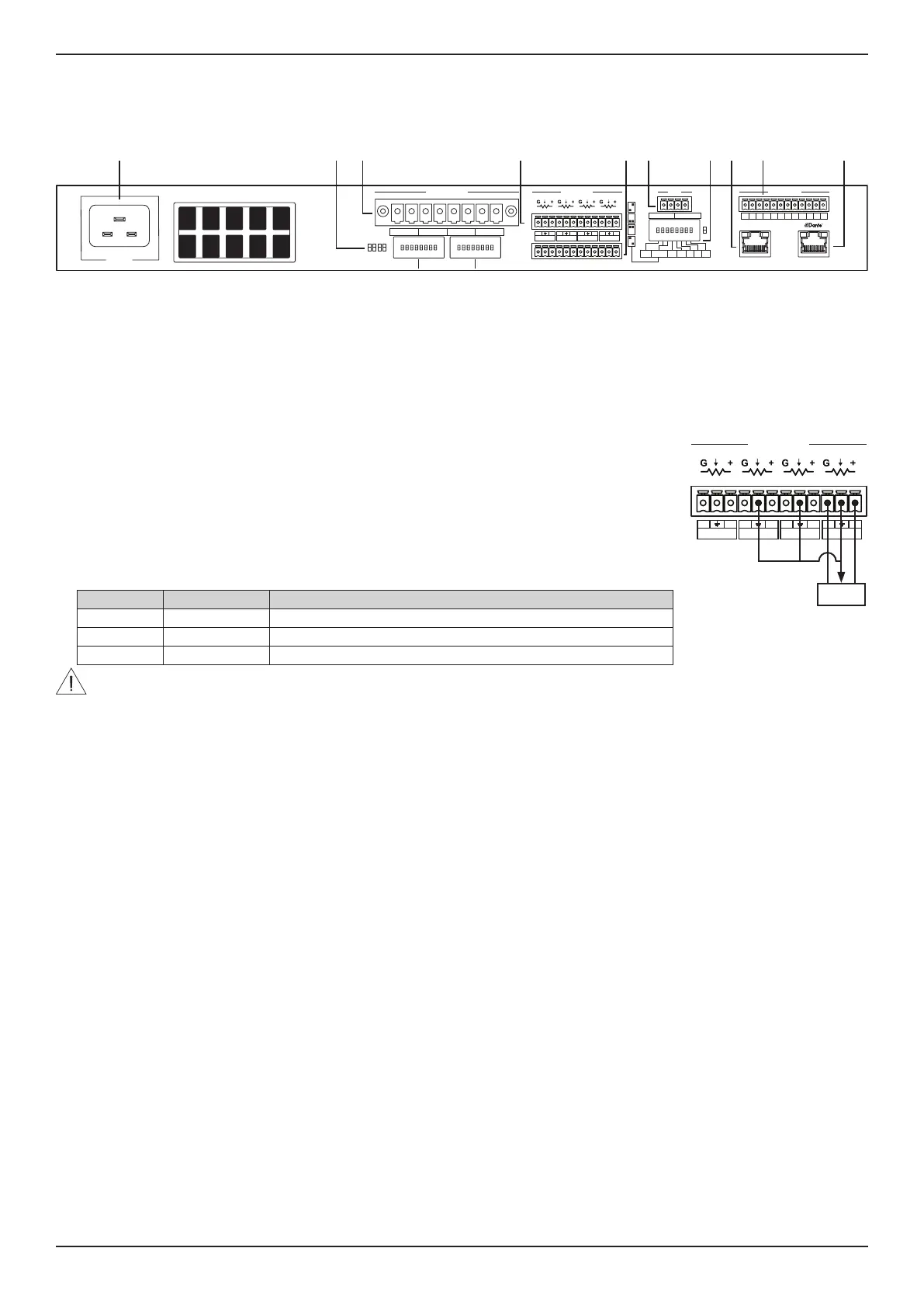

Panneau arrière
Ethernet
100V70V
Lo-Z
35Hz
HPF O
Hi-Z 70Hz HPF On
CH4
+
–
+
–
+
–
+
–
CH3 CH2 CH1
LEVELLINE
OUTPUTS INPUTS
MAINS
ALARM
35dB
32dB
29dB
26dB
GAIN
CH1
MSTR
BRK
SAVE
NRG
SAVE
USR
A
USR
B
CONFIG
2Ω
GPI
CH4
+–
CH3
+–
CH2
+–
CH1
+–
REMOTE ON REMOTE OFF
4NCNONCNONCNONCNO321
ON
OFF
q ow e y ir t u a
q Embase secteur: branchement du cordon d’alimentation. Il est acceptable d’éteindre l’amplificateur en débranchant le cordon d’alimentation.
w SélecteursDIP de configuration de sortie: il est possible de réaliser une configuration mixte de charges à impédances hautes et basses en utilisant les
quatre sélecteurs pour chaque canal.
70V/100V: définit la tension de ligne de canal entre 70volts et 100volts.
Lo-Z/Hi-Z: commute le canal de sortie en mode basse impédance/haute impédance (ligne 70/100 V).
35Hz/70Hz: définist la fréquence de coupure du filtre passe-haut en sortie du canal entre 35Hz et 70Hz.
HPF O/HPF On: active ou désactive le filtre passe-haut en sortie du canal.
e Connecteur de sortie: connecteur à huit bornes pour raccorder les enceintes. Chaque canal peut délivrer une puissance allant jusqu’à 300watts
(PSX1204D), 600watts (PSX2404D) ou 1200watts (PSX4804D).
r Connecteur de réglage de niveau à distance: le niveau de chaque canal peut être réglé à distance à l’aide
d’un potentiomètre linéaire 10kΩ branché au connecteur de sortie LEVEL pour ce canal. Pour permettre le
réglage à distance simultané du niveau de plusieurs canaux, vous pouvez également raccorder la broche de
résistance variable du potentiomètre à plusieurs canaux en parallèle (schéma ci-contre, qui montre un exemple
de potentiomètre contrôlant les canaux1 à3). Les contrôles de niveau à distance fonctionnent en série avec les
contrôles d’atténuation de canal.
Remarque: les contrôleurs ControlCenter CC-1, CC-2 et CC-3 ne sont pas compatibles avec les amplificateurs
PowerShareX.
t Connecteur d’entrée au niveau ligne: Entrée au niveau ligne pour signaux audio analogiques symétriques.
y Connecteur GPI/à distance: contrôle activé et désactivé à distance. Les deux paires de bornes répondent à la
diérence de potentiel entre les bornes: une diérence de tension continue comprise entre 5V et 24V active le
contrôle. Les bornes réagissent diéremment en fonction du statut en cours de l’amplificateur:
À distance activé À distance désactivé État de l’amplificateur
ΔV ≥ 5V Tout Activation forcée; l’amplificateur passe en mode veille, et le son est coupé.
ΔV < 3V ΔV ≥ 5V Désactivation forcée; l’amplificateur quitte le mode veille, et le son est rétabli.
ΔV < 3V ΔV < 3V Aucun changement (conserve le mode veille ou l’état actuel).
ATTENTION: Toute tension supérieure à 28V peut endommager le circuit d’entrée.
u Sélecteurs DIP de configuration système: sélecteurs DIP permettant de contrôler les paramètres globaux de performances et de sortie du système.
CH1 MSTR: lorsque l’interrupteur CH1 MSTR est sur OFF, les potentiomètres de réglage de niveau à distance fonctionnent de manière indépendante
pour chaque canal. Lorsque l’interrupteur CH1 MSTR est sur ON, le potentiomètre de niveau à distance du canal1 agit comme niveau maître et
contrôle le volume des quatre autres canaux.
GAIN: règle la valeur de gain en tension sur 35dB, 32dB, 29dB ou 26dB conformément aux diagrammes de configuration sérigraphiés à l’arrière de
l’amplificateur. Cette fonctionnalité permet d’adapter l’amplificateur à la tension du signal d’entrée.
BRK SAVE (protection par disjoncteur): réglez ce paramètre sur ON (1)lorsque le réseau électrique ne peut pas fournir susamment de courant
pour alimenter les charges de façon continue, ou (2)quand au moins un des amplificateurs branchés à la même prise peut absorber à lui seul toute
l'intensité disponible sur la ligne. Activer la protection par disjoncteur divise par deux l’intensité maximale demandée au secteur, au prix d’une
réduction de la puissance de sortie disponible. Cela aecte les performances globales de l’amplificateur.
NRG SAVE (économie d’énergie): l’alimentation de l’amplificateur réduit la consommation d’énergie dès que le signal d’entrée passe sous un seuil
défini. Lorsqu’elle est réglée sur ON, la fonctionnalité d’économie d’énergie est activée indépendamment pour chaque canal. En cas d’absence de
signal pendant plus de 30minutes sur tous les canaux, la mise en veille automatique s’applique et le circuit d’alimentation s’éteint pour réduire encore
davantage la consommation d’énergie (la durée avant extinction peut être sélectionnée à l’aide de ControlSpace Designer). Le fonctionnement normal
reprend dès qu’un signal entrant est détecté.
USR A: cette fonctionnalité n’est pas disponible.
USR B: cette fonctionnalité n’est pas disponible.
USR C: cette fonctionnalité n’est pas disponible. Remarque: PSX4804D uniquement.
2Ω: Les amplificateurs PowerShareX sont optimisés pour fonctionner avec des charges de sortie de 4Ω, mais l’interrupteur 2  permet d’alimenter
des charges jusqu’à 2Ω. Régler l’interrupteur sur ON active un mode qui optimise les performances sur de très faibles charges en limitant la crête
de tension de sortie maximale à 85V par canal. Cela aecte tous les canaux de sortie définis pour s’adapter à la faible impédance (c’est-à-dire, en
configuration Lo-Z). Pour des performances optimales à 2Ω, basculez l’interrupteur DIP de configuration de sortie Lo-Z/Hi-Z sur Lo-Z pour tous les
canaux.
Remarque: PSX1204D et PSX2404D uniquement.
i Port Ethernet: connecteur RJ45. Contrôlez l’amplificateur à distance via une connexion Ethernet à l’aide d’un ordinateur personnel et du logiciel
ControlSpace Designer.
o Connecteur GPO/ALARM: regroupe plusieurs sorties GPO pour chaque canal: une Normalement ouvert (NO), une Normalement fermé (NC) et
une borne numérotée de 1 à 4 faisant oce de masse (1–4). Au moins deux bornes sont requises pour signaler et détecter un changement (p. ex.,
3 et NC). Lorsque l’amplificateur fonctionne normalement, les contacts NO sont fermés et les contacts NC sont ouverts. Ces contacts voient leur
statut modifié pour indiquer une défaillance potentiellement dangereuse, un état à risque ou un défaut empêchant le canal de sortie de fonctionner
normalement, afin de signaler les problèmes suivants:
Sur tous les canaux: Aucune alimentation secteur (c’est-à-dire, interruption du système).
Stress thermique: la température du système est trop élevée, et la protection thermique est déclenchée.
Amplificateur en veille.
Canaux concernés uniquement: Court-circuit dans le câble de sortie: l’enceinte ou la ligne est en court-circuit. Une alarme est émise sur la sortie correspondant au canal en court-circuit.
Consultez ControlSpace Designer pour en savoir plus sur les options d’alarme et de surveillance.
a Port Dante: connecteur RJ45. PowerShareX accepte quatre flux d’entrée audio envoyés sur le réseau Dante®. Les assignations des signaux audio aux flux
Dante s’eectuent sur un ordinateur faisant tourner Dante Controller. Dante Controller est une application logicielle qui gère les appareils sur le réseau.
Ethernet
100V70V
Lo-Z
35Hz
HPF O
Hi-Z 70Hz HPF On
CH4
+
–
+
–
+
–
+
–
CH3 CH2 CH1
LEVELLINE
OUTPUTS INPUTS
MAINS
ALARM
35dB
32dB
29dB
26dB
GAIN
CH1
MSTR
BRK
SAVE
NRG
SAVE
USR
A
USR
B
CONFIG
2Ω
GPI
CH4
+–
CH3
+–
CH2
+–
CH1
+–
REMOTE ON REMOTE OFF
4NCNONCNONCNONCNO321
ON
OFF
10kΩ
