14 • Français PowerShareX PSX1204D/PSX2404D/PSX4804D • Guide d’installation
Caractéristiques du produit
PRO.BOSE.COM
PowerShareX PSX1204D/PSX2404D/PSX4804D

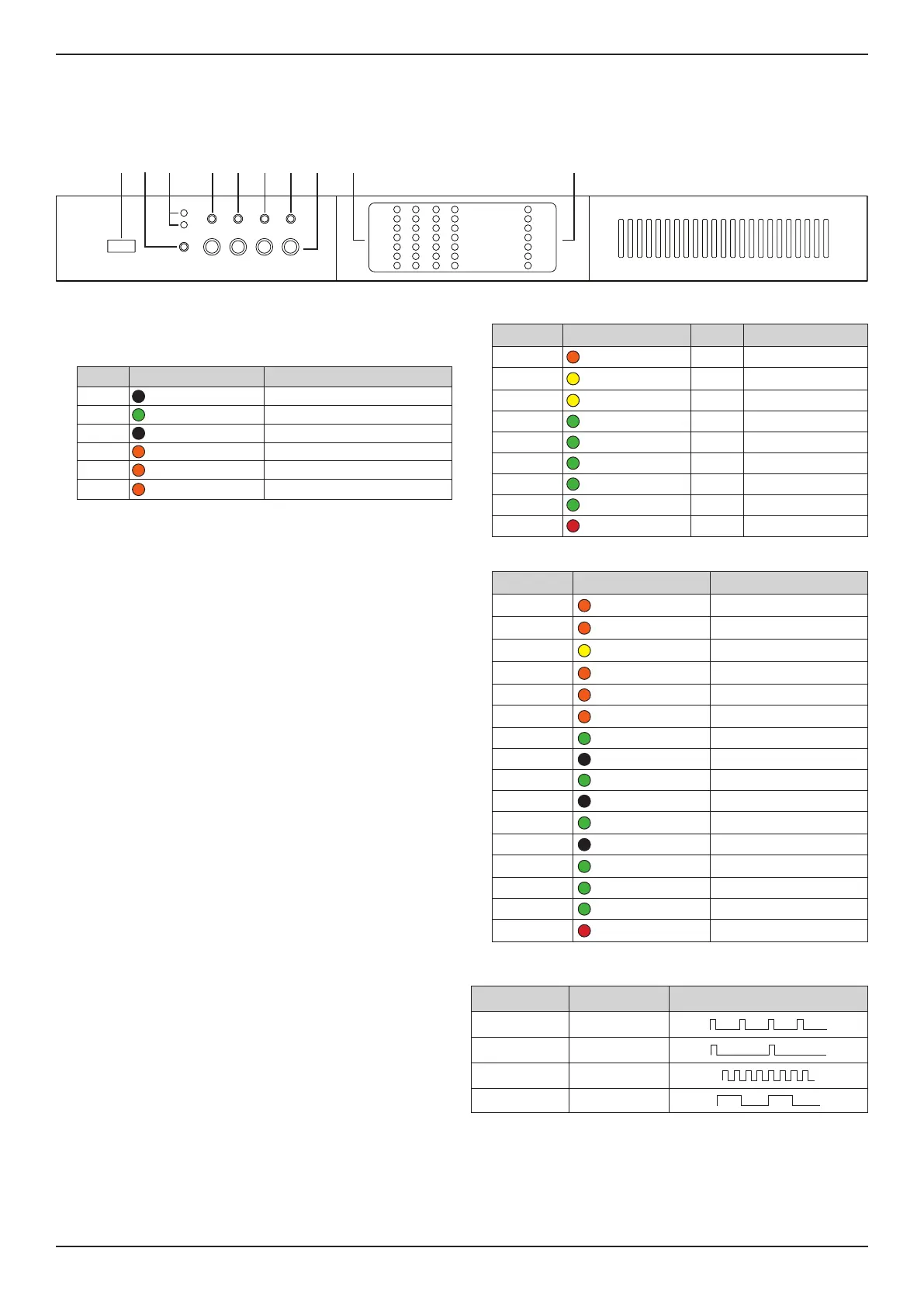

Panneau avant (cache retiré)
Accédez au panneau avant en retirant la plaquette gauche et la protection en mailles. La plaquette est maintenue par des aimants.
PSX1204D
PWR
CH1 CH2 CH3 CH4
CALL
ON
SDBY
CHECK
CLIP
LIMIT
TEMP
CHECK
REMOTE
MAINS
ALARM
POWER ON
-12dB
-24dB
SIGNAL
READY
ALARM
-6dB/TEMP
SOFT
RESET
HARD
RESET
q w o aire t y u
q Port de service: réservé à l’assistance technique.
w Bouton d’alimentation: pour basculer entre la mise sous tension du système et le mode veille,
maintenez ce bouton enfoncé pendant trois secondes. Si vous le souhaitez, vous pouvez modifier
l’état à l’aide du bouton GPI/à distance (à distance activé/désactivé).
e Voyants LED des modes de fonctionnement: Le voyant LED s’allume en vert pour indiquer si
l’amplificateur est allumé ou en mode veille.
LED
Couleur et comportement du
voyant
Signification
MARCHE Éteint L’amplificateur est éteint
MARCHE Vert fixe L’amplificateur est allumé
SBY Éteint L’amplificateur est allumé
SBY Orange fixe L’amplificateur est en veille
SBY Orange clignotant Le mode mise en veille automatique est activé
SBY
Clignotant «compteur»
(comportement spécifique)
Code d’erreur; contactez l’assistance technique
Bose Professional
r Bouton Call: Réservé pour une utilisation ultérieure.
t Bouton Soft Reset (redémarrage à chaud): réinitialise les paramètres réseau en fonction des valeurs
par défaut (DHCP). Maintenez le bouton enfoncé pendant trois secondes.
y Bouton Hard Reset (redémarrage à froid): redémarre l’amplificateur. Cela n’aecte pas les
paramètres ni les égaliseurs et les préréglages de l’enceinte. Ce bouton peut être utilisé pour
redémarrer l’appareil lorsque le panneau arrière n’est pas accessible. Maintenez le bouton enfoncé
pendant trois secondes.
Remarque: Pour redémarrer l’amplificateur avec les paramètres d’usine (DHCP), maintenez les
boutons Soft Reset et Hard Reset enfoncés pendant trois secondes. Cela supprime les égaliseurs et les
préréglages de l’enceinte et réinitialise les paramètres modifiés.
u Bouton Check: réservé à l’assistance technique.
i Contrôles d’atténuation de canal: contrôles d’atténuation du niveau de sortie de chaque canal.
Tournez les boutons de contrôle dans le sens des aiguilles d’une montre pour réduire l’atténuation
et dans le sens inverse des aiguilles d’une montre pour augmenter l’atténuation. Vous pouvez
également ajuster le niveau de sortie à l’aide de ControlSpace Designer.
Remarque: Le contrôle d’atténuation fonctionne en série avec le connecteur de niveau à distance pour
limiter le volume de sortie sans tenir compte de l’ajustement à distance.
o Voyants LED d’état par canal: voyants LED de niveau du signal pour les canaux1, 2, 3 et4. Consultez
le tableau ci-dessous pour en savoir plus.
NomLED
Couleur et comportement du
voyant
1
Niveau du
signal
Autre indication
CLIP Orange Écrêtage —
–6dB/TEMP Jaune fixe -6dB
Avertissement thermique;
protection thermique activée
–6dB/TEMP Jaune clignotant continu -6dB Auto-Standby
-12dB Vert -12dB —
-24dB Vert -24dB —
SIGNAL Vert fixe -60dB Signal présent
SIGNAL Vert clignotant -60dB Son du canal coupé
READY Vert fixe — Canal prêt
ALARM Rouge fixe — Défaut du canal
a Voyant LED d’état du système: voyants d’état du système. Consultez le tableau ci-dessous pour en
savoir plus.
NomLED
Couleur et comportement du
voyant
1
Signification
LIMIT
Orange clignotant par
impulsions
Protection du disjoncteur activée
LIMIT Orange fixe
La protection du disjoncteur limite la
consommation d’énergie
TEMP Jaune fixe
Avertissement thermique; protection
thermique activée
CHECK Orange fixe
Le système eectue un contrôle
automatique
CHECK Orange clignotant Le contrôle automatique est terminé
CHECK
Orange clignotant
rapidement
Contrôle automatique indisponible
TÉLÉCOMMANDE Vert fixe Réservé pour une utilisation ultérieure
TÉLÉCOMMANDE Éteint —
POWER ON Vert fixe Le système est prêt
POWER ON Éteint Le système est éteint
MAINS Vert fixe
La tension secteur se situe dans la
plage de fonctionnement
MAINS Éteint Sous-tension
MAINS
Vert clignotant par
impulsions
Avertissement de surtension ou de
sous-tension
MAINS Vert clignotant rapidement Surtension
MAINS Vert clignotant Fusibles secteur grillés
ALARM Rouge fixe
Défaut du bloc d’alimentation ou
défaillances critiques
Remarques:
1. Durées d’allumage et d’extinction des voyants LED d’état du système et du canal:
Éclairage Durées État
Clignotant par
impulsions
Allumé pendant 100ms
Éteint pendant 400ms
Clignotant continu
Allumé pendant 100ms
Éteint pendant 900ms
Clignotement rapide
Allumé pendant 100ms
Éteint pendant 100ms
Clignotant
Allumé pendant 500ms
Éteint pendant 500ms
