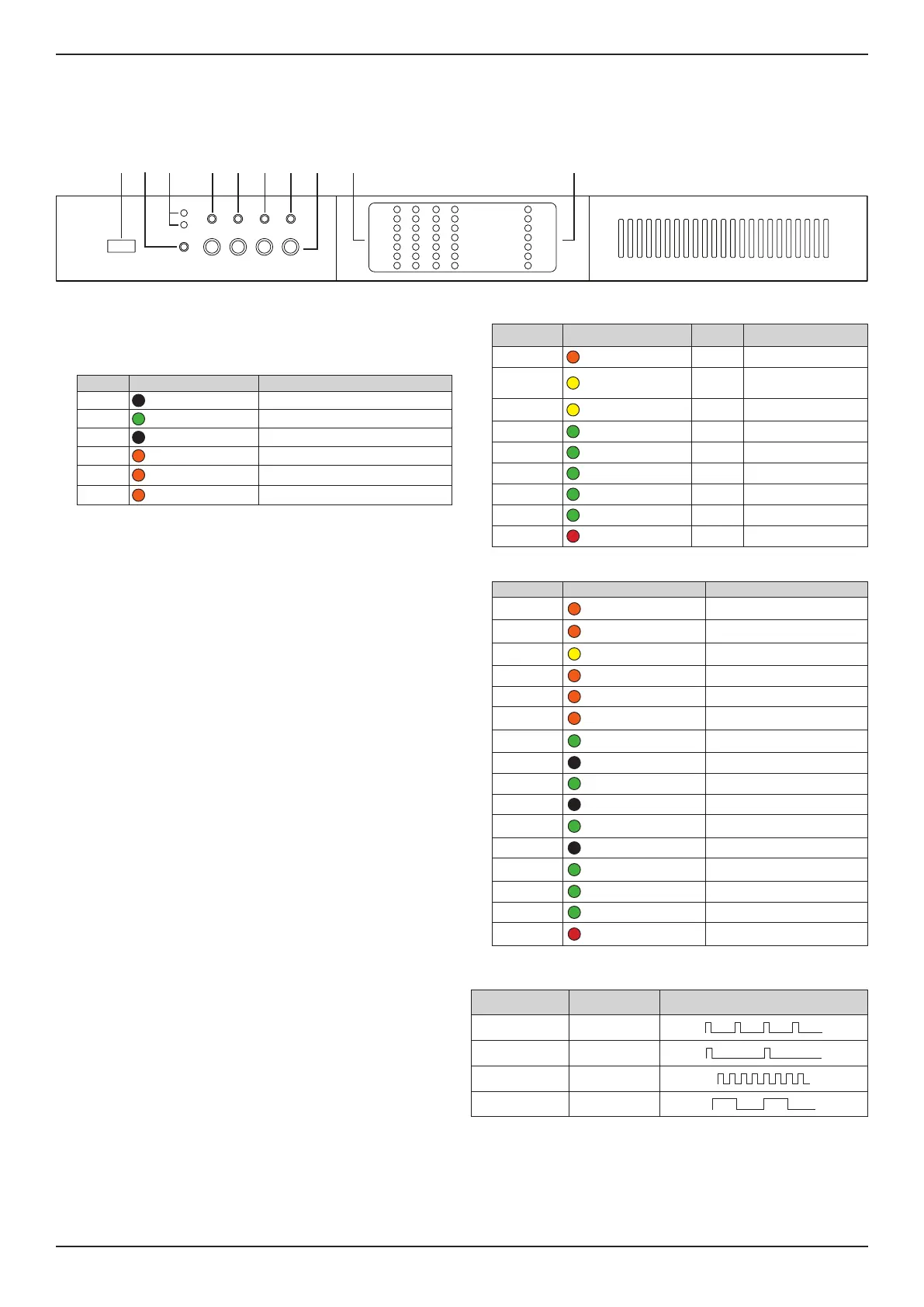

Panel przedni (bez pokrywy)
Aby uzyskać dostęp do panelu przedniego, należy zdjąć lewą pokrywę i siatkę ochronną. Pokrywa jest przymocowana za pomocą magnesów.
PSX1204D
PWR
CH1 CH2 CH3 CH4
CALL
ON
SDBY
CHECK
CLIP
LIMIT
TEMP
CHECK
REMOTE
MAINS
ALARM
POWER ON
-12dB
-24dB
SIGNAL
READY
ALARM
-6dB/TEMP
SOFT
RESET
HARD
RESET
q w o aire t y u
q Port serwisowy: Wyłącznie do użytku w serwisie.
w Przycisk zasilania: Aby przełączyć między trybem Włączenia systemu a trybem Gotowości, należy
nacisnąć i przytrzymać przycisk przez trzy sekundy. W razie potrzeby warunkipracy można zmienić
przy użyciu
GPI/Zdalne (Zdalne Wł./Wył.).
e Diody LED trybu pracy: Dioda LED zaświeci się na zielono, wskazując, czy wzmacniacz jest
włączony, czy w trybie gotowości .
LED Kolor i schemat oświetlenia Znaczenie
ON Wyłączony Wzmacniacz jest wyłączony
ON Stałe zielone światło Wzmacniacz jest włączony
SBY Wyłączony Wzmacniacz jest włączony
SBY Świeci na pomarańczowo Wzmacniacz znajduje się w trybie czuwania
SBY Miga na pomarańczowo
Wzmacniacz znajduje się w trybie
automatycznego czuwania
SBY
„Licznik” migania (schemat
migania)
Kod błędu; skontaktuj się z działem pomocy
technicznej Bose Professional
r Przycisk ponownego wywołania: Zarezerwowany do wykorzystania w przyszłości.
t Przycisk miękkiego resetu: Resetuje parametry sieci do ustawień domyślnych (DHCP). Naciśnij i
przytrzymaj przez trzy sekundy.
y Przycisk twardego resetu: Powoduje ponowne uruchomienie wzmacniacza. Ustawienia i ustawienia
wstępne/korektory głośnika pozostają niezmienione. Może być używany do przełączania zasilania
w przypadku braku dostępu do tylnego panelu. Naciśnij i przytrzymaj przez trzy sekundy.
Uwaga! Aby przywrócić ustawienia fabryczne wzmacniacza (DHCP), należy nacisnąć i przytrzymać
przez trzy sekundy przyciski Miękki reset i Twardy reset. Powoduje to usunięcie ustawień wstępnych/
korektorów głośników i zresetowanie wszelkich ustawień.
u Przycisk autodiagnostyki: Wyłącznie do użytku w serwisie.
i Elementy sterujące tłumieniem kanałów: Sterowanie tłumieniem dla poziomu wyjściowego każdego
kanału. Należy obrócić elementy sterujące zgodnie z ruchem wskazówek zegara, aby zmniejszyć
tłumienie, lub przeciwnie do ruchu wskazówek zegara, aby je zwiększyć. Poziom wyjściowy można
również regulować za pomocą programu ControlSpace Designer.
Uwaga! Element sterujący tłumieniem jest seryjnie wyposażony w złącze poziomu zdalnego, które
ogranicza moc wyjściową niezależnie od regulacji przeprowadzonej zdalnie.
o Diody LED statusu kanału: Dioda LED stanu pomiaru sygnału dla kanałów 1, 2, 3 i 4. Szczegółowe
informacje można znaleźć w poniższej tabeli.
Nazwa LED Kolor i schemat oświetlenia
1
Pomiar
sygnału
Inne wskazanie
CLIP Pomarańczowy Obcinanie —
-6dB/TEMP Włączony (żółty) -6dB
Ostrzeżenie termiczne;
zabezpieczenie termiczne jest
włączone
-6dB/TEMP
Miga na żółto w sposób
ciągły
-6dB
Automatyczne przełączanie w
tryb gotowości
-12dB Zielony -12dB —
-24dB Zielony -24dB —
SIGNAL Stałe zielone światło -60dB Obecność sygnału
SIGNAL Miga na zielono -60dB Kanał jest wyciszony
READY Stałe zielone światło — Kanał jest gotowy
ALARM Stałe czerwone światło — Usterka kanału
a Diody LED stanu systemu: Wskaźniki stanu systemu. Szczegółowe informacje można znaleźć
w poniższej tabeli.
Nazwa LED Kolor i schemat oświetlenia
1
Znaczenie
LIMIT
Pulsujące pomarańczowe
światło
Tryb oszczędzania energii jest włączony
LIMIT Świeci na pomarańczowo
Tryb oszczędzania energii ogranicza
pobór mocy
TEMP Włączony (żółty)
Ostrzeżenie termiczne; zabezpieczenie
termiczne jest włączone
CHECK Świeci na pomarańczowo System przeprowadza autodiagnostykę
CHECK Miga na pomarańczowo Autodiagnostyka została zakończona
CHECK
Miga szybko na
pomarańczowo
Funkcja autodiagnostyki jest
niedostępna
REMOTE Stałe zielone światło
Zarezerwowany do wykorzystania w
przyszłości
REMOTE Wyłączony —
POWER ON Stałe zielone światło System jest gotowy
POWER ON Wyłączony System jest wyłączony
MAINS Stałe zielone światło
Napięcie sieci elektrycznej AC mieści się
w zakresie roboczym
MAINS Wyłączony Zbyt niskie napięcie
MAINS Pulsujący zielony
Ostrzeżenie o zbyt wysokim/zbyt niskim
napięciu
MAINS Miga szybko na zielono Zbyt wysokie napięcie
MAINS Miga na zielono Przepalone bezpieczniki zasilania
ALARM Stałe czerwone światło
Usterka modułu zabezpieczeń i
połączeń lub usterki krytyczne
Uwagi!
1. Schematy czasowe diod LED stanu systemu i stanu kanału:
Podświetlenie Czasy Stan wskaźnika
Pulsacyjne miganie
100ms włączone
400ms wyłączone
Miga światłem ciągłym
100ms włączone
900ms wyłączone
Miga szybko
100ms włączone
100ms wyłączone
Miganie
500ms włączone
500ms wyłączone
