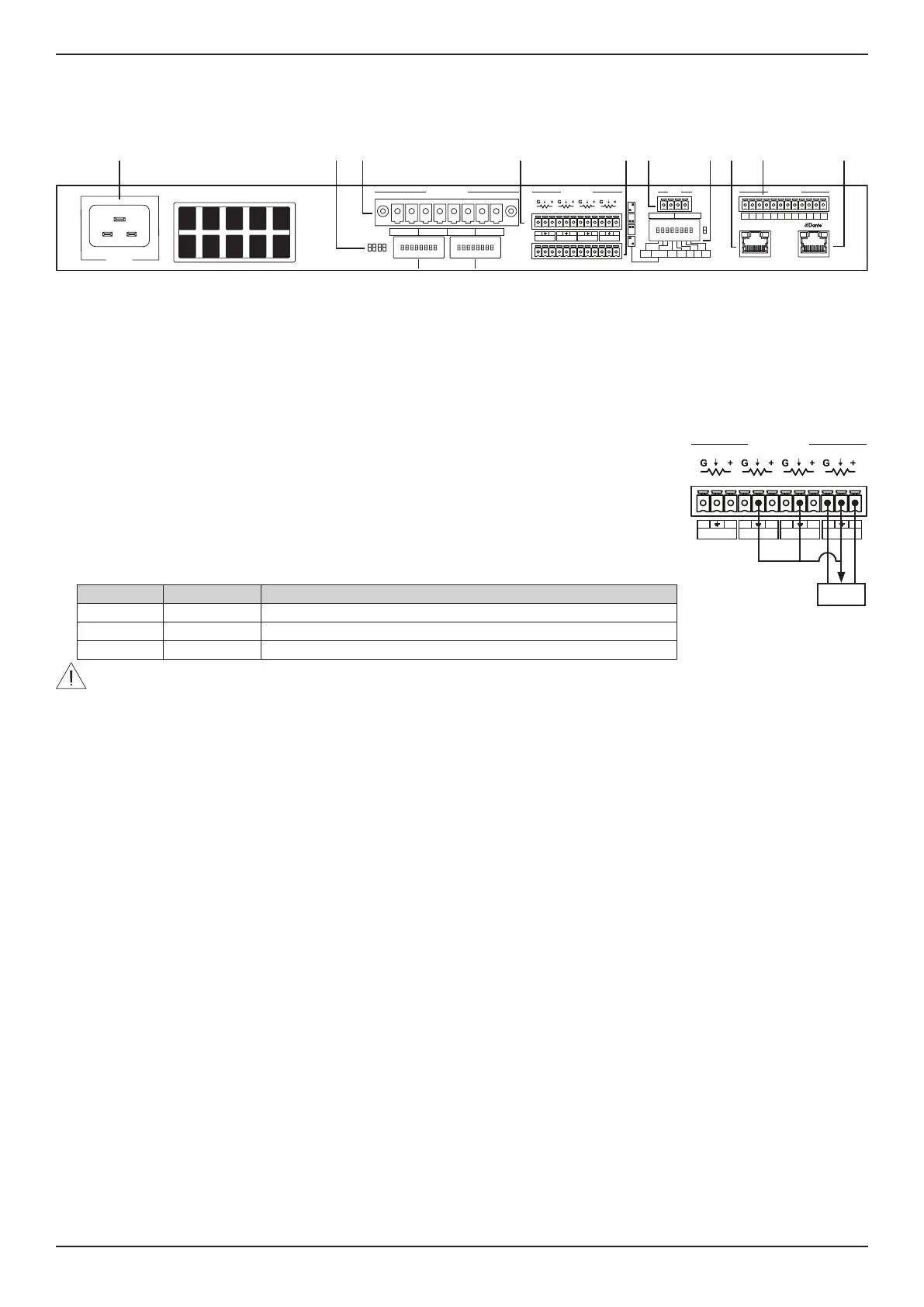

Panel tylny
Ethernet
100V70V
Lo-Z
35Hz
HPF O
Hi-Z 70Hz HPF On
CH4
+
–
+
–
+
–
+
–
CH3 CH2 CH1
LEVELLINE
OUTPUTS INPUTS
MAINS
ALARM
35dB
32dB
29dB
26dB
GAIN
CH1
MSTR
BRK
SAVE
NRG
SAVE
USR
A
USR
B
CONFIG
2Ω
GPI
CH4
+–
CH3
+–
CH2
+–
CH1
+–
REMOTE ON REMOTE OFF
4NCNONCNONCNONCNO321
ON
OFF
q ow e y ir t u a
q Wejście zasilania: Złącze do przewodu zasilającego. Odłączenie przewodu zasilającego przy włączonym wzmacniaczu jest akceptowalną metodą
wyłączania zasilania.
w Konfiguracja wyjścia przełączników DIP: Każdą konfigurację mieszaną obciążeń wyjściowych o niskiej i wysokiej impedancji można wykonać za
pomocą czterech przełączników do każdego kanału.
70V/100V: Przełączanie działania wyjścia kanału pomiędzy 70V i 100V.
LO-Z/Hi-Z: Przełączanie impedancji wyjścia kanału pomiędzy niską i wysoką impedancją.
35Hz/70Hz: Przełączanie częstotliwości wyjścia kanału pomiędzy 35Hz a 70Hz.
HPF wył./HPF wł.: Włączanie lub wyłączanie filtra górnoprzepustowego wyjścia kanału.
e Złącze wyjściowe: Ośmiostykowe złącze do podłączenia głośników. Każdy kanał może dostarczyć do 300W (PSX1204D), 600W (PSX2404D) lub
1200W (PSX4804D) mocy.
r Złącze poziomu zdalnego: Poziom każdego kanału można regulować zdalnie za pomocą liniowego potencjometru
10kΩ podłączonego do złącza LEVEL dla tego kanału. W celu umożliwienia zdalnej regulacji poziomu wielu
kanałów jednocześnie należy podłączyć równolegle styk oporowy potencjometru do wielu kanałów (patrz
przykładowy schemat, na którym potencjometr steruje kanałami 1–3). Zdalne regulatory poziomu znajdują się w
szeregu z elementami sterującymi tłumieniem kanałów .
Uwaga! ControlCenter CC-1, CC-2 i CC-3 nie są zgodne ze wzmacniaczami PowerShareX.
t Złącze wejścia liniowego: Wejście liniowe do zbalansowanych analogowych sygnałów audio.
y Złącze GPI/zdalne: Zdalne sterowanie włączaniem i wyłączaniem. Obie pary wejść reagują na napięcie różnicowe
pomiędzy stykami: różnica napięcia pomiędzy 5VDC i 24VDC powoduje uruchomienie elementu sterującego.
Wejścia działają inaczej w zależności od aktualnego stanu wzmacniacza:
Zdalne włączanie Zdalne wyłączanie Status wzmacniacza
ΔV ≥ 5V Dowolne Wymuszone włączenie; wzmacniacz przechodzi w tryb gotowości i zostanie wyciszony.
ΔV < 3V ΔV ≥ 5V Wymuszone wyłączenie; wzmacniacz wychodzi z trybu gotowości, a wyciszenie zostaje wyłączone.
ΔV < 3V ΔV < 3V Brak zmian (tryb gotowości lub bieżący).
PRZESTROGA! Każde napięcie przekraczające 28VDC może uszkodzić obwód wejściowy.
u Przełączniki DIP konfiguracji systemu: Przełączniki DIP do sterowania ogólną wydajnością systemu.
CH1 MSTR: Gdy przełącznik CH1 MSTR jest w trybie OFF, potencjometry zdalnej regulacji poziomów działają niezależnie dla każdego kanału. Gdy
przełącznik CH1 MSTR jest w trybie ON, potencjometr zdalnej regulacji poziomu Kanału 1 działa jak poziom główny, kontrolując głośność wszystkich
czterech kanałów.
WZMOCNIENIE: Ustaw czułość wzmocnienia na 35dB, 32dB, 29dB lub 26dB, postępując zgodnie ze schematami konfiguracyjnymi umieszczonymi
z tyłu wzmacniacza. Ta funkcja jest zaprojektowana tak, aby czułości odpowiadały napięciu sygnału wejściowego.
BRK SAVE (tryb oszczędzania energii): Ustaw ON, gdy (1) sieć elektryczna nie jest w stanie zapewnić wystarczającego prądu do ciągłego sterowania
obciążeniami lub (2), gdy co najmniej jeden wzmacniacz podłączony do tego samego gniazda może osiągnąć krytyczny poziom zużycia energii. Po
uruchomieniu Trybu oszczędzania energii urządzenie zmniejsza o połowę maksymalny ciągły pobór prądu z sieci elektrycznej, co ogranicza dostępną
moc wyjściową. Wpłynie to na ogólną wydajność wzmacniacza.
NRG SAVE (tryb oszczędzania energii): Zasilacz umożliwia zmniejszenie zużycia energii, gdy sygnał wejściowy spada poniżej określonego progu. Gdy
funkcja jest w trybie ON, Tryb oszczędzania energii jest niezależnie aktywny dla każdego kanału. Jeśli sygnał jest niedostępny przez ponad 30 minut
we wszystkich kanałach, automatycznie włączany jest tryb gotowości, a główny zasilacz jest wyłączany w celu dalszego oszczędzania energii (czas
oczekiwania można wybrać za pomocą programu ControlSpace Designer). Normalne działanie zostaje wznowione po wykryciu sygnału wejściowego.
USR A: Ta funkcja jest niedostępna.
USR B: Ta funkcja jest niedostępna.
USR C: Ta funkcja jest niedostępna. Uwaga! Tylko PSX4804D.
2Ω: Wzmacniacze PowerShareX są zoptymalizowane do pracy z obciążeniami wyjściowymi 4Ω, ale przełącznik 2 umożliwia obniżenie obciążenia
do 2Ω. Przełącz na ON, aby uruchomić warunki pracy, które zoptymalizują wydajność przy bardzo niskim obciążeniu, ograniczając maksymalne
napięcie wyjściowe do wartości szczytowej 85V na kanał. Ma to wpływ na wszystkie kanały wyjściowe ustawione na niską impedancję (tj. w
konfiguracji Lo-Z). Aby uzyskać optymalną wydajność przy obciążeniu 2Ω, należy dla wszystkich kanałów przełączyć konfigurację wyjściową DIP
Lo-Z/Hi-Z na Lo-Z.
Uwaga! Tylko PSX1204D i PSX2404D.
i Gniazdo sieci Ethernet: Złącze RJ45. Istnieje możliwość zdalnego sterowania wzmacniaczem poprzez sieć Ethernet za pośrednictwem komputera
osobistego i oprogramowania ControlSpace Designer.
o Złącze GPO/Alarm: Dla każdego kanału dostępne są złącza wyjściowe ogólnego przeznaczenia: jedno normalnie otwarte (NO), jedno normalnie
zamknięte (NC) i jedno połączenie numeru kanału, które pełni rolę masy (1–4). Do zgłoszenia i wykrycia zmiany wymagane są co najmniej dwa
połączenia (np. 3 i NC). Gdy wzmacniacz pracuje w normalnych warunkach, złącza NO są zamknięte, a złącza NC otwarte. Złącza te są przełączane
w celu wskazania potencjalnie niebezpiecznej usterki, niebezpiecznych warunków pracy lub jakiejkolwiek awarii uniemożliwiającej normalne działanie
kanału wyjściowego, w tym:
We wszystkich kanałach: Brak zasilania sieciowego (np. wyłączenie systemu).
Naprężenie termiczne: temperatura systemu jest zbyt wysoka, a zabezpieczenie termiczne jest włączone.
Wzmacniacz znajduje się w trybie czuwania.
Tylko w określonych
kanałach:
Zwarcie w okablowaniu wyjściowym: zwarcie w głośniku lub linii. Alarm jest wysyłany przez określony kanał wyjściowy, w którym doszło do zwarcia.
Dodatkowe opcje alarmu i monitorowania można znaleźć w aplikacji ControlSpace Designer.
a Port Dante: Złącze RJ45. PowerShareX przyjmuje cztery strumienie wejściowe z połączenia Dante® przez port Dante. Do wdrożenia sieci Dante należy
użyć komputera z programem Dante Controller. Dante Controller to aplikacja zarządzająca urządzeniami w sieci.
