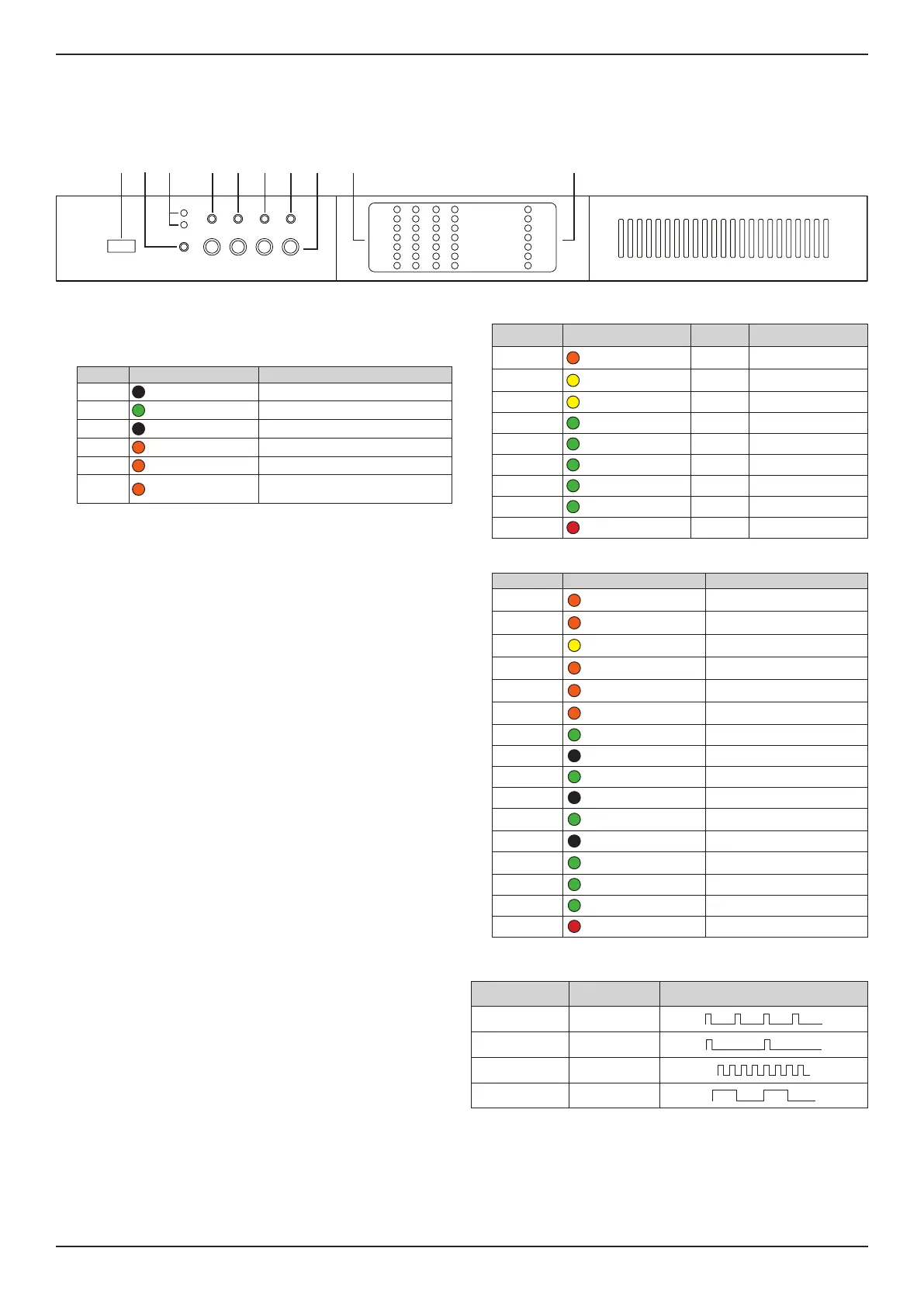

Pannello anteriore (coperchio rimosso)
Accedere al pannello anteriore rimuovendo la mascherina di sinistra e la griglia di protezione. La mascherina è fissata tramite calamite.
PSX1204D
PWR
CH1 CH2 CH3 CH4
CALL
ON
SDBY
CHECK
CLIP
LIMIT
TEMP
CHECK
REMOTE
MAINS
ALARM
POWER ON
-12dB
-24dB
SIGNAL
READY
ALARM
-6dB/TEMP
SOFT
RESET
HARD
RESET
q w o aire t y u
q Porta di servizio: solo per assistenza tecnica.
w Pulsante di accensione: tenere premuto per tre secondi per passare dalla modalità di accensione
del sistema alla modalità di standby e viceversa. Se lo si desidera, le condizioni operative possono
essere modificate tramite GPI/Remoto (attivazione/disattivazione remota).
e LED della modalità operativa: il LED diventa verde per indicare se l’amplificatore è acceso o in
modalità di standby.
LED Colore e modalità della luce Indicazione
ON Spenta L’amplificatore è spento
ON Verde fisso L’amplificatore è acceso
SBY Spenta L’amplificatore è acceso
SBY Arancione fisso L’amplificatore è in standby
SBY Arancione lampeggiante L’amplificatore è in standby automatico
SBY
“Contatore” lampeggiante
(modalità di
lampeggiamento)
Codice di errore; contattare il supporto tecnico
Bose Professional
r Pulsante CALL: riservato per uso futuro.
t Pulsante SOFT RESET: consente di ripristinare le impostazioni predefinite (DHCP) dei parametri di
rete. Tenere premuto per tre secondi.
y Pulsante HARD RESET: consente di riavviare l’amplificatore. Le impostazioni e i preset/EQ dei
diusori restano invariati. Può essere utilizzato per spegnere e riaccendere l’apparecchio quando il
pannello posteriore non è accessibile. Tenere premuto per tre secondi.
Nota: per ripristinare le impostazioni di fabbrica (DHCP) dell’amplificatore, tenere premuti
contemporaneamente i pulsanti SOFTRESET e HARD RESET per tre secondi. In questo modo sono
eliminati equalizzazioni/preset degli altoparlanti e resettate tutte le impostazioni eettuate.
u Pulsante CHECK: solo per assistenza tecnica.
i Controlli di attenuazione dei canali: controlli di attenuazione per il livello di uscita di ciascun canale.
Ruotare i selettori in senso orario per ridurre l’attenuazione e in senso antiorario per aumentarla. Il
livello di uscita può essere regolato anche tramite ControlSpace Designer.
Nota: il controllo dell’attenuazione è in serie con il connettore del livello remoto per limitare il volume di
uscita indipendentemente da qualsiasi regolazione remota.
o LED di stato dei canali: misurazione del segnale del LED di stato per i canali 1, 2, 3 e 4. Per ulteriori
dettagli leggere la seguente tabella.
Nome del LED Colore e modalità della luce
1
Misurazione
del segnale
Altre indicazioni
CLIP
Arancione lampeggiante
veloce
Clipping —
–6dB/TEMP Giallo fisso -6 dB
Avvertenza termica;
protezione termica inserita
–6dB/TEMP Giallo lampeggiante lento -6 dB Standby automatico
–12dB Verde -12 dB —
–24dB Verde -24 dB —
SIGNAL Verde fisso -60 dB Presenza di segnale
SIGNAL Verde lampeggiante -60 dB Il canale è disattivato
READY Verde fisso — Il canale è pronto
ALARM Rosso fisso — Guasto del canale
a LED di stato del sistema: indicatori di stato del sistema. Per ulteriori dettagli vedere la tabella
riportata di seguito.
Nome del LED Colore e modalità della luce
1
Indicazione
LIMIT
Arancione lampeggiante a
impulsi
Breaker Save è attivato
LIMIT Arancione fisso
Breaker Save limita l’assorbimento di
potenza
TEMP Giallo fisso
Avvertenza termica; protezione termica
inserita
CHECK Arancione fisso
Il sistema sta eettuando un controllo
automatico
CHECK Arancione lampeggiante
Il controllo automatico è stato
completato
CHECK
Arancione lampeggiante
veloce
Il controllo automatico non è disponibile
REMOTE Verde fisso Riservato per uso futuro
REMOTE Spento —
POWER ON Verde fisso Il sistema è pronto
POWER ON Spento Sistema spento
MAINS Verde fisso
La tensione di rete AC rientra nella
gamma operativa
MAINS Spento Sottotensione
MAINS Verde lampeggiante a impulsi
Avvertenza di sovratensione/
sottotensione
MAINS Verde lampeggiante veloce Sovratensione
MAINS Verde lampeggiante Fusibili di rete bruciati
ALARM Rosso fisso Guasto PSU o guasti critici
Note:
1. Andamento dei tempi di lampeggiamento dei LED di stato del sistema e di stato del canale:
Luce Tempi Comportamento
Lampeggiante a
impulsi
100 ms acceso
400 ms spento
Lampeggiante lento
100 ms acceso
900 ms spento
Lampeggiante veloce
100 ms acceso
100 ms spento
Lampeggiante
500 ms acceso
500 ms spento
