Nederlands • 29Installatiehandleiding • PowerShareX PSX1204D/PSX2404D/PSX4804D
Productgegevens
PRO.BOSE.COM
PowerShareX PSX1204D/PSX2404D/PSX4804D

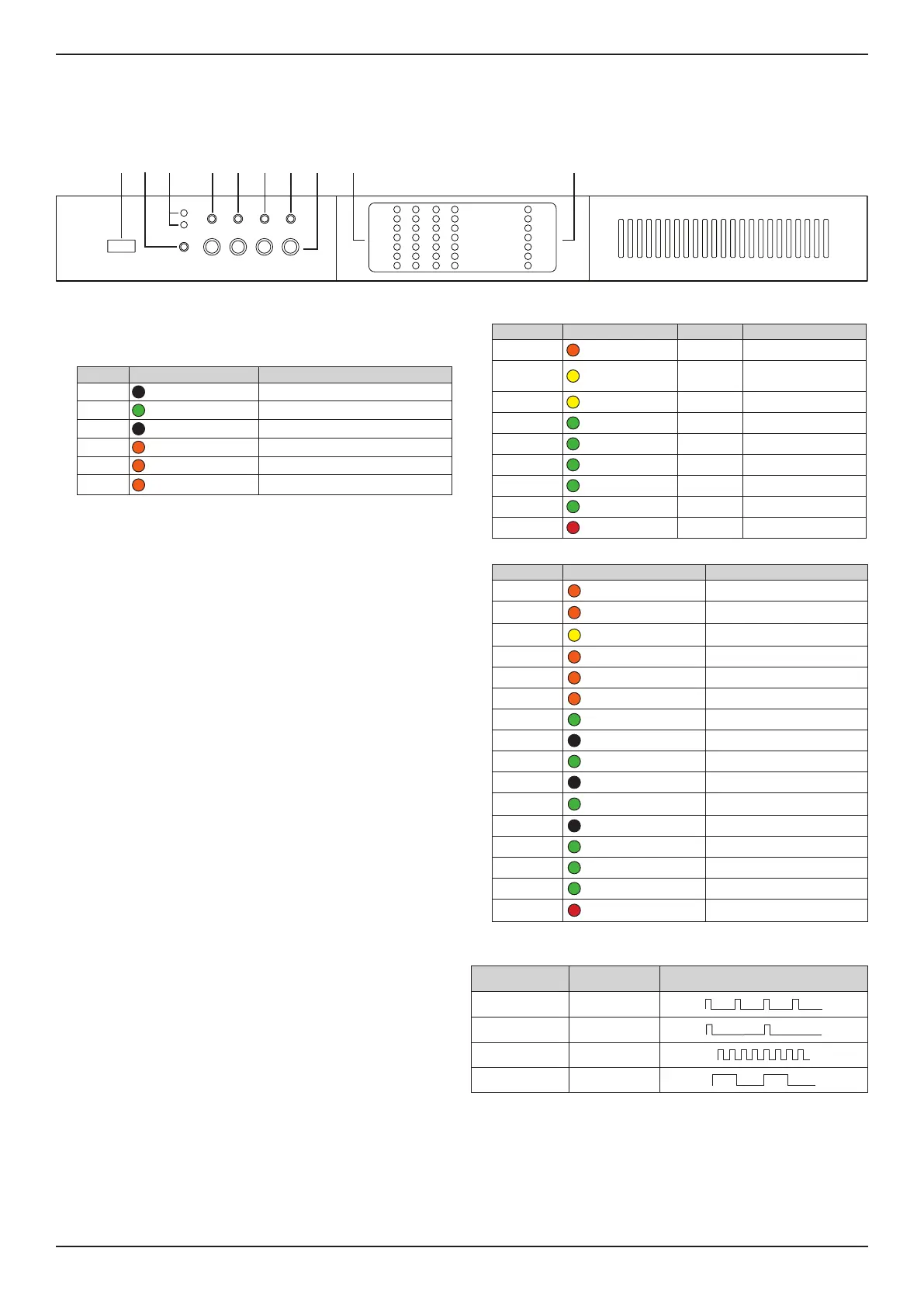

Voorpaneel (afdekplaat verwijderd)
Verwijder de linker frontplaat en het beschermende gaas om toegang te krijgen tot het voorpaneel. De frontplaat is vastgezet met magneten.
PSX1204D
PWR
CH1 CH2 CH3 CH4
CALL
ON
SDBY
CHECK
CLIP
LIMIT
TEMP
CHECK
REMOTE
MAINS
ALARM
POWER ON
-12dB
-24dB
SIGNAL
READY
ALARM
-6dB/TEMP
SOFT
RESET
HARD
RESET
q w o aire t y u
q Servicepoort: alleen voor service.
w Aan/uit-knop: Houd drie seconden ingedrukt om te schakelen tussen systeem Aan en de
Stand-bymodus. Indien gewenst kan de bedrijfstoestand worden gewijzigd door de
GPI/Remote (Remote On/O).
e Leds bedrijfsmodus: de led brandt groen om aan te geven of de versterker Aan is of in de
Stand-bymodus staat.
Led Lichtkleur en patroon Indicatie
ON Uit Versterker is uitgeschakeld
ON Brandt groen Versterker is ingeschakeld
SDBY Uit Versterker is ingeschakeld
SDBY Brandt oranje Versterker is in stand-bymodus
SDBY Knippert oranje Versterker is in de automatische stand-bymodus
SDBY Knippert in een patroon
Foutcode; neem contact op met de technische
ondersteuning van Bose Professional
r Knop Callback: gereserveerd voor toekomstig gebruik.
t Knop Soft Reset: Hiermee worden de netwerkparameters teruggezet naar de standaardinstellingen
(DHCP). Houd drie seconden ingedrukt.
y Knop Hard Reset: Start de versterker opnieuw op. Instellingen en equalizers/presets van de
luidspreker worden niet beïnvloed. Kan worden gebruikt om uit en weer in te schakelen wanneer
het achterpaneel niet toegankelijk is. Houd drie seconden ingedrukt.
Opmerking: Om de versterker terug te zetten naar de fabrieksinstellingen (DHCP), houdt u de knoppen
SoftReset en HardReset drie seconden ingedrukt. Hierdoor worden de equalizers/presets van de
luidspreker verwijderd en worden eventuele aangepaste instellingen gereset.
u Knop Self Check: alleen voor service.
i Regelaars voor kanaaldemping: Dempingsregelaars voor het uitgangsniveau van elk kanaal. Draai
de knoppen met de klok mee om de demping te vergroten en tegen de klok in om de demping te
verkleinen. Het uitgangsniveau kan ook worden geregeld met ControlSpace Designer.
Opmerking: De dempingsregeling is in serie geschakeld met de Remote Level-aansluiting om het
uitgangsvolume te beperken, ongeacht externe aanpassing.
o Leds voor kanaalstatus: Statusled van signaalmeting voor kanaal 1, 2, 3 en 4. Zie de onderstaande
tabel voor details.
Lednaam Lichtkleur en patroon
1
Signaalmeting Andere indicatie
CLIP Oranje Clipping —
-6 dB/TEMP Brandt geel -6dB
Temperatuurwaarschuwing;
thermische beveiliging
ingeschakeld
-6dB/TEMP Knippert continu geel -6dB Automatische stand-byfunctie
-12dB Groen -12dB —
-24dB Groen -24dB —
SIGNAL Brandt groen -60dB Signaal aanwezig
SIGNAL Knippert groen -60 dB Kanaal is gedempt
READY Brandt groen — Kanaal is gereed
ALARM Brandt rood — Kanaalstoring
a Leds voor systeemstatus: Systeemstatuslampjes. Zie de onderstaande tabel voor details.
Lednaam Lichtkleur en patroon
1
Indicatie
LIMIT Knippert pulserend oranje Breaker Save is ingeschakeld
LIMIT Brandt oranje
Breaker Save beperkt het
stroomverbruik
TEMP Brandt geel
Temperatuurwaarschuwing; thermische
beveiliging ingeschakeld
CHECK Brandt oranje Het systeem voert een zelftest uit
CHECK Knippert oranje Zelftest is voltooid
CHECK Snel knipperend oranje Zelftest is niet beschikbaar
REMOTE Brandt groen Gereserveerd voor toekomstig gebruik
REMOTE Uit —
POWER ON Brandt groen Systeem is gereed
POWER ON Uit Het systeem staat uit
MAINS Brandt groen
De netspanning ligt binnen het
bedrijfsbereik
MAINS Uit Onderspanning
MAINS Knippert pulserend groen Waarschuwing over-/onderspanning
MAINS Knippert snel groen Overspanning
MAINS Knippert groen Doorgebrande hoofdzekeringen
ALARM Brandt rood
Storing of kritieke fouten in de
voedingseenheid
Opmerkingen:
1. Tijdspatronen van de leds voor systeemstatus en kanaalstatus:
Verlichting Tijden Gedrag
Knippert pulserend
100 ms aan
400 ms uit
Knippert continu
100 ms aan
900 ms uit
Knippert snel
100 ms aan
100 ms uit
Knippert
500 ms aan
500 ms uit
