Produktopplysninger
PRO.BOSE.COM
PowerShareX PSX1204D/PSX2404D/PSX4804D

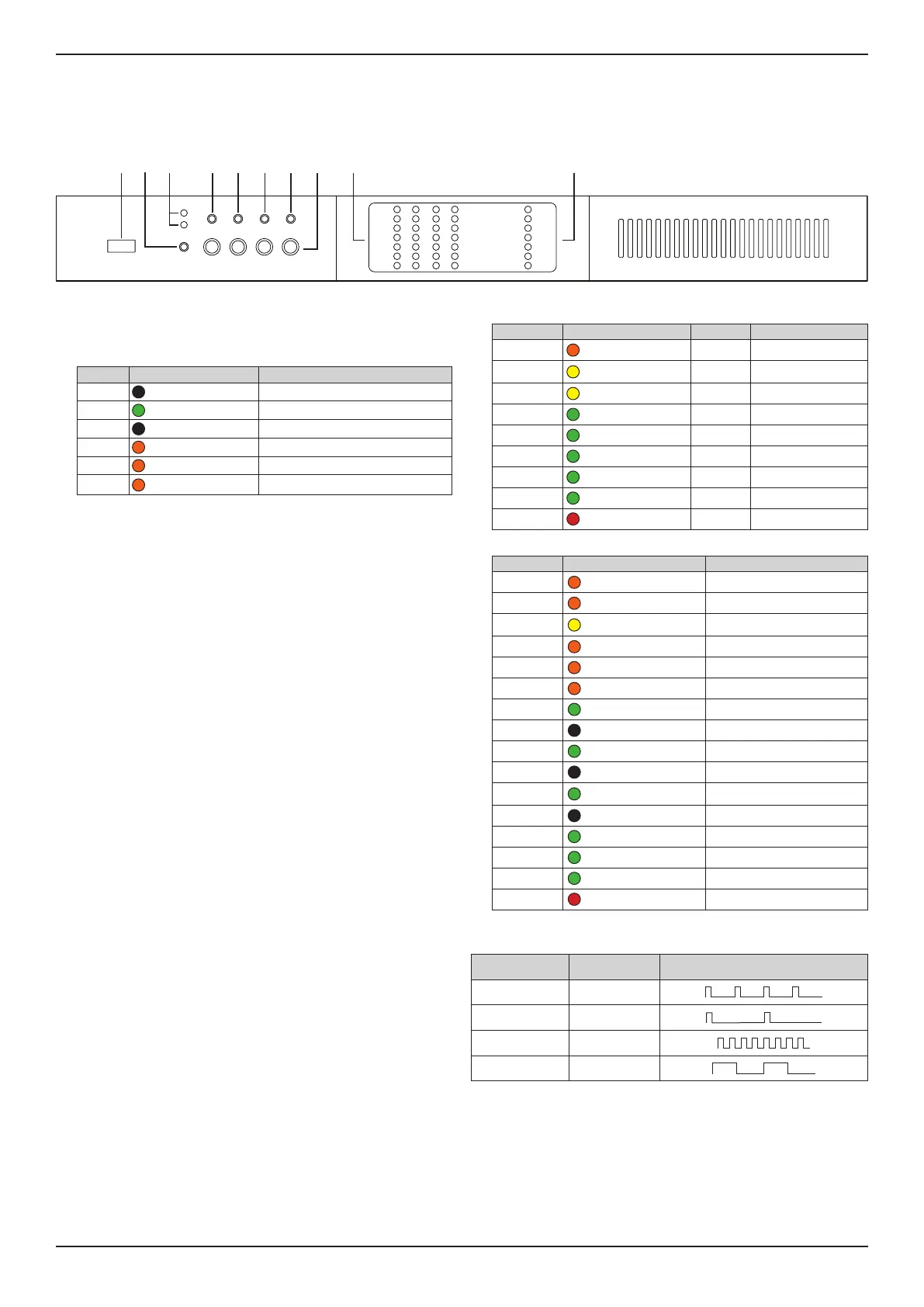

Frontpanel (med dekselet av)
Få tilgang til frontpanelet ved å fjerne frontplaten og den beskyttende nettingen på venstre side. Frontplaten holdes på plass ved hjelp av magneter.
PSX1204D
PWR
CH1 CH2 CH3 CH4
CALL
ON
SDBY
CHECK
CLIP
LIMIT
TEMP
CHECK
REMOTE
MAINS
ALARM
POWER ON
-12dB
-24dB
SIGNAL
READY
ALARM
-6dB/TEMP
SOFT
RESET
HARD
RESET
q w o aire t y u
q Serviceport: Kun for service.
w Av/på-knapp: Når du vil bytte mellom modiene On (På) og Standby (Ventemodus), trykker du på og
holder nede knappen i tre sekunder. Driftstilstanden kan om ønskelig endres ved hjelp av
GPI/Remote (fjernkontroll for av/på).
e LED-lamper for driftsmodus: LED-lampen er grønn når den viser at forsterkeren er On (På), eller i
Standby (Hvilemodus) .
LED Lysfarge og -mønster Indikasjon
PÅ Av Forsterkeren slår seg av
PÅ Lyser grønt Forsterkeren slår seg på
SBY Av Forsterkeren slår seg på
SBY Lyser oransje Forsterkeren er i hvilemodus
SBY Blinker oransje Forsterkeren er i automatisk hvilemodus
SBY
Blinke-«teller»
(blinkemønster)
Feilkode – kontakt teknisk kundestøtte hos Bose
Professional
r Tilbakekallingsknapp: Reservert for fremtidig bruk.
t Knapp for myk tilbakestilling Tilbakestiller nettverksparametre til standardinnstillingene (DHCP).
Trykk på og hold inne i tre sekunder.
y Knappen for hard tilbakestilling: Starter forsterkeren på nytt. Innstillinger og høyttaler-EQ/
forhåndsinnstillinger påvirkes ikke. Kan brukes til å slå enheten av og på når bakpanelet ikke er
tilgjengelig. Trykk på og hold inne i tre sekunder.
Merk: Hvis du vil tilbakestille forsterkeren til fabrikkinnstillingene (DHCP), trykker du på og holder inne
både Soft Reset- (Myk tilbakestilling) og Hard Reset-knappen (Hard tilbakestilling) i tre sekunder. Dette
fjerner høyttalerens EQ/forhåndsinnstillinger og tilbakestiller alle justerte innstillinger.
u Selvsjekk-knapp: Kun for service.
i Channel Attenuation-kontrollene (Kanalattenuering): Attenueringskontrollene for utgangsnivå i
hver kanal. Drei kontrollene med urviseren for å redusere attenueringen og mot urviseren for å øke
attenueringen. Utgangsnivå kan også justeres med ControlSpace Designer.
Merk: Attenueringskontroll er i serie med Remote Level-kontakten (Fjernkontroll-nivå) for å begrense
utgangsvolumet uavhengig av justering med fjernkontrollen.
o LED-lamper for kanalstatus: Signalmåling av status-LED-lamper for kanal 1, 2, 3 og 4. Se tabellen
nedenfor for detaljer.
LED-navn Lysfarge og -mønster
1
Signalmåling Annen indikasjon
CLIP Oransje Klipping -
-6dB / TEMP Lyser gult -6dB
Temperaturadvarsel –
varmebeskyttelse aktivert
-6dB / TEMP Blinker konstant gult -6dB Auto-standby
-12dB Grønn -12dB -
-24dB Grønn -24dB -
SIGNAL Lyser grønt -60dB Signal som vises
SIGNAL Blinker grønt -60dB Kanalen er dempet
READY Lyser grønt - Kanalen er klar
ALARM Lyser rødt - Kanalfeil
a Status-LED-lamper for systemet: Systemstatusindikatorer. Se tabellen nedenfor for detaljer.
LED-navn Lysfarge og -mønster
1
Indikasjon
LIMIT Pulserer oransje Eektbryter er aktivert
LIMIT Lyser oransje Eektbryter begrenser strømforbruket
TEMP Lyser gult
Temperaturadvarsel – varmebeskyttelse
aktivert
CHECK Lyser oransje Systemet går inn i selvsjekk
CHECK Blinker oransje Selvsjekk er fullført
CHECK Raskt blinkende oransje Selvsjekk er ikke tilgjengelig
REMOTE Lyser grønt Reservert for fremtidig bruk
REMOTE Av -
POWER ON Lyser grønt Systemet er klart
POWER ON Av Systemet er slått av
MAINS Lyser grønt
Nettspenningen er innenfor
driftsområdet
MAINS Av Underspenning
MAINS Pulserer grønt Advarsel om over- eller underspenning
MAINS Blinker raskt grønt Overspenning
MAINS Blinker grønt Hovedsikringer har gått
ALARM Lyser rødt PSU-feil, eller kritiske feil
Merknader:
1. Tidsmønster på LED-lamper for systemstatus og kanalstatus:
Lysmønster Tidsmønster Adferd
Pulserer
100ms på
400ms av
Blinker konstant
100ms på
900 ms av
Blinker raskt
100ms på
100 ms av
Blinker
500 ms på
500 ms av
