产品详细信息
PRO.BOSE.COM

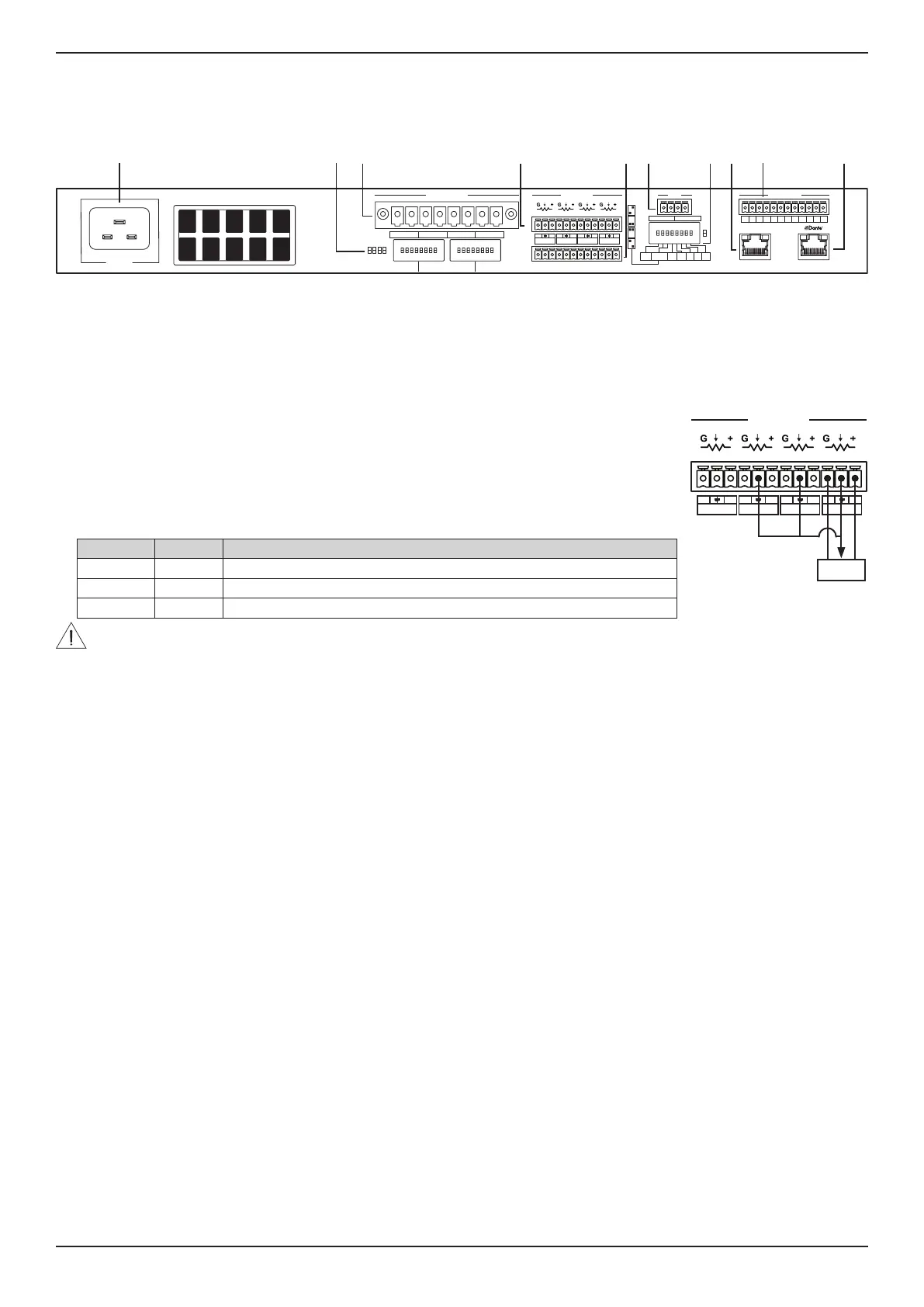

后面板
Ethernet
100V70V
Lo-Z
35Hz
HPF O
Hi-Z 70Hz HPF On
CH4
+
–
+
–
+
–
+
–
CH3 CH2 CH1
LEVELLINE
OUTPUTS INPUTS
MAINS
ALARM
35dB
32dB
29dB
26dB
GAIN
CH1
MSTR
BRK
SAVE
NRG
SAVE
USR
A
USR
B
CONFIG
2Ω
GPI
CH4
+–
CH3
+–
CH2
+–
CH1
+–
REMOTE ON REMOTE OFF
4NCNONCNONCNONCNO321
ON
OFF
q ow e y ir t u a
q 电源输入：电源线连接。在功放开启时拔下电源线是一种可接受的断电方法。
w 输出配置 DIP 开关：使用各通道的这四个开关可完成低阻抗（定阻）和高阻抗（定压）输出的混合配置。
70V/100V：在 70 伏和 100 伏之间切换通道输出操作。
Lo-Z/Hi-Z：在低阻抗（定阻）和高阻抗（定压）之间切换通道输出阻抗。
35Hz/70Hz：在 35Hz 和 70Hz 之间切换通道输出频率。
HPF O/HPF On：激活或停用通道输出的高通滤波器。
e 输出接口：用于扬声器连接的八端子连接器。各通道均可提供高达300瓦(PSX1204D)、600瓦(PSX2404D)或1200瓦(PSX4804D)的功率。
r 远程控制电平接口：各通道的电平均可通过线性10kΩ电位器远程调节，但是电位器需与该通道的输入电平接口
相连。或者将电位器的电阻可变引脚并联到多个通道，可同时控制多个通道的远程电平调整（请参见示例图，其
中的电位器同时控制着通道1-3）。
远程电平控件与通道衰减控件串联。
注意： ControlCenter CC-1 、 CC-2 和 CC-3 与 PowerShareX 功放不兼容。
t 线路输入接口：平衡模拟音频信号的线路电平输入。
y GPI/远程控制接口：远程开/关控制。两对端子对触点之间的压差作出反应：5VDC和24VDC之间的电压差触
发控制。端子的作用因功放实际状态不同而异：
远程控制开 远程控制关 功放状态
ΔV ≥ 5V
任何 强制打开；功放进入待机模式，并且静音。
ΔV < 3V ΔV ≥ 5V
强制关闭；功放退出待机模式，并且取消静音。
ΔV < 3V ΔV < 3V
无更改（保持待机或当前状态）。
注意：任何超过 28VDC 的电压都可能损坏输入电路。
u 系统配置 DIP 开关：DIP开关用于控制整体系统输出和性能。
CH1 MSTR：当 CH1 MSTR 开关关闭时，远程控制电平电位器对各通道单独起作用。当 CH1 MSTR 开关打开时，通道 1 的远程控制电平电位器充
当主电平，控制所有四个通道的音量。
GAIN：按照功放背面的配置图将增益灵敏度设置为 35dB、32dB、29dB 或 26dB。此功能设计用于匹配输入信号的电压。
BRK SAVE（自动电能保护）: 当 (1) 电网无法提供足够的电流以持续驱动负载时，或 (2) 至少有一个连接到同一插座的功放达到线路的临界功率消
耗时，请切换至 ON（开机）。激活时，“自动电能保护”将电源的最大持续电流消耗减半，从而降低可用的输出功率。这将影响功放的整体性能。
NRG SAVE（节能）：当输入信号低于定义的阈值时，可以降低电源设备的功耗。切换至 ON 时，各通道单独激活 Energy Save（节能）模式。
如果所有通道上的信号缺失超过 30 分钟，则应用自动待机，关闭主 PSU 以进一步节省电能（可通过 ControlSpace Designer 选择超时时间）。
检测到输入信号时，恢复正常操作。
USR A：此功能不可用。
USR B：此功能不可用。
USR C：此功能不可用。 注意：仅限 PSX4804D 。
2Ω：PowerShareX 功放在 4Ω 输出负载时工作最优，但 2 开关允许负载低至 2Ω。切换至 ON 以激活工作条件，将各通道的最大输出电压限制
在 85V
峰值
，从而优化极低负载下的性能。这会影响为匹配低阻抗而进行的所有输出通道设置（例如在 Lo-Z 定阻配置中）。为获得理想的 2Ω 性能，
请将所有通道的 Lo-Z/Hi-Z 输出配置 DIP 切换至 Lo-Z。
注意：仅限 PSX1204D 和 PSX2404D 。
i 以太网接口：RJ45接口。通过个人计算机和ControlSpace Designer软件，通过以太网连接远程控制功放。
o GPO/警报接口：各通道都配有通用输出连接：一个常开 (NO)连接、一个常闭 (NC)连接和一个通道编号连接，通道编号连接用作接地(1–4)。
至少需要连接两个端口才能报告和检测更改（例如，3和NC）。当功放处于正常工作状态时，NO触点闭合，NC触点打开。切换这些触点以指
示潜在危险故障、不安全的操作条件或任何阻止正常输出通道操作的故障，具体包括：
所有通道：
无交流电源（例如系统关闭）。
过热：因系统温度太高而启用热保护。
功放处于待机模式。
仅受影响的通道： 输出接线短路：扬声器或线路短路。发生短路事件的特定输出通道发出警报。
请参阅 ControlSpace Designer，了解其他警报和监控选项。
a Dante 接口：RJ45接口。PowerShareX通过Dante接口接收来自Dante
®
连接的四个输入流。通过运行Dante Controller的计算机部署
Dante网络。Dante Controller是一个软件应用程序，用于管理网络上的设备。
