50 • 繁體中文 PowerShareX PSX1204D/PSX2404D/PSX4804D • 安裝指南
產品詳細資料
PRO.BOSE.COM

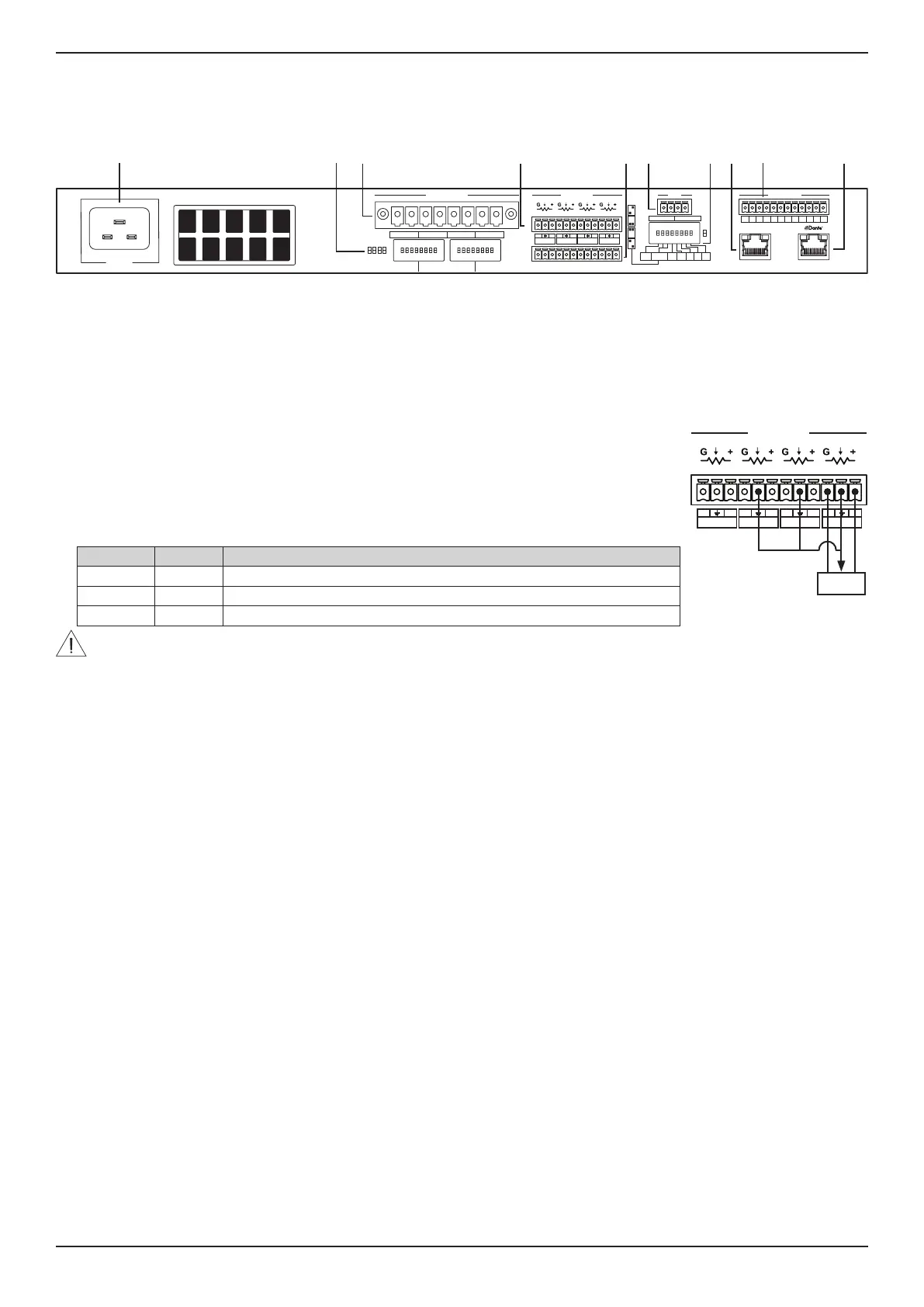

後面板
Ethernet
100V70V
Lo-Z
35Hz
HPF O
Hi-Z 70Hz HPF On
CH4
+
–
+
–
+
–
+
–
CH3 CH2 CH1
LEVELLINE
OUTPUTS INPUTS
MAINS
ALARM
35dB
32dB
29dB
26dB
GAIN
CH1
MSTR
BRK
SAVE
NRG
SAVE
USR
A
USR
B
CONFIG
2Ω
GPI
CH4
+–
CH3
+–
CH2
+–
CH1
+–
REMOTE ON REMOTE OFF
4NCNONCNONCNONCNO321
ON
OFF
q ow e y ir t u a
q 電源輸入：電源線連接。可於擴大機開啟時以拔除電源線的方式來關機。
w 輸出配置 DIP 開關：可以在各聲道使用這四個開關，調整低阻抗與高阻抗輸出負載的各種混合配置。
70V/100V：可於 70 伏特與 100 伏特之間切換調整聲道輸出操作。
Lo-Z/Hi-Z：可於低阻抗與高阻抗之間切換調整聲道輸出阻抗。
35Hz/70Hz：可於 35 Hz 與 70 Hz 之間切換調整聲道輸出頻率。
HPF O/HPF On：可以啟用或停用聲道輸出高通濾波器。
e 輸出連接端子：可用於連接揚聲器的八端子連接器。每聲道可提供最高300瓦(PSX1204D)、600瓦(PSX2404D)或1200瓦(PSX4804D)
的功率。
r 遠端位準連接端子：各聲道的位準可透過連接至該聲道的輸入位準連接端子的10 kΩ線性電位器，進行遠端調
整。或者，若要同時啟用多個聲道的遠端位準調整，請將電位器的電阻可變針腳以並聯方式連接至多個聲道
(請參見範例圖，圖中的電位器控制聲道1–3)。遠端位準控制項與聲道衰減控制項相互串聯。
備註： ControlCenter CC-1 、 CC-2 及 CC-3 與 PowerShareX 擴大機不相容。
t 線性輸入連接端子：線性位準輸入，以獲得平衡類比音訊訊號。
y GPI/遠端連接端子：控制遠端開啟/關閉。兩對端子都會回應接點之間的差分電壓：5 VDC與24 VDC之間的電
壓差會觸發控制。依擴大機的實際狀態而定，端子的作用會有所不同：
遠端開啟 遠端關閉 擴大機狀態
ΔV ≥ 5V
不限 強制開啟；擴大機會進入待機模式，並處於靜音狀態。
ΔV < 3V ΔV ≥ 5V
強制關閉；擴大機會退出待機模式，並取消靜音狀態。
ΔV < 3V ΔV < 3V 保持不變 (保持待機狀態或目前狀態)。
注意：任何超過 28 VDC 的電壓都可能對輸入電路造成損壞。
u 系統配置 DIP 開關：DIP開關可用於控制整體系統的輸出與效能。
CH1 MSTR：當 CH1 MSTR 開關切換為 OFF (關閉) 時，遠端位準電位器會針對各個聲道獨立運作。當 CH1 MSTR 開關切換為 ON (開啟) 時，
聲道 1 的遠端位準電位器會作為主要位準，可控制所有四個聲道的音量。
GAIN：可依照擴大機背面的配置圖，將增益靈敏度調整為 35 dB、32 dB、29 dB 或 26 dB。此功能旨在配合輸入訊號的電壓。
BRK SAVE (斷路器節約)：會在以下情況切換為 ON (開啟)：(1) 電網無法提供足夠的電流來持續驅動負載；或 (2) 當連接至同一插座的擴大機
中，至少有一台可達到線路的臨界功率吸收時。在啟動之後，斷路器節約功能會將來自電源的最大持續吸收電流減半，進而降低可用輸出功率。
這將會影響擴大機的整體效能。
NRG SAVE (節能)：當輸入訊號低於所定義的閾值時，電源供應裝置會允許減少功率消耗。當切換為 ON (開啟) 時，節能功能會在各個聲道獨立
啟動。如果所有聲道的訊號消失超過 30 分鐘，系統將會套用自動待機功能，並關閉主要 PSU，以進一步節能 (逾時時間可透過 ControlSpace
Designer 選擇)。系統會在偵測到輸入訊號時恢復正常運作。
USR A：此功能無法使用。
USR B：此功能無法使用。
USR C：此功能無法使用。 備註：僅限 PSX4804D 。
2Ω：PowerShareX 擴大機已針對搭配 4Ω 輸出負載的使用狀況進行優化，但此 2 開關可允許負載降至 2Ω。切換為 ON (開啟) 即可啟動此操
作條件：將每聲道的最大輸出電壓限制為 85V
Peak
，以於低負載的情況下優化效能。這會影響所有配合低阻抗進行設定的輸出聲道 (亦即使用低阻抗
配置)。若要獲得最佳的 2Ω 效能，請將所有聲道的低阻抗/高阻抗輸出配置 DIP 切換為低阻抗。
備註：僅限 PSX1204D 與 PSX2404D 。
i 乙太網路連接埠：RJ45連接端子。可使用個人電腦與ControlSpace Designer 軟體，透過乙太網路連接功能，從遠端控制擴大機。
o GPO/警報輸入端子：各聲道均有通用輸出連接端子：一個為「常開」(NO)、一個為「常關」(NC)，以及一個用於接地的聲道編號連接端子
(1–4)。回報與偵測變更需要使用至少兩個連接端子才能進行(例如3與NC)。擴大機處於正常運作狀態時，「常開」接點會關閉，「常關」接點
會開啟。這兩個接點的切換會指示可能存在的危險故障、不安全的運作狀態，或有任何可能影響輸出聲道正常運作的故障問題，包括以下情況：
所有聲道：
無交流電源 (亦即系統關機)。
熱應力：系統溫度過高，已啟用過熱保護。
擴大機處於待機模式。
僅限受影響的聲道： 輸出線路短路：揚聲器或線路短路。系統會發送發生短路事件的特定輸出聲道的警報。
請參閱 ControlSpace Designer 以瞭解其他警報及監控選項。
a Dante 連接埠：RJ45連接端子。PowerShareX可透過Dante連接埠接收來自Dante
®
連接的四個輸入串流。您可以使用執行Dante Controller
軟體的電腦來實行Dante網路。Dante Controller軟體是一款軟體應用程式，可用於管理網路中的設備。
Ethernet
100V70V
Lo-Z
35Hz
HPF O
Hi-Z 70Hz HPF On
CH4
+
–
+
–
+
–
+
–
CH3 CH2 CH1
LEVELLINE
OUTPUTS INPUTS
MAINS
ALARM
35dB
32dB
29dB
26dB
GAIN
CH1
MSTR
BRK
SAVE
NRG
SAVE
USR
A
USR
B
CONFIG
2Ω
GPI
CH4
+–
CH3
+–
CH2
+–
CH1
+–
REMOTE ON REMOTE OFF
4NCNONCNONCNONCNO321
ON
OFF
10 kΩ
