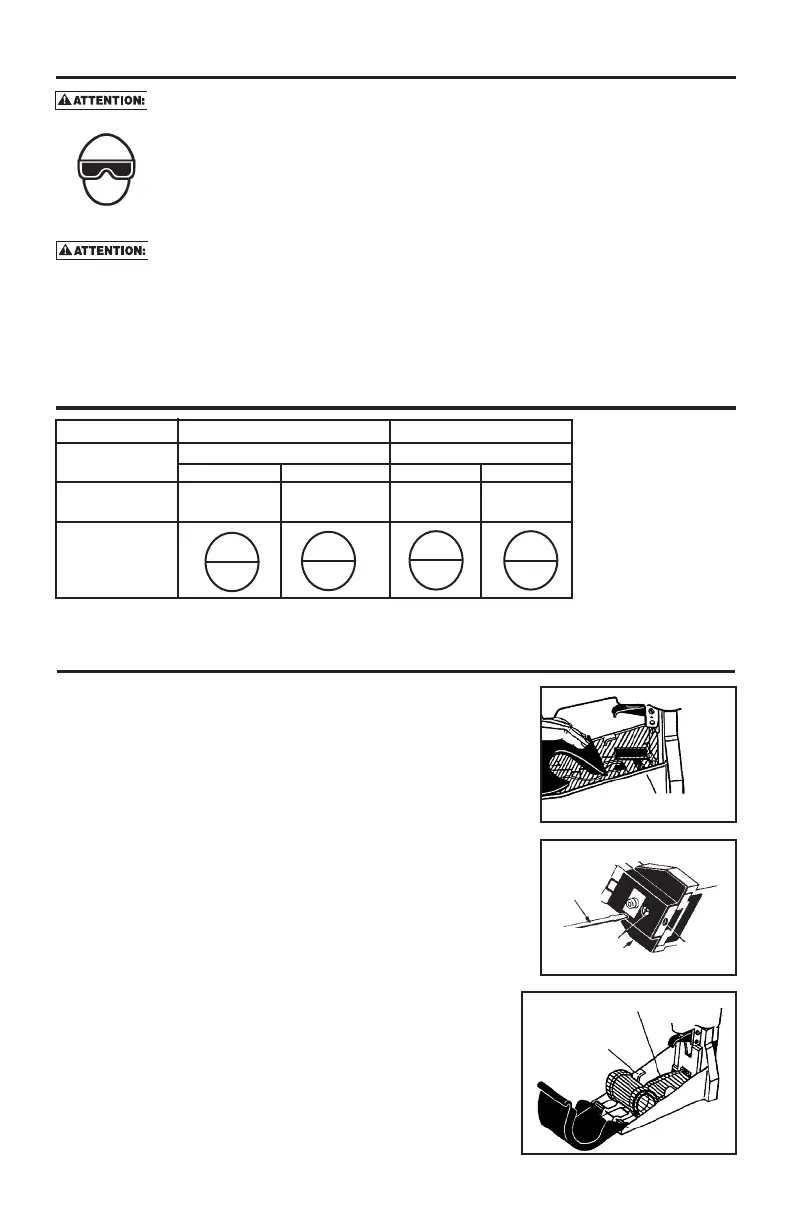

CHARGEMENT DE LA D62ADC/DS-3219/DS-3522
DES LUNETTES DE SÉCURITÉ se conformant aux normes ANSI et qui protgent des
particules projetées du côté FRONTAL ainsi que du côté LATÉRAL doivent TOUJOURS tre
p
ortées par l’opérateur et toute autre personnes se trouvant dans la zone de travail lors
d’une connexion  l’alimentation d'air, du chargement, du fonctionnement ou de l’entretien
de cet outil. Une telle protection des yeux est indispensable pour vous protéger contre les
attaches et débris projetés, susceptibles de causer des blessures sérieuses.
L’employeur et/ou l’utilisateur doivent s’assurer que les lunettes de sécurité appropriées
s
ont portées. L’équipement de protection des yeux doit tre conforme  la norme ANSI Z87.1
et fournir une protection frontale et latérale. REMARQUE : Les lunettes sans protection
l
atérale et les masques faciaux ne fournissent pas la protection nécessaire.
A
FIN DE PRÉVENIR LES BLESSURES ACCIDENTELLES :
• Ne placez jamais la main ou toute autre partie du corps dans la zone de décharge de clou
de l'outil alors que l’alimentation d’air est connectée.
• Ne dirigez jamais l’outil vers une autre personne. • Ne vous chahutez jamais.
• N’appuyez jamais sur la gâchette sans que le nez de pose soit dirigé vers la surface de travail.
• Veillez  toujours manipuler l’outil avec précaution.
• N’appuyez jamais sur la gâchette pendant le chargement de l’outil.
TABLEAU DES PIÈCES ET ATTACHES
GUIDES LATÉRAUX DU RUBAN
BOSSAGE
DU MAGASIN
-24-
CHARGEMENT DE LA D62ADC
1. Déconnecter l’alimentation d’air
2. Ouvrez le magasin
Appuyez sur le couvercle légèrement afin de le décrocher du magasin et ouvrez le
couvercle
(FIG.1).
3. Vérifiez la longueur de patte de l’agrafe
La D62ADC peut être réglée en fonction de différentes longueurs de pattes d’agrafe.
A) Afin de régler l’appareil en fonction de la longueur de patte, desserrez la
vis de pression et tournez le cadran 180 degrés à l’aide d’un tournevis au
réglage désiré. Serrez la vis de pression
(FIG.2).
B) Desserrez les quatre vis pour pouvoir régler les guides de rubans d’agrafes
(FIG.3) :
1) Pour les agrafes de 13 mm (1/2 po) : poussez les guides vers l’avant
et vers l’intérieur aussi loin que possible, puis serrez les vis.
2) Pour les agrafes de 16 mm (5/8 po) : poussez les guides vers l’arrière
et placez les vis au centre des fentes, puis serrez les vis.
3) Pour les agrafes de 19 mm (3/4 po) : poussez les guides vers l’avant
et vers l’extérieur aussi loin que possible, puis serrez les vis.
MAGASIN
SUPPORT AVANT
VIS DE
RÉGLAGE
AXE
D'ARTICULATION
TOURNEVIS
FIG.1
FIG.2
FIG.3
5/8" (16mm) 3/4" (19mm) 3/4" (19mm) 7/8" (22mm)
MODÈLE D62ADC/DS-3219/DS-3522 DS-3522
PINCES À RÉGULIÈRE/PLATE PROFONDE
SERTIR --A01200601(L.H.) A01200501(R.H.)
S
L
S
L
S
L
S
L
LONGUEURS
DES ATTACHES
POSITION DE
COMMANDE
