CHARGEMENT DE LA DS-3219/DS-3522
1
. Débrancher de l’alimentation d’air
2. Tirer sur le pousseur jusqu’ ce qu’il soit rentré sous l’arrire du magasin  la
position 1.
(
FIG.8)
3
. Vérifiez la longueur de patte de l’agrafe
La D62ADC/DS-3522 peut être réglée en fonction de différentes longueurs de
pattes d’agrafe.
A
) Afin de régler l’appareil en fonction de la longueur de patte, desserrez la
vis de pression
(FIG.2) et tournez le cadran 180 degrés à l’aide d’un
tournevis au réglage désiré. Serrez la vis de pression.
4
. Charger le bâton d’agrafes depuis l’arrire de l’outil
5. Faire glisser le poussoir depuis la position 1 jusqu’ l’arrire du bâton
d’agrafes (FIG.9).
6. Réglage de la pince (FIG.4) :
Tournez l’écrou spécial par la fenêtre dans le sens horaire afin de serrer la pince
et dans le sens antihoraire pour desserrer la pince. Utilisez un outil convenant
p
our un orifice de 3 mm (1/8 po). Remarque : Enlever l’outil de réglage aprs
a
voir effectué le réglage de l’outil
7. Réglage de la profondeur
(FIG.5) :
Desserrez la vis avant et réglez à la profondeur désirée. Lorsque le bord supérieur
de la plaque d’ajustement est à son plus haut réglage (no 4), les pinces sont à
leur pénétration la moins profonde. Lorsqu’il est réglé à son plus bas réglage (no
1), les pinces sont à leur pénétration la plus profonde. Remarque : Serrez la vis
avant d'utiliser l'outil.
8. Agrafage
Saisir la poignée d’une main. Positionnez la boîte en ligne avec l’emplacement
désiré de l’agrafe. Il y a un petit bossage de chaque côté du cadre servant d’aide
pour localiser la position de l’agrafe. Appuyez sur la gâchette. Déplacez l’appareil
au prochain emplacement en appuyant ou non sur la gâchette. La fermeture la
plus forte requiert que les agrafes soient près de l’extrémité de la boîte. Vérifiez
les exigences sur l’emballage. Vérifiez le pincement des agrafes sur des
échantillons du panneau utilisé. Les réglages de la profondeur de pénétration et
du resserrement de la pince sont faciles et instantanés; il est conseillé d'en tirer
pleinement avantage.
9. Veillez  toujours déconnecter l’alimentation d’air : 1) Avant de procéder 
des ajustements; 2) Au moment de réparer l’outil; 3) Au moment de
dégager un blocage; 4) Lorsque l’outil n’est pas utilisé; 5) Au moment de se
déplacer vers une zone de travail différente, puisque l’outil pourrait tre
actionné accidentellement et causer des blessures.
Enlvement des agrafes bloquées
Retirer le bâton restant du magasin. Forcer le dispositif de blocage à la position
ouverte à l’aide d’un tournevis (FIG.10). Retirer le magasin (FIG.11). Nettoyer le
blocage et réinsérer le magasin. Forcer le dispositif de blocage en position
fermée (FIG.12).
Position 1
-26-
Le dispositif
de blocage

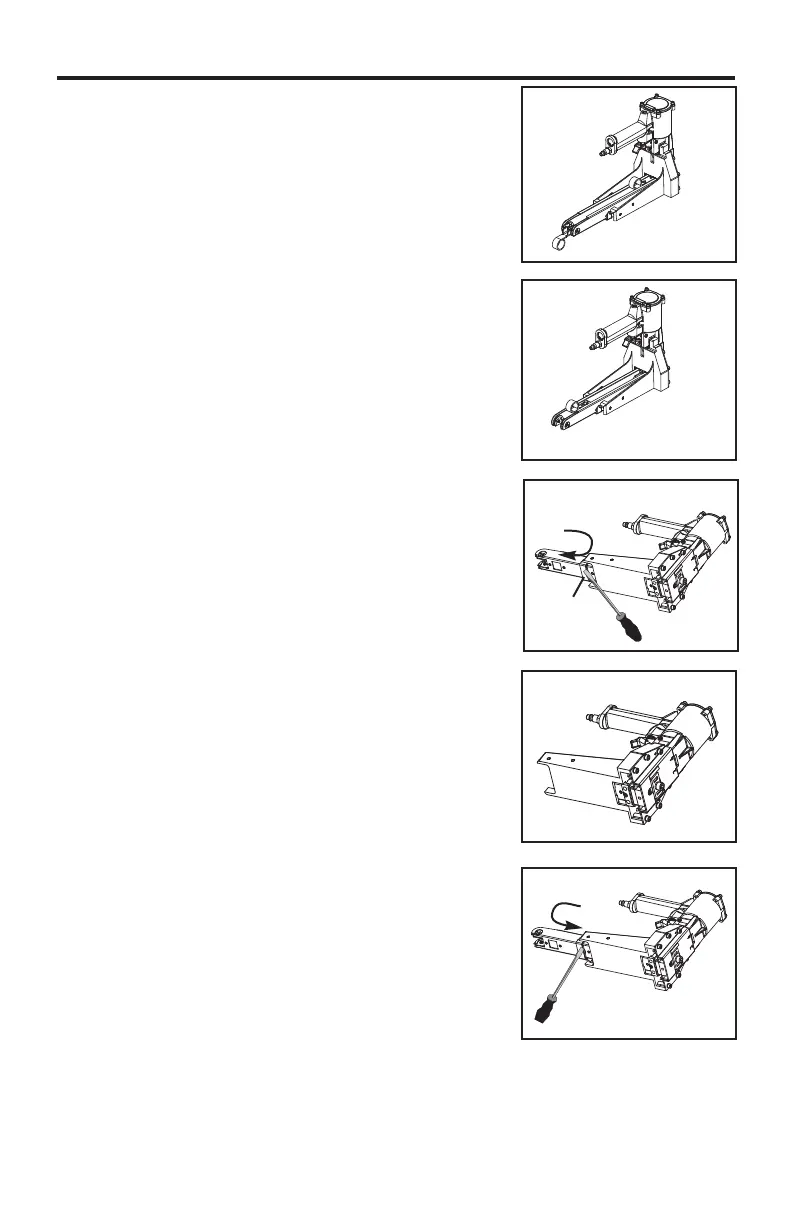

FIG.8
FIG.9
FIG.10
FIG.11
FIG.12
