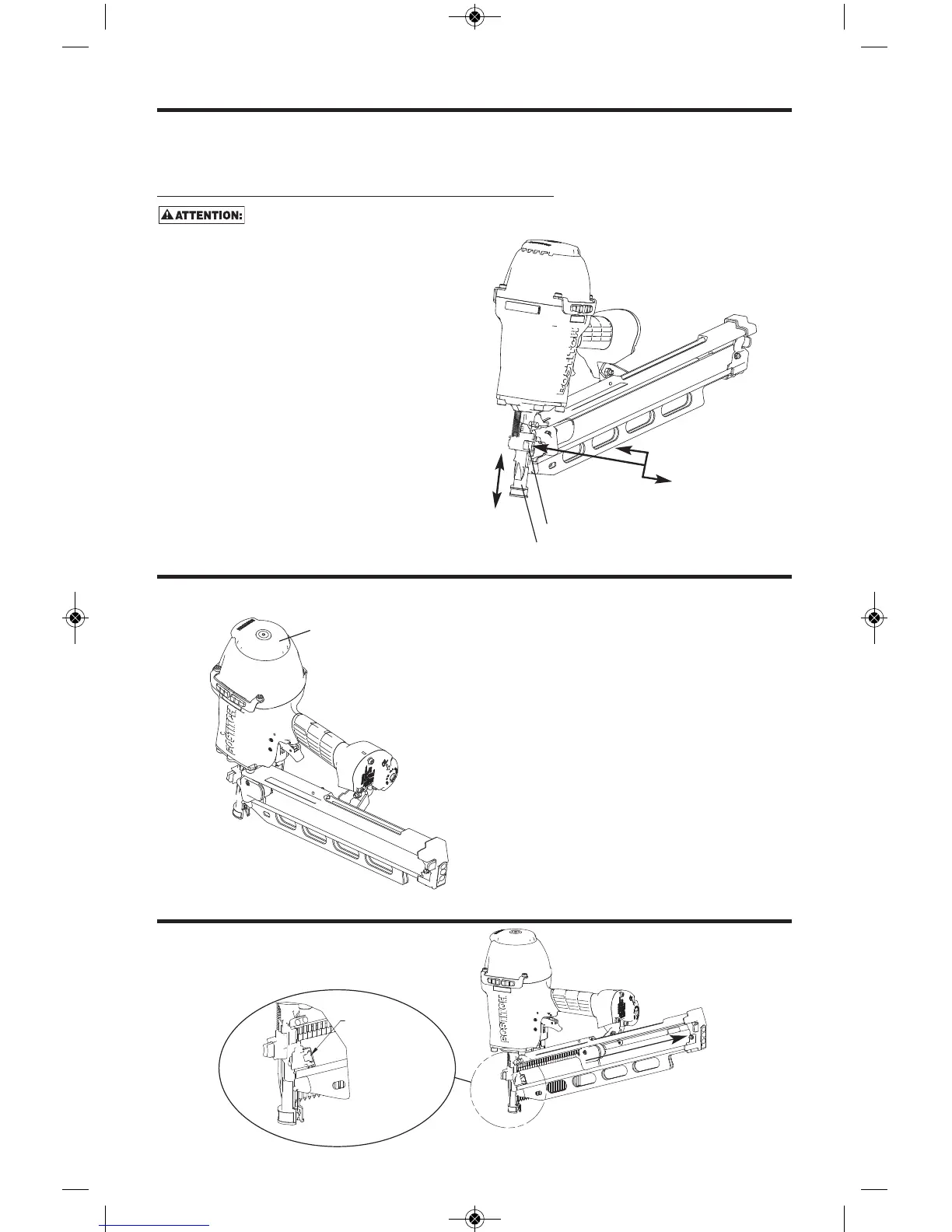

COMMANDE DE RÉGLAGE DE PROFONDEUR DE FIXATION
Au moment d’utiliser le bras de contact pour clouage en biais :
La commande de réglage de profondeur de fixation permet de contrôler précisément la profondeur de pénétration des
d
ispositifs de fixation : encastrement faible, peu profond ou profond.
POUR RÉGLER LA PROFONDEUR DE FIXATION :
Déconnectez l’outil de l’arrivée d’air avant d’essayer de démonter toute pièce et de modifier le réglage
de l’élément de contact.
1. Enfoncez le bouton de verrouillage.
2
. Remontez le bras de contact pour augmenter la profondeur
de pénétration, ou abaissez le bras pour la diminuer.
3
. Relâchez le bouton de verrouillage.
DÉFLECTEUR DE L’ÉCHAPPEMENT DIRECTIONNEL
Vous pouvez tourner le déflecteur d’échappement réglable dans n’importe quelle position recherchée, à la main, sans avoir à
utiliser d’outils.
RETRAIT DES CLOUS
2
. RÉGLER
1. ENFONCER
3. RELÂCHER
BOUTON DE VERROUILLAGE
BRAS DE CONTACT
VIEW 3 PAGE 7
1. Tirez le pousseur vers l’arrière jusqu’à ce qu’il s’engage
dans le taquet.
2. Faites glisser les clous vers l’ouverture à l’arrière et
retirez-les.
33
Déflecteur de
l’échappement
Remarque : La profondeur de pénétration
d
e l’embout pour connecteur métallique
n’est pas réglable.
PULL BACK ON PAWL
TO RELEASE NAIL STICK
TIRER SUR LE
CLIQUET POUR
LIBÉRER LA
BARRETTE
DE CLOUS
