11. Generator option
45

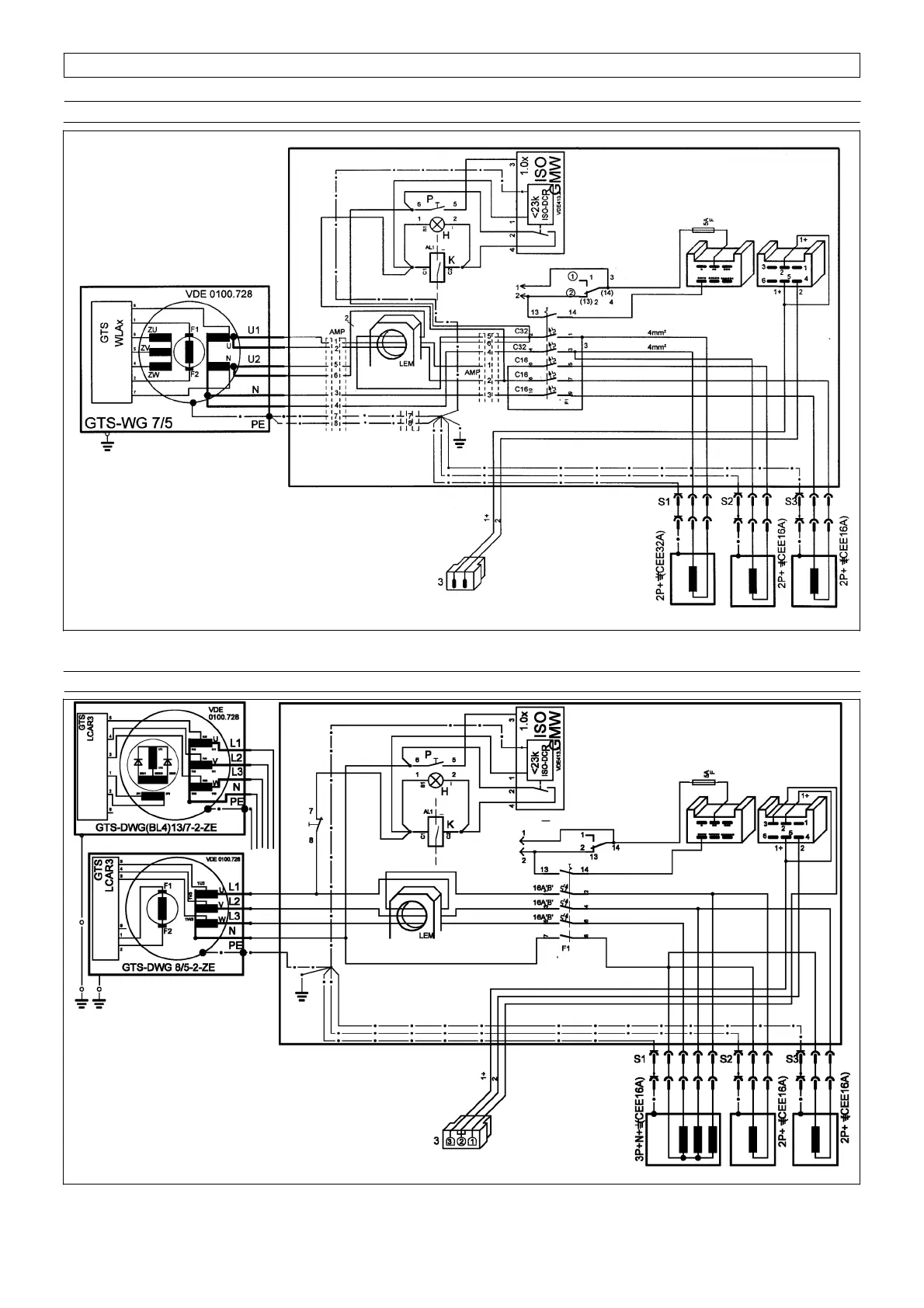

11.10 Generator switchbox wiring diagram GTS 110V 6kVA
Fig. 43
11.11 Generator switchbox wiring diagram GTS 400/230V 8kVA
Fig. 44
PROTECTIVE ISOLATION WITH INSULATION MONITORING
AND FUSING/CIRCUIT BREAKING FOR ALL POLES
K = OPERATING CURRENT CIRCUIT BREAKER
H =INSULATION FAULT INDICATOR LAMP
R = GMW/ISO INSULATION MONITOR
P = TEST BUTTON
6
-
PIN CONNECTOR
CONTACTS VIEW
MODE SELECTOR SWITCH
POSITION 1: OPEN
POSITION 2: CLOSED
MECHANICAL
COUPLING TO F1
TO 4 POLE AMP
PLUG ON WLAX-
CONTROLLER
BROWN
<
BLACK
CURRENT CONVERTER
ON WLAX CONTROLLER
BLUE
IF THERE IS NO INFORMATION
ON THE LINE LEAD CROSS-
SECTION, THEY ARE 2.5 mm
2
POWER SUPPLY
AUTOMATIC NO-LOAD OPERATION
OPTIONAL, EXTERNAL PE CONNECTION
ATTENTION:
TRIP-FREE RELEASING OF ALL
CIRCUIT BREAKERS COUPLED
SWITCHBOX
TOTAL LENGTH OF EQUIPMENT
SUPPLY CABLES
< 250M
CONNECTION WITH COMPR.
WIRING HARNESS
INSERTION SIDE VIEW
EXAMPLE:
LOAD PROTECTION CLASS I
(ALSO CLASS II/SEE OPERATING
MANUAL)
AC
-
L
-
Load
AC
-
L
-
Load AC
-
L
-
Load
PROTECTIVE ISOLATION WITH INSULATION MONITORING
AND FUSING/CIRCUIT BREAKING FOR ALL POLES
K = OPERATING CURRENT CIRCUIT BREAKER
H =INSULATION FAULT INDICATOR LAMP
R = GMW/ISO INSULATION MONITOR
P = TEST BUTTON
6
-
PIN CONNECTOR
CONTACTS VIEW
YELLOW/GREEN
OPTIONAL
MECHANICAL
COUPLING TO F1
TO 4 POLE AMP
PLUG ON LCAR3-
CONTROLLER
VERSION 1.10
BROWN
BROWN
WHITE
WHITE
BLACK
BLACK
BLUE
YELLOW/
GREEN
CURRENT CONVERTER ON
LCAR3 CONTROLLER
BLUE
OPTIONAL, EXTERNAL PE CONNECTION
ATTENTION:
TRIP-FREE RELEASING OF ALL
CIRCUIT BREAKERS COUPLED
POWER SUPPLY
AUTOMATIC NO-LOAD OPERATION
PRESSURE REDUCTION
SWITCHBOX
TOTAL LENGTH OF EQUIPMENT
SUPPLY CABLES
< 250M
CONNECTION WITH COMPR.
WIRING HARNESS
INSERTION SIDE VIEW
EXAMPLE:
LOAD PROTECTION CLASS I
(ALSO CLASS II/SEE OPERATING
MANUAL)
3PH
-
Y
-
L
-
Load AC
-
L
-
Load AC
-
L
-
Load
ELECTRONIC GENERATOR
REGULATOR F OR BRUSHLESS
SYNCHRONOUS GENERAT OR
ELECTRONIC
GENERATOR
REGULATOR
ELECTRONIC
GENERATOR
REGULATOR
RESET BUTTON
FOR ISO MODULE
BROWN
BROWN
YELLOW/GREEN
YELLOW
BLUE
BLUE
YELLOW/GREEN
BLACK BLACK
YELLOW
GREEN
YELLOW
GREEN
YELLOW/GREEN
