Bradley LD-3010 - Colocación de Tuberías Empotradas del LD-3010 SL-TR1

LD-3010 Series Installation
32 2/27/2020 Bradley • 215-1219 Rev. Q: ECO 19-08-037B
1b

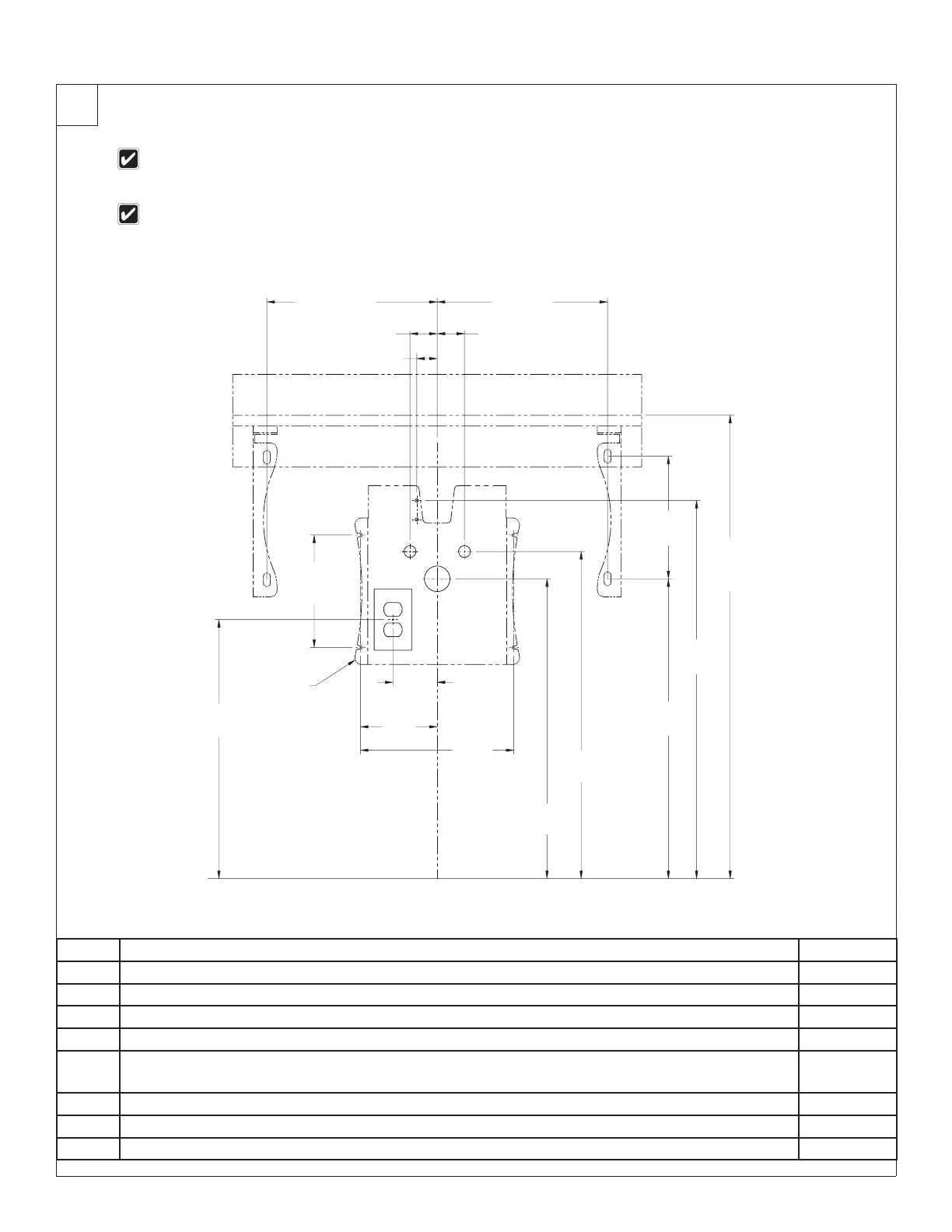

Colocación de tuberías empotradas para OmniDeck con palangana rectangular SL- TR1
Variable
Piso terminado
Variable
1½" (38)
2" (51)
2" (51)
27¾"
(705)
22"
(559)
24"
(610)
9"
(229)
22"
(559)
19"
(483)
8¼"
(210) ref.
5⁵⁄₈"
(143)
3¼"
(83)
H C
D
E
F
F
B
11¼"
(286)
B
B B
panel de
acceso
34" (864)
superficie del
lavabo máximo
ADA
Código Descripción Cant.
A1 Anclaje de
3
⁄8" con una fuerza de extracción mínima de 1,000 lb. (453,6 kg.) (refuerza el muro en puntos de anclaje) 2 por soporte
A2 Arandelas cuadradas (proporcionado) 2 por soporte
B Anclajes de pared/sujetadores N° 10 6
H, C Suministros de agua fría/caliente de cobre de ½" nominal, salen 2" (51) de la pared 1
D
AC opcional: Tomacorriente protegido por interruptor accionado por corriente de pérdida a tierra (GFI, por sus siglas en
inglés) de 110 voltios
1
E Desagüe NPT de 1½", sale 2" (51) de la pared 1
F TMA opcional: Anclajes de pared/sujetadores N° 10 2
G 8" (203) 2
Se muestran tuberías empotradas OmniDeck típicas para palanganas rectangular SL-TR1. Otras
tuberías empotradas para palanganas múltiples son similares.
Para los montajes de altura para menores, la dimensión de altura de montaje desde la superficie de
la cubierta hasta el piso terminado es de 31" (787) máximo. Ajuste todas las otras ubicaciones de
montaje en conformidad.
A1
A2
A1
A2
A1
A2
A1
A2
(mm)
