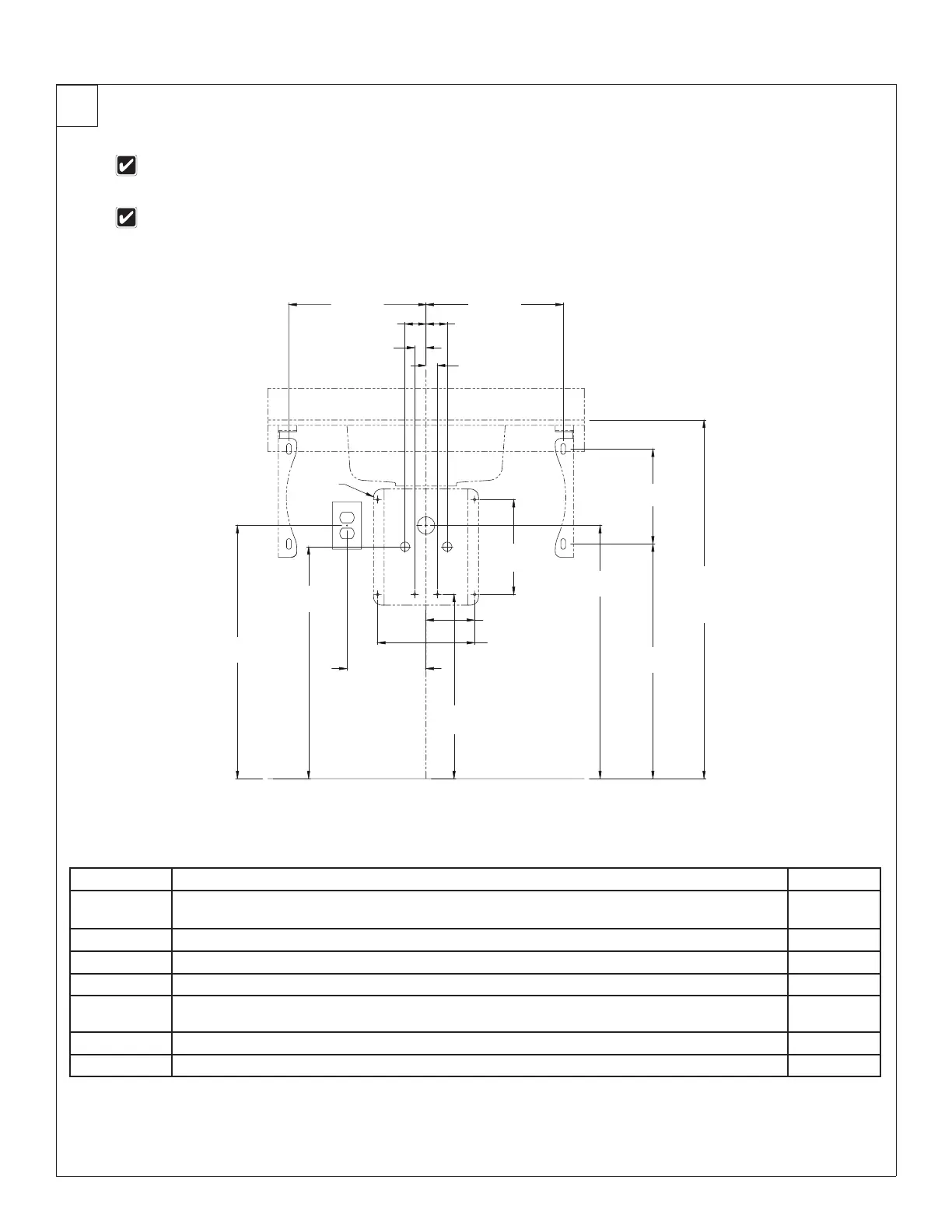

Colocación de tuberías empotradas para OmniDeck con palangana Serie-HS
Se muestran tuberías empotradas OmniDeck típicas para palanganas Serie-HS. Otras tuberías empotradas para
palanganas múltiples son similares.
Para los montajes de altura para menores, la dimensión de altura de montaje desde la superficie de la cubierta hasta
el piso terminado es de 31" (787) máximo. Ajuste todas las otras ubicaciones de montaje en conformidad.
Código Descripción
Cant.
A1
Anclaje de
3
⁄8" con una fuerza de extracción mínima de 1,000 lb. (453,6 kg.) (refuerza el muro en puntos de
anclaje)
2 por soporte
A2 Arandelas cuadradas (proporcionado) 2 por soporte
B Anclajes de pared/sujetadores N° 10 6
H, C Suministros de agua fría/caliente de cobre de ½" nominal, salen 2" (51mm) de la pared 1
D
AC opcional: Tomacorriente protegido por interruptor accionado por corriente de pérdida a tierra (GFI, por sus
siglas en inglés) de 110 voltios
1
E Desagüe NPT de 1½", sale 2" (51mm) de la pared 1
F TMA opcional: Anclajes de pared/sujetadores N° 10 2
Piso terminado
Variable
1¹⁄₈" (27)
2" (51)2" (51)
24"
(610)
22"
(559)
4⁵⁄₈"
(117)
9"
(229)
22"
(559)
24"
(610)
17½"
(444)
panel de
acceso
34" (864)
superficie
del lavabo
máximo ADA
7½"
(191)
H
C
D
E
F F
B
9"
(229)
B
B B
Variable
1¹⁄₈" (27)
9¼"
(233)
(mm)
A1
A2
A1
A2
A1
A2
A1
A2
